Jak podłączyć ogranicznik przepięć?

Jak podłączyć ogranicznik przepięć to jedno z najczęstszych pytań stawianych podczas montażu rozdzielnicy. Ogranicznik przepięć (SPD) chroni instalację elektryczną i odbiorniki przed skutkami przepięć powstałych wskutek wyładowań atmosferycznych lub zjawisk łączeniowych. Prawidłowe podłączenie zwiększa bezpieczeństwo urządzeń i wydłuża ich żywotność, dlatego warto poznać sposób montażu krok po kroku.

Dobór typu ogranicznika przepięć do instalacji

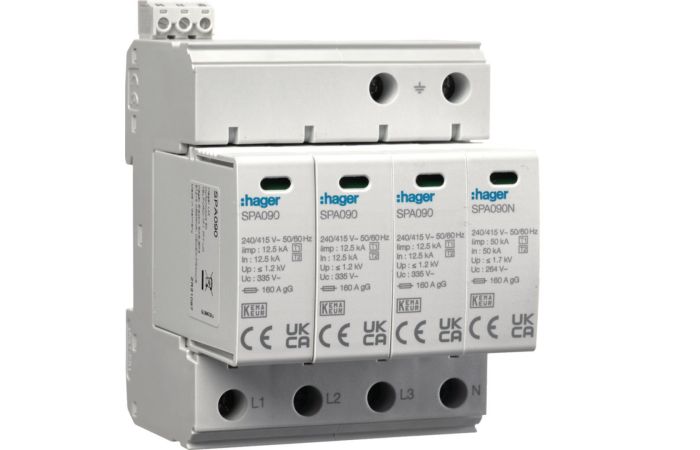

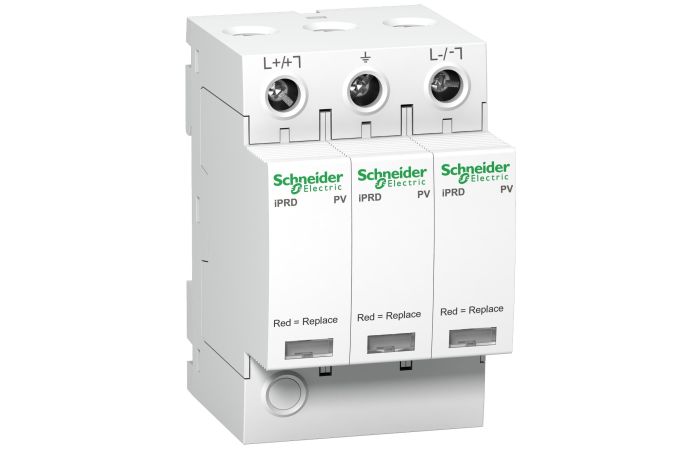

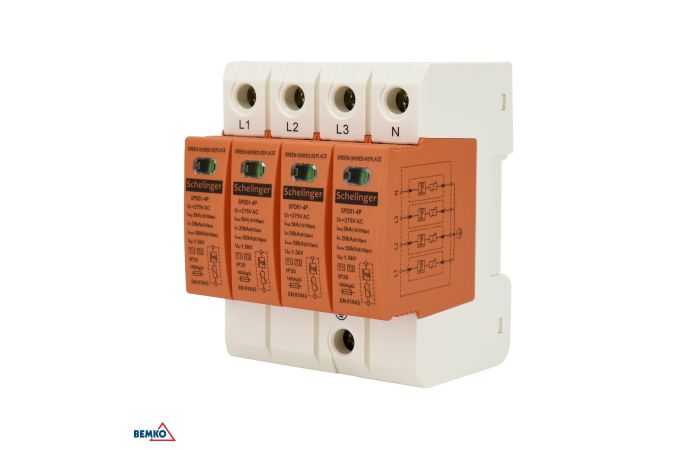

Zanim przejdziemy do tego, jak podłączyć ogranicznik przepięć, należy ustalić, który typ ochronnika najlepiej odpowiada charakterystyce budynku. Typ 1 (iskiernikowy) stosuje się w obiektach z instalacją odgromową – odprowadza wysokie prądy pochodzące bezpośrednio z wyładowań. Typ 2 (warystorowy) pełni rolę zabezpieczenia uniwersalnego w rozdzielnicach głównych budynków mieszkalnych i przemysłowych. Typ 3 montuje się lokalnie przy końcowych odbiornikach energii – np. automatyce, sprzęcie RTV lub komputerach – jako uzupełnienie ochrony. Wybór właściwego modelu powinien uwzględniać typ sieci (TN-S, TN-C-S, TT, IT) oraz wartość prądu udarowego.

Gdzie zamontować ogranicznik przepięć?

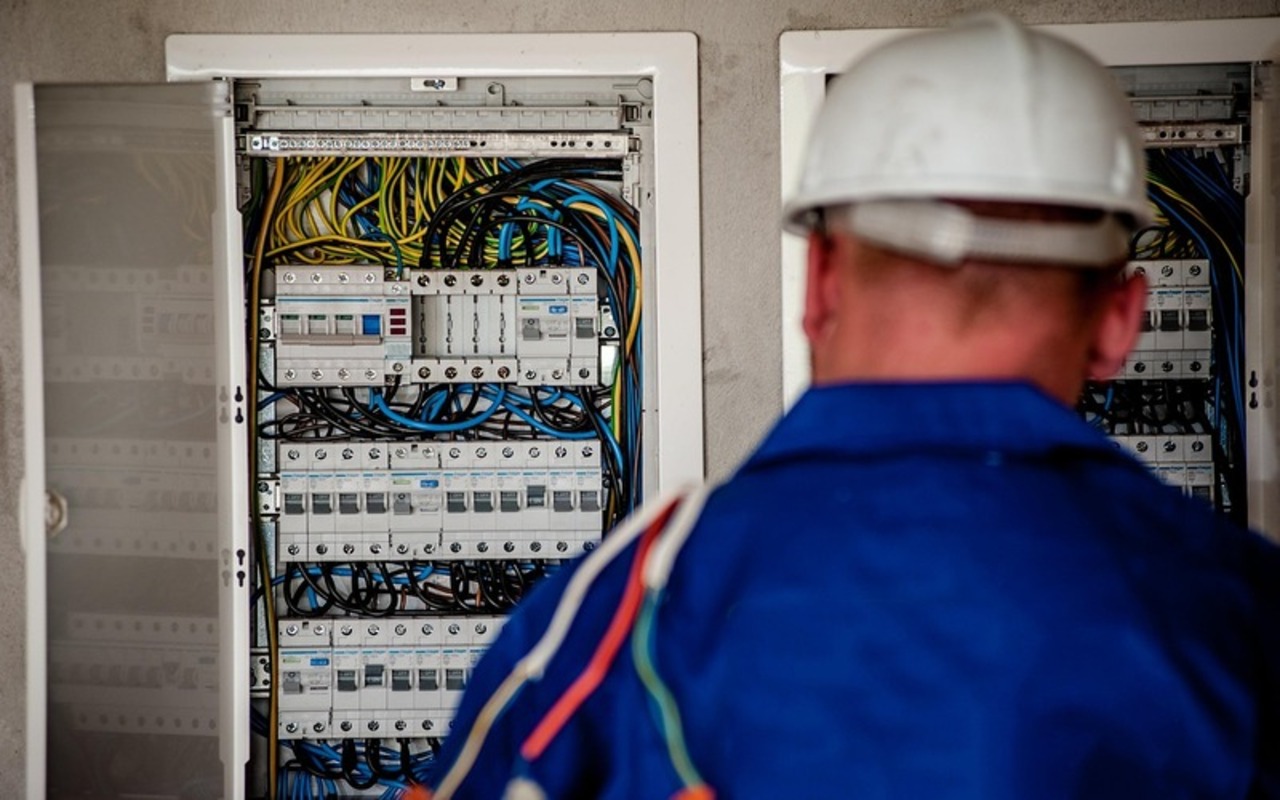

Ograniczniki przepięć montuje się najczęściej w głównej rozdzielnicy elektrycznej, w punkcie, gdzie przewody zasilające wchodzą do budynku. Właściwe miejsce instalacji minimalizuje długość przewodów między urządzeniem a listwą PE. Każdy dodatkowy metr przewodu może zwiększać napięcie resztkowe. Warto zatem umieszczać ogranicznik jak najbliżej uziemienia, a przewody prowadzić prostą, równoległą linią. Praktyczne rozwiązania i osprzęt oferuje nasza hurtownia elektryczna.

Elementy niezbędne do montażu

Do instalacji ogranicznika przepięć potrzebne są:

ogranicznik przepięć odpowiedniego typu (T1, T2 lub T3),
śrubokręt izolowany i miernik napięcia,
przewody 6–16 mm² Cu o długości maksymalnie 0,5 m,
końcówki kablowe i listwy PE/N,
rozdzielnica z szyną DIN 35 mm,
skuteczne uziemienie o rezystancji poniżej 10 Ω.

Konieczne mogą okazać się także wyłączniki nadprądowe, które zabezpieczą instalację przed skutkami przeciążeń i zwarć.

Jak podłączyć ogranicznik przepięć krok po kroku

Prace przy instalacji elektrycznej zawsze wykonuje się po wcześniejszym odłączeniu napięcia i potwierdzeniu jego braku miernikiem. Następnie ogranicznik przepięć montuje się na szynie DIN w górnej części rozdzielnicy, możliwie blisko przyłącza. Jak podłączyć ogranicznik przepięć?

Upewnij się, że obwód, na którym zakładasz ogranicznik, nie jest pod napięciem.
Upewnij się, ze rezystancja uziemienia ma co najmniej wartość spełniającą minimalne wymagania stawiane do poprawnej pracy ogranicznika przepięć – czyli max. 10 omów.
Podłącz przewody fazowe L1, L2, L3 do odpowiednich zacisków urządzenia.
Do przewodu neutralnego N zastosuj listwę N lub dedykowane złącze ogranicznika.
Przewód ochronny PE połącz z listwą ochronną i uziemieniem – bez ostrych łuków i skrętów.
Dokręć wszystkie złącza z odpowiednim momentem obrotowym (2-4 Nm).
Po zakończeniu sprawdź poprawność połączeń i wskaźniki działania.

Jak sprawdzić poprawność montażu?

Po tym, jak podłączysz ogranicznik przepięć, należy skontrolować każdy przewód i stan połączeń. Długość przewodów łączących ogranicznik z PE nie powinna przekraczać 0,5 m, a fazowych – 1 m. Większość nowoczesnych modeli posiada wskaźniki optyczne: zielony oznacza sprawność, czerwony – konieczność wymiany. Dodatkowo warto wykonać pomiar rezystancji uziemienia i sprawdzić, czy wszystkie zaciski zostały właściwie dokręcone. Regularna kontrola co 2–3 lata pozwala utrzymać skuteczność ochrony przez cały okres eksploatacji.
