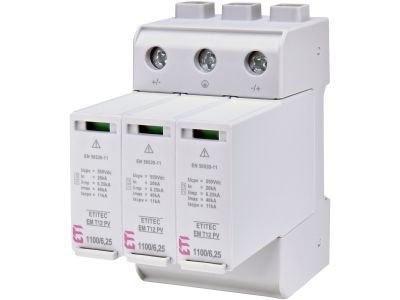

Ogranicznik przepięć T1, T2 do systemów PV ETITEC EM T12 PV 1100/6,25 Y | 002440580 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC EM T12 PV 1100/6,25 Y to zaawansowane rozwiązanie klasy przemysłowej, zaprojektowane przez firmę ETI z myślą o kompleksowej ochronie systemów fotowoltaicznych. Urządzenie łączy w sobie funkcjonalność Typu 1 (T1) oraz Typu 2 (T2), co pozwala na skuteczną niwelację skutków bezpośrednich wyładowań atmosferycznych oraz przepięć łączeniowych. Sercem urządzenia jest układ trzech warystorów skonfigurowanych w schemacie Y, co eliminuje ryzyko wystąpienia prądów upływu do ziemi w normalnych warunkach pracy instalacji DC.

• Hybrydowa ochrona T1+T2: Zdolność do odprowadzania prądów udarowych o wysokiej energii, typowych dla bezpośrednich uderzeń pioruna, przy jednoczesnym zachowaniu niskiego poziomu ochrony napięciowej dla czułej elektroniki inwerterów.
• Układ połączeń Y: Specjalna konfiguracja trzech warystorów zapewnia najwyższy poziom bezpieczeństwa w systemach izolowanych (IT) oraz uziemionych, minimalizując ryzyko uszkodzenia przy awariach izolacji po stronie DC.
• Zabezpieczenie termiczne: Każdy z modułów warystorowych wyposażony jest w indywidualny odłącznik termiczny, który w przypadku przeciążenia lub starzenia się elementu bezpiecznie odłącza go od obwodu, zapobiegając ryzyku pożaru.
• Wymienne wkłady: Konstrukcja modułowa pozwala na szybką wymianę zużytego wkładu bez konieczności demontażu całej podstawy z szyny montażowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami dotyczącymi ochrony przeciwprzepięciowej w systemach niskiego napięcia prądu stałego. Spełnia wymagania normy PN-EN 61643-31, która definiuje parametry i procedury testowe dla ograniczników przepięć dedykowanych do instalacji fotowoltaicznych. Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie zachowa deklarowane parametry techniczne w ekstremalnych warunkach eksploatacyjnych, typowych dla dachowych i gruntowych elektrowni PV.

Zastosowanie

Ogranicznik ETITEC EM T12 PV 1100/6,25 Y jest dedykowany do ochrony strony DC systemów fotowoltaicznych o napięciu roboczym do 1100V DC. Jest to rozwiązanie niezbędne w obiektach wyposażonych w zewnętrzną instalację odgromową (LPS), gdzie ryzyko wystąpienia prądów piorunowych w przewodach instalacji PV jest wysokie. Idealnie sprawdza się w:

• Wielkoskalowych farmach fotowoltaicznych montowanych na gruncie.
• Instalacjach komercyjnych i przemysłowych na dachach hal produkcyjnych.
• Budynkach użyteczności publicznej z rozbudowanymi systemami PV.
• Domowych mikroinstalacjach, gdzie wymagany jest najwyższy stopień bezpieczeństwa sprzętowego.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik należy zamontować na standardowej szynie montażowej DIN 35 mm, najlepiej w bezpośrednim sąsiedztwie inwertera lub w skrzynce przyłączeniowej DC (string box). Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą (zgodnie z instrukcją producenta), aby zapewnić niską rezystancję styku i zapobiec przegrzewaniu się połączeń przy przepływie prądów udarowych.
• Długość przewodów: Przewody łączące ogranicznik z szyną wyrównawczą oraz obwodem DC powinny być jak najkrótsze i pozbawione pętli (zalecana długość poniżej 0,5 m), co minimalizuje indukowanie się dodatkowych napięć.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądów udarowych, zazwyczaj minimum 6 mm² dla miedzi, aby zapewnić bezpieczne odprowadzenie energii wyładowania.

FAQ

1. Czy ten ogranicznik wymaga dodatkowego dobezpieczenia bezpiecznikami topikowymi?
W większości standardowych aplikacji PV ogranicznik ETITEC EM T12 PV nie wymaga dodatkowego dobezpieczenia, o ile prąd zwarciowy generatora PV nie przekracza wytrzymałości zwarciowej urządzenia.

2. Jak sprawdzić, czy ogranicznik jest sprawny?
Urządzenie posiada optyczny wskaźnik stanu na czole każdego modułu. Kolor zielony oznacza pełną sprawność, natomiast kolor czerwony sygnalizuje konieczność wymiany wkładu z powodu jego zadziałania lub zużycia.

3. Czy układ Y jest lepszy od układu V?
Układ Y jest standardem w nowoczesnych instalacjach PV, ponieważ zapewnia ochronę zarówno między biegunami (+/-), jak i między każdym biegunem a ziemią, co jest kluczowe przy wysokich napięciach DC.
