Ogranicznik przepięć iPRD1 12.5R-T12-3N 3+1-bieg. T1+T2 B+C 12,5kA | A9L16482 Schneider Electric

Opis i Kluczowe Cechy

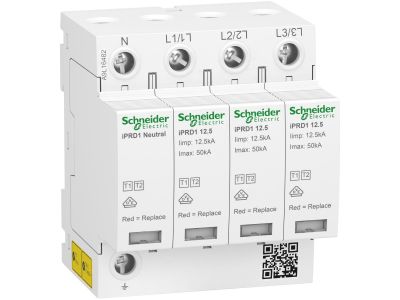

Ogranicznik przepięć iPRD1 12.5R-T12-3N marki Schneider Electric to zaawansowane rozwiązanie z serii Acti9, zaprojektowane w celu zapewnienia najwyższego poziomu bezpieczeństwa instalacji elektrycznych. Jest to urządzenie typu T1+T2 (dawniej klasa B+C), co oznacza, że łączy w sobie zdolność do odprowadzania prądów piorunowych oraz ograniczania przepięć łączeniowych. Dzięki konfiguracji 3+1-biegunowej, aparat ten jest idealnie przystosowany do pracy w sieciach trójfazowych z oddzielnym przewodem neutralnym (układ TN-S lub TT), zapewniając pełną ochronę wszystkich torów prądowych.

• Wysoka zdolność odprowadzania: Prąd impulsowy Iimp o wartości 12,5 kA na biegun pozwala na bezpieczne odprowadzenie energii pochodzącej z bezpośrednich wyładowań atmosferycznych.
• Zintegrowana ochrona: Połączenie klas T1 i T2 eliminuje konieczność stosowania dławików odsprzęgających między stopniami ochrony, co znacząco oszczędza miejsce w rozdzielnicy.
• Styk sygnalizacyjny (R): Wersja 'R' wyposażona jest w zdalny styk sygnalizacyjny, który umożliwia natychmiastowe powiadomienie systemów nadzoru o konieczności wymiany wkładki po zadziałaniu.
• Bezpieczeństwo urządzeń: Skutecznie chroni wrażliwą elektronikę, systemy HVAC, rekuperację oraz sprzęt RTV i AGD przed kosztownymi awariami spowodowanymi przepięciami.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w najtrudniejszych warunkach eksploatacyjnych. Ogranicznik spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry testowe dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki certyfikacji Schneider Electric, użytkownik ma pewność, że urządzenie zachowa deklarowane parametry ochrony przez cały okres użytkowania, minimalizując ryzyko pożaru oraz uszkodzeń izolacji wewnątrz instalacji budynkowej.

Zastosowanie

Ogranicznik iPRD1 12.5R-T12-3N znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz przemysłowego. Jest szczególnie zalecany w obiektach wyposażonych w zewnętrzną instalację odgromową (LPS) lub zasilanych z linii napowietrznych, gdzie ryzyko wystąpienia przepięć atmosferycznych jest najwyższe. Idealnie sprawdza się w ochronie:

• Rozdzielnic głównych w budynkach wielorodzinnych i domach jednorodzinnych.
• Infrastruktury technicznej w zakładach produkcyjnych.
• Systemów automatyki budynkowej i inteligentnych instalacji elektrycznych.
• Urządzeń klimatyzacyjnych, wentylacyjnych oraz pomp ciepła, które są szczególnie wrażliwe na skoki napięcia.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik iPRD1 12.5R-T12-3N jest przystosowany do montażu na standardowej szynie DIN (35 mm). Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Długość przewodów: Zgodnie z zasadą 50 cm, całkowita długość przewodów łączących ogranicznik z szynami zasilającymi i szyną uziemiającą powinna być jak najkrótsza, aby zminimalizować spadki napięcia na indukcyjności przewodów.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały i pewny styk elektryczny, co zapobiega przegrzewaniu się styków.
• Przekrój przewodów: Zaleca się stosowanie przewodów miedzianych o odpowiednim przekroju, dostosowanym do prądów udarowych, co gwarantuje bezpieczne odprowadzenie ładunku do ziemi.
• Koordynacja: W przypadku rozbudowanych instalacji należy upewnić się, że ogranicznik jest skoordynowany z zabezpieczeniami nadprądowymi zgodnie z wytycznymi producenta.

FAQ

1. Czy ten ogranicznik wymaga dodatkowego dobezpieczenia?
Tak, w zależności od prądu zwarciowego w punkcie instalacji oraz wartości bezpieczników głównych, może być wymagane zastosowanie dedykowanego dobezpieczenia w postaci wyłącznika nadprądowego lub bezpieczników topikowych.

2. Co oznacza sygnalizacja na froncie urządzenia?
Optyczny wskaźnik stanu informuje o sprawności urządzenia. Kolor zielony oznacza poprawną pracę, natomiast kolor czerwony sygnalizuje uszkodzenie wkładki i konieczność jej niezwłocznej wymiany.

3. Czy urządzenie chroni przed bezpośrednim uderzeniem pioruna?
Tak, jako ogranicznik typu T1 (klasa B), iPRD1 12.5R jest zaprojektowany do odprowadzania części prądu piorunowego przy bezpośrednim wyładowaniu w linię zasilającą lub instalację odgromową budynku.
