Czujniki ciśnienia — precyzyjny pomiar i automatyczna kontrola instalacji

Czujniki ciśnienia to urządzenia pomiarowe stosowane w instalacjach przemysłowych, hydraulicznych, pneumatycznych oraz HVAC do monitorowania i kontroli ciśnienia cieczy lub gazów. Umożliwiają zarówno odczyt wartości ciśnienia, jak i automatyczne sterowanie pracą układu — np. załączanie i wyłączanie pomp, sprężarek czy zaworów. Są niezbędnym elementem każdej instalacji wymagającej utrzymania ciśnienia w określonym zakresie roboczym.

Zastosowanie i dobór

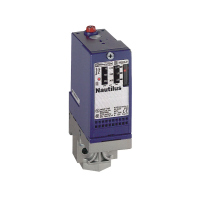

Czujnik ciśnienia dobiera się przede wszystkim pod kątem zakresu pomiarowego (wyrażanego w barach lub Pa), rodzaju medium (woda, powietrze, olej, gaz), temperatury pracy oraz wymaganego sygnału wyjściowego — analogowego (4–20 mA, 0–10 V) lub cyfrowego. Kluczowym parametrem jest również klasa dokładności oraz stopień ochrony IP, szczególnie w środowiskach narażonych na wilgoć, zapylenie lub agresywne media. Wyłącznik ciśnieniowy, w odróżnieniu od przetwornika, nie generuje sygnału ciągłego — jego zadaniem jest zamknięcie lub otwarcie obwodu elektrycznego po przekroczeniu zadanego progu ciśnienia, co czyni go rozwiązaniem prostszym i niezawodnym w układach automatyki pompowej czy sprężarkowej. Przy doborze należy zwrócić uwagę na nastawę zadziałania, histerezę oraz maksymalne dopuszczalne ciśnienie robocze. Urządzenia powinny spełniać wymagania dyrektywy PED (2014/68/UE) w przypadku zastosowań ciśnieniowych oraz posiadać oznaczenie CE.

Powiązane kategorie

Czujniki ciśnienia stanowią część szerszej grupy urządzeń dostępnych w dziale aparatura kontrolno-pomiarowa, obejmującej m.in. mierniki, przekaźniki pomiarowe i rejestratory. Pełną ofertę aparatury modułowej i przemysłowej — w tym zabezpieczenia, sterowniki i elementy automatyki — znajdziesz w kategorii aparatura modułowa i przemysłowa w serwisie sklep.ke.pl.

FAQ – Najczęściej zadawane pytania

Jaka jest różnica między czujnikiem ciśnienia a wyłącznikiem ciśnieniowym?

Czujnik ciśnienia (przetwornik) generuje ciągły sygnał elektryczny proporcjonalny do mierzonego ciśnienia — umożliwia monitorowanie wartości w czasie rzeczywistym i integrację z systemami SCADA lub sterownikami PLC. Wyłącznik ciśnieniowy działa binarnie: po osiągnięciu nastawionego progu ciśnienia przełącza styk elektryczny, co bezpośrednio steruje np. pracą pompy lub sprężarki. Wybór zależy od stopnia zaawansowania układu automatyki.

Na jakie parametry zwrócić uwagę przy wyborze czujnika ciśnienia do instalacji wodnej?

Kluczowe parametry to: zakres pomiarowy (typowo 0–10 lub 0–16 bar dla instalacji wodnych), materiał części zwilżanych (stal nierdzewna 316L dla wody pitnej), stopień ochrony minimum IP65, rodzaj przyłącza (najczęściej G1/4" lub G1/2") oraz typ sygnału wyjściowego zgodny z zastosowanym sterownikiem lub regulatorem.

Czy wyłącznik ciśnieniowy wymaga kalibracji po montażu?

Większość wyłączników ciśnieniowych posiada mechaniczną regulację nastawy zadziałania i histerezy, którą wykonuje się bezpośrednio na urządzeniu za pomocą śruby regulacyjnej lub pokrętła. Kalibracja polega na ustawieniu progu załączenia i wyłączenia zgodnie z wymaganiami instalacji — np. dla hydroforów typowe nastawy to 1,5–2,0 bar (załączenie) i 3,0–3,5 bar (wyłączenie). Producent każdorazowo podaje zakres regulacji w dokumentacji technicznej.

Jakie normy obowiązują dla czujników ciśnienia stosowanych w instalacjach przemysłowych?

Urządzenia ciśnieniowe podlegają dyrektywie PED 2014/68/UE, a przetworniki stosowane w strefach zagrożonych wybuchem muszą dodatkowo spełniać wymagania dyrektywy ATEX 2014/34/UE. W zakresie kompatybilności elektromagnetycznej obowiązuje dyrektywa EMC 2014/30/UE. Dla zastosowań w automatyce przemysłowej istotna jest również zgodność z normą IEC 61298 dotyczącą metod oceny przetworników pomiarowych.
