Ogranicznik przepięć C 1P+N 40kA 1,4kV 350V iPRD-40r-40kA-350V-1PN Acti 9 | A9L40501 Schneider Electric

Opis i Kluczowe Cechy

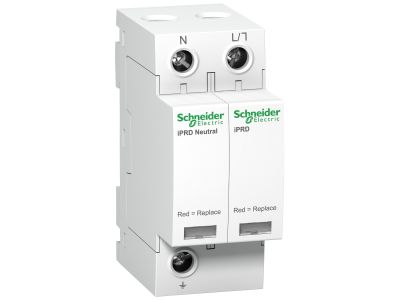

Ogranicznik przepięć Acti 9 iPRD-40r-1PN o numerze katalogowym A9L40501 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o kompleksowej ochronie instalacji elektrycznych przed skutkami przepięć indukowanych oraz łączeniowych. Urządzenie charakteryzuje się budową 1-biegunową z dodatkowym torem neutralnym (1P+N), co czyni je idealnym do zabezpieczania obwodów jednofazowych. Kluczowym atutem jest maksymalny prąd wyładowczy (Imax) wynoszący 40 kA, co gwarantuje wysoką odporność na silne impulsy prądowe. Napięciowy poziom ochrony (Up) na poziomie 1,4 kV zapewnia bezpieczeństwo nawet najbardziej czułym urządzeniom elektronicznym w sieciach o napięciu roboczym do 350V.

• Konstrukcja z wymiennymi wkładkami: Ogranicznik wyposażony jest w kasetę na wtyk, co pozwala na szybką wymianę zużytego modułu bez konieczności demontażu całego aparatu z szyny DIN.
• Zdalna sygnalizacja: Zintegrowany styk pomocniczy 1 SD (1 Z/O) umożliwia zdalne monitorowanie stanu ochronnika i natychmiastowe powiadomienie obsługi o konieczności serwisu.
• Wysoka wydajność: Znamionowy prąd wyładowczy (In) o wartości 15 kA zapewnia długowieczność urządzenia przy standardowej eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach przemysłowych i budynkowych. Ogranicznik spełnia wymagania normy IEC 61643-11 oraz EN 61643-11 dla ochronników Typu 2 (T2). Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zapewnia deklarowane parametry ochrony w systemach rozdziału energii elektrycznej.

Zastosowanie

Ogranicznik iPRD-40r-40kA-350V-1PN jest dedykowany do pracy w systemach uziemienia TN-S oraz TT. Jego głównym zadaniem jest dystrybucja energii w rozdzielnicach głównych i oddziałowych w budownictwie mieszkaniowym, komercyjnym oraz w obiektach przemysłowych. Dzięki napięciu trwałej pracy Uc wynoszącemu 350V, aparat wykazuje zwiększoną odporność na niestabilności napięcia w sieci, co jest kluczowe w miejscach o obniżonej jakości zasilania.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm. Dla zapewnienia optymalnej ochrony, należy przestrzegać zasady kaskadowości oraz dbać o jak najkrótsze połączenia przewodów uziemiających (zasada 50 cm). Zaciski windowe pozwalają na pewne osadzenie przewodów, a odpowiedni moment dokręcania gwarantuje trwałość styku elektrycznego i minimalizację rezystancji przejścia. Wymienne wkładki są zabezpieczone przed błędnym włożeniem dzięki mechanicznemu kodowaniu.

FAQ

• Czy urządzenie wymaga dobezpieczenia? Tak, zgodnie z dokumentacją techniczną Schneider Electric, należy zastosować odpowiedni wyłącznik nadprądowy lub bezpiecznik topikowy, aby zapewnić selektywność i bezpieczeństwo w przypadku zwarcia wewnętrznego.
• Jak interpretować wskaźnik na froncie urządzenia? Kolor biały oznacza sprawność modułu, natomiast kolor czerwony sygnalizuje konieczność wymiany wkładki na nową.
• Czy styk sygnałowy wymaga osobnego zasilania? Nie, styk 1 SD jest stykiem bezpotencjałowym, który zmienia swój stan w momencie uszkodzenia warystora, co pozwala na wpięcie go w dowolny układ sterowania lub monitoringu BMS.
