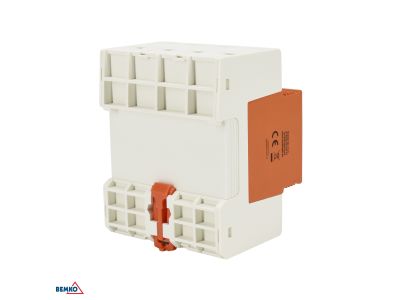

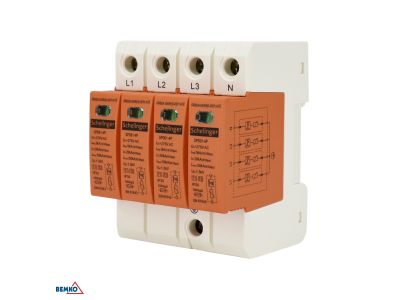

Ochronnik przepięć 4P 5kA (10/350) kl. T1+T2 (B+C) SCHELINGER | A51-SPD01-4P-B+C Bemko

Opis i Kluczowe Cechy

Ochronnik przepięć SCHELINGER marki BEMKO to zaawansowany aparat modułowy klasy T1+T2 (dawniej B+C), zaprojektowany do kompleksowej ochrony instalacji elektrycznych w obiektach budowlanych. Urządzenie charakteryzuje się czterobiegunową konstrukcją (4P), co umożliwia pełne zabezpieczenie układów trójfazowych. Dzięki zdolności odprowadzania prądu udarowego o wartości 5 kA przy kształcie fali (10/350 µs), ogranicznik skutecznie niweluje skutki bezpośrednich wyładowań atmosferycznych oraz przepięć łączeniowych. Zastosowanie technologii warystorowej gwarantuje szybki czas reakcji, co jest kluczowe dla ochrony czułej aparatury elektronicznej oraz systemów automatyki budynkowej.

• Klasa ochrony T1+T2: Łączy funkcje odgromnika i ogranicznika przepięć, eliminując konieczność montażu dwóch osobnych urządzeń.
• Prąd udarowy Iimp (10/350): Wartość 5 kA na biegun zapewnia solidną barierę przed energią wyładowania piorunowego.
• Konstrukcja 4P: Przystosowana do pracy w sieciach TN-S, zapewniając ochronę przewodów fazowych oraz przewodu neutralnego.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna na froncie obudowy pozwala na błyskawiczną weryfikację sprawności wkładki bez użycia narzędzi pomiarowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa, co potwierdza jego niezawodność w warunkach przemysłowych i domowych. Ochronnik spełnia wymagania normy PN-EN 61643-11, która definiuje parametry techniczne dla niskonapięciowych urządzeń ograniczających przepięcia. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim oraz zachowania najwyższych standardów jakości produkcji narzuconych przez markę BEMKO.

Zastosowanie

Ogranicznik przepięć SCHELINGER znajduje szerokie zastosowanie w nowoczesnym budownictwie. Jest dedykowany do montażu w rozdzielnicach głównych budynków mieszkalnych, biurowych oraz obiektów użyteczności publicznej. Dzięki hybrydowej charakterystyce T1+T2, idealnie sprawdza się w instalacjach zasilanych z linii napowietrznych lub wyposażonych w zewnętrzną instalację odgromową. Chroni takie odbiorniki jak systemy HVAC, serwery, sprzęt AGD/RTV oraz sterowniki PLC przed nieodwracalnym uszkodzeniem izolacji spowodowanym nagłym wzrostem napięcia.

Wskazówki Montażowe

Prawidłowa instalacja jest warunkiem koniecznym dla skutecznego działania ochrony przeciwprzepięciowej. Urządzenie jest przystosowane do montażu na standardowej szynie DIN TH35. Podczas prac instalacyjnych należy zwrócić szczególną uwagę na następujące aspekty:

• Długość przewodów: Przewody łączące ochronnik z szyną uziemiającą powinny być jak najkrótsze (zalecane poniżej 0,5 m), aby zminimalizować impedancję pętli.
• Przekrój przewodów: Należy stosować przewody miedziane o przekroju zgodnym z dokumentacją techniczną, zazwyczaj minimum 16 mm² dla klasy T1, co zapewnia bezpieczne odprowadzenie prądów udarowych.
• Moment dokręcania: Zaciski śrubowe wymagają dokręcenia z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Bezpieczeństwo: Wszelkie prace montażowe muszą być wykonywane przy odłączonym napięciu zasilania przez osobę posiadającą uprawnienia SEP.

FAQ

1. Czy wkładki w tym ochronniku są wymienne?
Konstrukcja urządzenia pozwala na szybką wymianę modułów po ich zadziałaniu, co znacznie obniża koszty eksploatacji, gdyż nie ma konieczności demontażu całej podstawy z szyny DIN.

2. Co oznacza kolor czerwony na wskaźniku?
Pojawienie się koloru czerwonego w okienku inspekcyjnym oznacza, że element zabezpieczający uległ zużyciu w wyniku przejęcia energii przepięcia i wkładka musi zostać niezwłocznie wymieniona na nową.

3. Czy ten model nadaje się do ochrony fotowoltaiki?
Ten konkretny model jest przeznaczony do ochrony strony AC (prądu przemiennego). Do zabezpieczenia strony DC instalacji fotowoltaicznej należy zastosować dedykowane ograniczniki o odpowiednim napięciu pracy stałej.
