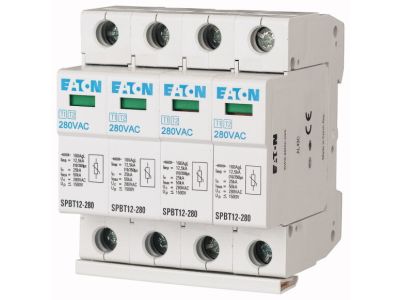

Ogranicznik przepięć typ 1+2 klasa B+C 4-bieg. 12,5kA, SPBT12-280/4 | 158331 Eaton

Opis i Kluczowe Cechy

Ogranicznik przepięć EATON SPBT12-280/4 to zaawansowane urządzenie ochronne klasy T1+T2 (dawniej B+C), zaprojektowane do kompleksowego zabezpieczania instalacji elektrycznych przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych oraz przepięć łączeniowych. Dzięki konstrukcji 4-biegunowej, aparat ten idealnie nadaje się do systemów sieciowych TN-S, zapewniając pełną ochronę wszystkich przewodów czynnych oraz przewodu neutralnego.

• Wysoka zdolność odprowadzania prądów: Prąd udarowy Iimp o wartości 12,5 kA na biegun pozwala na bezpieczne odprowadzenie energii pochodzącej z wyładowań atmosferycznych.
• Kombinowana ochrona: Połączenie klasy B i C w jednym module eliminuje konieczność stosowania dławików odsprzęgających, co znacząco redukuje koszty i oszczędza miejsce w rozdzielnicy.
• Napięcie trwałej pracy: Parametr Uc na poziomie 280V AC gwarantuje stabilną pracę urządzenia nawet przy wahaniach napięcia w sieci zasilającej.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna na czole urządzenia pozwala na błyskawiczną weryfikację sprawności wkładki ochronnej bez użycia narzędzi pomiarowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w krytycznych warunkach pracy. Ogranicznik spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry testowe dla ograniczników przepięć niskiego napięcia. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zapewnia deklarowany poziom ochrony Up (napięciowy poziom ochrony), minimalizując ryzyko uszkodzenia czułej elektroniki i automatyki przemysłowej.

Zastosowanie

Ogranicznik EATON SPBT12-280/4 znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz w przemyśle. Jest dedykowany do montażu w rozdzielnicach głównych budynków wyposażonych w zewnętrzną instalację odgromową lub zasilanych z linii napowietrznych. Chroni takie urządzenia jak:

• Systemy sterowania i automatyki przemysłowej (PLC, falowniki).
• Sprzęt IT, serwerownie i systemy telekomunikacyjne.
• Urządzenia AGD i RTV w nowoczesnych instalacjach domowych.
• Systemy oświetleniowe LED podatne na przepięcia sieciowe.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik SPBT12-280/4 jest przystosowany do montażu na standardowej szynie DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Długość przewodów: Przewody łączące ogranicznik z szyną uziemiającą powinny być jak najkrótsze (optymalnie poniżej 0,5 m), aby zminimalizować spadki napięcia na indukcyjności przewodów.
• Przekrój przewodów: Zaleca się stosowanie przewodów miedzianych o odpowiednim przekroju (zazwyczaj do 25-35 mm² dla przewodów sztywnych), co zapewnia niską impedancję ścieżki odprowadzającej prąd udarowy.
• Moment dokręcania: Zaciski śrubowe należy dokręcać z momentem określonym przez producenta, co gwarantuje trwały styk elektryczny i odporność na drgania.

FAQ

1. Czy wkładki w ograniczniku SPBT12-280/4 są wymienne?
Tak, konstrukcja urządzenia pozwala na wymianę zużytych modułów ochronnych bez konieczności demontażu całej podstawy z szyny DIN, co znacznie skraca czas serwisu.

2. Co oznacza klasa ochrony 1+2 (B+C)?
Oznacza to, że urządzenie chroni zarówno przed bezpośrednim prądem piorunowym (klasa 1/B), jak i przed przepięciami indukowanymi oraz łączeniowymi (klasa 2/C), stanowiąc kompleksową barierę ochronną.

3. Czy ogranicznik wymaga dobezpieczenia?
W przypadku, gdy bezpiecznik główny w instalacji przekracza wartość wskazaną w dokumentacji technicznej producenta, należy zastosować odpowiednie dobezpieczenie szeregowe (bezpieczniki topikowe gG).
