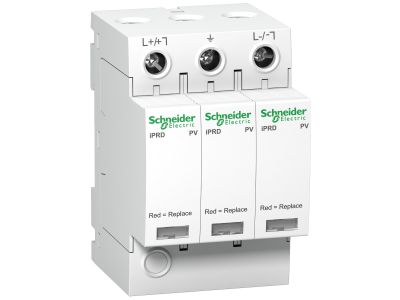

Ogranicznik przepięć iPRD-DC40r-T2-3-1000 3-biegunowy Typ2 40 kA ze stykiem, Acti 9 | A9L40281 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iPRD-DC40r-T2-3-1000 z serii Acti 9 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane specjalnie do ochrony systemów prądu stałego (DC). Urządzenie to jest 3-biegunowym ochronnikiem Typu 2, który charakteryzuje się maksymalnym prądem wyładowczym (Imax) wynoszącym aż 40 kA (zgodnie z nazwą serii) lub do 65 kA (zależnie od specyficznych warunków testowych), co zapewnia wysoki poziom bezpieczeństwa dla wrażliwych komponentów elektronicznych w instalacjach fotowoltaicznych i sieciach rozdziału energii DC.

• Konstrukcja z kasetą na wtyk: Umożliwia błyskawiczną wymianę zużytych modułów bez konieczności demontażu całego aparatu z szyny DIN, co znacząco skraca czas przestojów serwisowych.
• Zintegrowany styk sygnalizacyjny: Wyposażenie w bezpotencjałowy styk pomocniczy 1 SD (1 Z/O) pozwala na zdalne monitorowanie stanu urządzenia i natychmiastowe powiadomienie systemów nadzoru o konieczności wymiany wkładki.
• Wysokie napięcie pracy: Przystosowanie do pracy w systemach o napięciu do 1000V DC sprawia, że jest to idealny wybór dla nowoczesnych farm fotowoltaicznych i instalacji komercyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury modułowej i ochrony przeciwprzepięciowej. Jako element rodziny Acti 9, ogranicznik spełnia wymagania bezpieczeństwa stawiane przez Schneider Electric, co gwarantuje pełną kompatybilność z innymi aparatami tej serii. Urządzenie zapewnia odpowiedni stopień ochrony IP, co w połączeniu z wysoką jakością materiałów izolacyjnych przekłada się na długowieczność i niezawodność w trudnych warunkach eksploatacyjnych.

Zastosowanie

Ogranicznik iPRD-DC40r-T2-3-1000 znajduje szerokie zastosowanie w sektorze energii odnawialnej oraz w przemyśle. Jest dedykowany do ochrony:

• Inwerterów fotowoltaicznych w instalacjach o napięciu systemowym do 1000V DC.
• Rozdzielnic prądu stałego w systemach zasilania gwarantowanego.
• Obwodów wejściowych DC w zaawansowanych systemach automatyki przemysłowej.
• Sieci rozdziału elektrycznego prądu stałego, gdzie wymagana jest ochrona przed przepięciami indukowanymi oraz łączeniowymi.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Montaż na szynie DIN: Urządzenie należy stabilnie zatrzasnąć na standardowej szynie montażowej 35 mm.
• Długość przewodów: Aby zminimalizować spadek napięcia na indukcyjności przewodów, połączenia powinny być jak najkrótsze i prowadzone bez zbędnych pętli.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Podłączenie styku SD: Wykorzystaj styk sygnalizacyjny do podłączenia zewnętrznej lampki kontrolnej lub wejścia sterownika PLC, co umożliwi pełną diagnostykę systemu.

FAQ

• Czy wkładki w tym ograniczniku są wymienne? Tak, model iPRD-DC40r posiada konstrukcję z wymiennymi kasetami, co pozwala na serwisowanie bez rozłączania przewodów.
• Do czego służy styk 1 SD? Jest to styk sygnalizacyjny, który zmienia swój stan w momencie uszkodzenia (zadziałania) ogranicznika, informując o konieczności wymiany modułu.
• Czy ten model nadaje się do instalacji AC? Nie, ten konkretny model jest zaprojektowany wyłącznie do pracy w obwodach prądu stałego (DC) o napięciu do 1000V.
