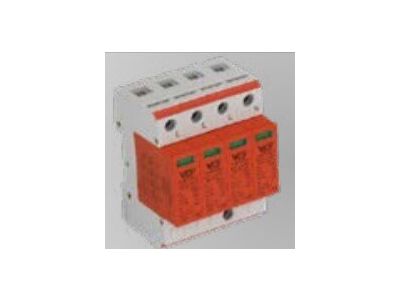

Ogranicznik przepięć klasy B+C 4P 7kA (T1T2-AC) | 490-24 Viplast

Opis i Kluczowe Cechy

Ogranicznik przepięć klasy B+C (T1+T2) marki Viplast to zaawansowane urządzenie ochronne zaprojektowane do zabezpieczania instalacji elektrycznych niskiego napięcia przed skutkami przepięć atmosferycznych oraz łączeniowych. Konstrukcja 4-polowa (4P) umożliwia pełną ochronę w układach sieciowych TN-S, zabezpieczając jednocześnie wszystkie przewody fazowe oraz przewód neutralny. Urządzenie charakteryzuje się prądem impulsowym o wartości 7 kA na pole, co pozwala na skuteczne odprowadzenie energii wyładowania do uziomu, minimalizując ryzyko uszkodzenia czułej aparatury modułowej oraz urządzeń końcowych.

• Hybrydowa ochrona T1+T2: Łączy w sobie cechy odgromnika i ochronnika przepięciowego, co eliminuje konieczność montażu dwóch osobnych modułów i pozwala na oszczędność miejsca w rozdzielnicy.
• Wizualna sygnalizacja stanu: Wyraźne wskaźniki na froncie obudowy informują o sprawności wkładki (kolor zielony) lub konieczności jej wymiany (kolor czerwony).
• Wymienne moduły: Konstrukcja pozwala na szybką wymianę zużytego wkładu bez konieczności demontażu całej podstawy z szyny DIN.
• Wysoka wytrzymałość: Obudowa wykonana z tworzywa odpornego na wysokie temperatury i działanie łuku elektrycznego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa, co gwarantuje jego niezawodność w warunkach przemysłowych i domowych. Ogranicznik spełnia wymagania normy PN-EN 61643-11, która definiuje parametry techniczne dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki certyfikacji CE, instalatorzy mają pewność, że komponent jest dopuszczony do obrotu na rynku europejskim i spełnia dyrektywy dotyczące kompatybilności elektromagnetycznej oraz bezpieczeństwa niskonapięciowego.

Zastosowanie

Ogranicznik Viplast 490-24 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, obiektach komercyjnych oraz zakładach przemysłowych. Jest dedykowany do montażu w rozdzielnicach głównych jako pierwszy stopień ochrony. Skutecznie zabezpiecza systemy automatyki budynkowej, sprzęt RTV/AGD, serwerownie oraz układy sterowania maszynami przed gwałtownymi wzrostami napięcia wywołanymi uderzeniami pioruna w linię zasilającą lub operacjami łączeniowymi w sieci energetycznej.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zapewnienia deklarowanego poziomu ochrony. Ogranicznik należy montować na standardowej szynie TH35 (DIN). Podczas podłączania należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i zminimalizować rezystancję przejścia.
• Długość przewodów: Zgodnie z zasadą kaskadowości, przewody łączące ogranicznik z szyną uziemiającą powinny być jak najkrótsze (optymalnie poniżej 0,5 m), co redukuje indukowany spadek napięcia podczas przepływu prądu udarowego.
• Przekrój przewodów: Zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do prądów zwarciowych instalacji, zazwyczaj od 16 mm² do 25 mm² dla głównego uziemienia.

FAQ

1. Czy po zadziałaniu ogranicznika (wskaźnik czerwony) muszę wymieniać całe urządzenie?
Nie, konstrukcja marki Viplast umożliwia wymianę jedynie uszkodzonego modułu wtykowego, co znacznie obniża koszty eksploatacji i skraca czas przestoju instalacji.

2. Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna w budynek?
Klasa B+C (T1+T2) jest przeznaczona do odprowadzania części prądu piorunowego oraz ograniczania przepięć do poziomu bezpiecznego dla większości urządzeń elektrycznych, stanowiąc solidną barierę ochronną w typowych instalacjach zasilających.

3. Czy urządzenie wymaga dodatkowego dobezpieczenia?
W zależności od prądu zwarciowego w miejscu montażu oraz wartości bezpiecznika głównego, może być wymagane dobezpieczenie ogranicznika bezpiecznikami topikowymi zgodnie ze schematem producenta.
