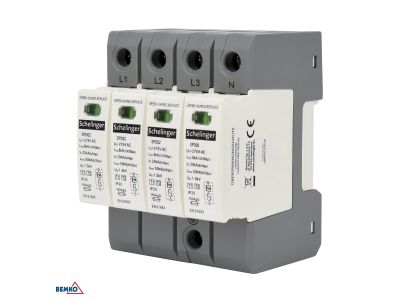

Ogranicznik przepięć 4P 7kA (10/350) klasa T1+T2 (B+C) Schelinger | A51-SPD02-4P-B+C Bemko

Opis i Kluczowe Cechy

Ogranicznik przepięć Schelinger marki BEMKO to zaawansowane urządzenie ochronne typu T1+T2 (klasa B+C), zaprojektowane do kompleksowego zabezpieczania instalacji elektrycznych przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych oraz przepięć łączeniowych. Konstrukcja czteropolowa (4P) umożliwia pełną ochronę w układach sieciowych TN-S, zabezpieczając jednocześnie wszystkie przewody fazowe oraz przewód neutralny. Urządzenie charakteryzuje się zdolnością odprowadzania prądu udarowego o wartości 7 kA na każdy biegun przy kształcie fali (10/350 µs), co stanowi solidną barierę dla energii niesionej przez piorun.

• Hybrydowa ochrona: Połączenie klasy T1 i T2 pozwala na redukcję poziomu napięcia do wartości bezpiecznych dla większości odbiorników domowych i przemysłowych.
• Wizualna sygnalizacja stanu: Wyraźne wskaźniki na czole urządzenia informują o sprawności wkładki lub konieczności jej wymiany po zadziałaniu.

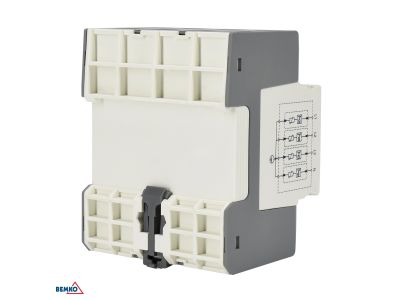

• Wymienne moduły: Konstrukcja pozwala na szybką wymianę zużytego modułu bez konieczności demontażu całej podstawy z szyny DIN.
• Wysoka wytrzymałość: Obudowa wykonana z materiałów samogasnących zapewnia bezpieczeństwo pożarowe wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa, co gwarantuje jego niezawodność w krytycznych sytuacjach. Ogranicznik spełnia wymagania normy PN-EN 61643-11, która definiuje parametry techniczne i metody badań dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki certyfikacji CE, instalatorzy mają pewność, że komponent jest dopuszczony do obrotu na rynku europejskim i spełnia dyrektywy dotyczące kompatybilności elektromagnetycznej oraz bezpieczeństwa niskonapięciowego.

Zastosowanie

Ogranicznik przepięć 4P 7kA T1+T2 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz w obiektach przemysłowych. Jest idealnym rozwiązaniem dla budynków wyposażonych w zewnętrzną instalację odgromową lub zasilanych z linii napowietrznych, gdzie ryzyko wystąpienia przepięć o wysokiej energii jest znaczne. Chroni czułą elektronikę, taką jak systemy sterowania PLC, serwery, sprzęt RTV/AGD oraz nowoczesne systemy oświetlenia LED przed nieodwracalnym uszkodzeniem izolacji i podzespołów elektronicznych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Urządzenie należy zamontować na standardowej szynie montażowej DIN TH-35. Podczas instalacji należy zwrócić szczególną uwagę na:

• Długość przewodów: Przewody łączące ogranicznik z szyną uziemiającą powinny być jak najkrótsze i prowadzone bez zbędnych pętli (zalecana długość poniżej 0,5 m).
• Przekrój przewodów: Należy stosować przewody miedziane o odpowiednim przekroju, zgodnie z projektem instalacji (zazwyczaj minimum 16 mm² dla klasy T1).
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i zminimalizować rezystancję przejścia.
• Miejsce montażu: Ogranicznik powinien być zainstalowany jak najbliżej wprowadzenia zasilania do budynku (w rozdzielnicy głównej).

FAQ

1. Czy po zadziałaniu ogranicznika muszę wymieniać całe urządzenie?
Nie, dzięki modułowej konstrukcji wystarczy wymienić jedynie uszkodzony wkład, o ile podstawa nie uległa termicznemu uszkodzeniu.

2. Co oznacza klasa T1+T2?
Jest to ochrona kombinowana. T1 (klasa B) chroni przed prądem piorunowym, natomiast T2 (klasa C) ogranicza przepięcia do poziomu bezpiecznego dla urządzeń końcowych.

3. Czy ten ogranicznik nadaje się do instalacji z fotowoltaiką?
Ten konkretny model jest przeznaczony do strony AC (prądu przemiennego). Do zabezpieczenia strony DC instalacji fotowoltaicznej należy zastosować dedykowane ograniczniki na napięcie stałe.
