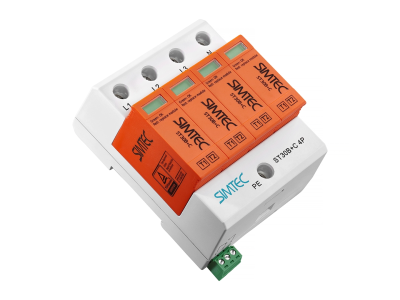

Ogranicznik przepięć warystorowy Simtec ST30B+C/4 klasa B+C 30kA 275V | 85201010 Simet

Opis i Kluczowe Cechy

Ogranicznik przepięć warystorowy Simtec ST30B+C/4 to zaawansowane urządzenie ochronne zaprojektowane do zabezpieczania instalacji elektrycznych przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych. Jako ochronnik klasy B+C (Typ 1+2), łączy w sobie funkcję ochrony zgrubnej i średniej, co pozwala na znaczną oszczędność miejsca w rozdzielnicy oraz redukcję kosztów instalacji. Urządzenie charakteryzuje się prądem wyładowczym Iimp o wartości 30 kA na biegun, co gwarantuje wysoką zdolność odprowadzania energii przepięciowej. Napięcie znamionowe pracy wynosi 275V AC, co zapewnia stabilną pracę w standardowych sieciach niskiego napięcia. Solidna konstrukcja modułowa pozwala na szybką wymianę wkładek bez konieczności demontażu całej podstawy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa, co jest kluczowe dla profesjonalnych instalacji elektroenergetycznych. Ogranicznik spełnia wymagania normy PN-EN 61643-11, co potwierdza jego skuteczność w zakresie ochrony przed przepięciami w sieciach niskiego napięcia. Posiada certyfikację CE, co dopuszcza go do obrotu na rynku europejskim jako komponent spełniający najwyższe standardy jakościowe i techniczne. Zastosowanie materiałów samogasnących w obudowie podnosi poziom bezpieczeństwa pożarowego wewnątrz rozdzielnicy.

Zastosowanie

Ogranicznik Simtec ST30B+C/4 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem do montażu w złączach kablowych oraz rozdzielnicach głównych budynków wyposażonych w instalację odgromową lub zasilanych z linii napowietrznych. Dzięki czteropolowej konstrukcji (4P), urządzenie jest dedykowane do pracy w układach sieci TN-S, zapewniając kompleksową ochronę wszystkich przewodów fazowych oraz przewodu neutralnego przed gwałtownymi wzrostami potencjału.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN TH-35. Aby zapewnić optymalną skuteczność ochrony, należy dbać o jak najkrótsze połączenia przewodów uziemiających (maksymalnie 0,5 metra długości). Zalecany przekrój przewodów przyłączeniowych dla przewodów sztywnych wynosi do 35 mm², natomiast dla przewodów giętkich do 25 mm², co pozwala na bezpieczne przewodzenie prądów udarowych. Należy przestrzegać odpowiedniego momentu dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków. Urządzenie posiada optyczny wskaźnik stanu: kolor zielony oznacza sprawność modułu, natomiast kolor czerwony sygnalizuje konieczność wymiany wkładki warystorowej.

FAQ

• Czy ogranicznik wymaga dobezpieczenia? Tak, w przypadku gdy bezpiecznik główny w instalacji przekracza wartość wskazaną przez producenta (zazwyczaj 125A lub 160A gG), należy zastosować dodatkowe dobezpieczenie szeregowe.
• Czy można wymieniać same moduły? Tak, konstrukcja Simtec ST30B+C/4 umożliwia wymianę uszkodzonych wkładek warystorowych bez odłączania podstawy od szyny DIN i przewodów.
• Jaki jest stopień ochrony tego urządzenia? Urządzenie posiada stopień ochrony IP20, co oznacza, że jest zabezpieczone przed dostępem do części niebezpiecznych palcem, jednak powinno być montowane wewnątrz obudowy lub rozdzielnicy zapewniającej ochronę przed pyłem i wilgocią.
