Czym różni się stycznik od przekaźnika?
Czym się różni stycznik od przekaźnika? To jedna z kluczowych kwestii do rozstrzygnięcia przy projektowaniu instalacji elektrycznych i układów sterowania. Właściwe rozróżnienie tych urządzeń ma bezpośredni wpływ na bezpieczeństwo oraz trwałość całej instalacji. W dalszej części omawiamy najważniejsze aspekty techniczne, opierając się na rozwiązaniach dostępnych w Kaczmarek Electric.
Stycznik a przekaźnik - podstawowa różnica w budowie i działaniu
Choć stycznik i przekaźnik działają na podobnej zasadzie elektromagnetycznej, ich przeznaczenie jest zupełnie inne. Różnią się konstrukcją, dopuszczalnym obciążeniem oraz warunkami pracy. W praktyce oznacza to, że stycznik służy do łączenia dużych mocy, natomiast przekaźnik wykorzystuje się do sterowania i przełączania mniejszych obciążeń.
Stycznik ma masywniejsze styki, większe odstępy izolacyjne i komory gaszeniowe łuku elektrycznego. Dzięki temu może bezpiecznie rozłączać prądy silników czy grzałek. Przekaźnik jest zwykle mniejszy i często spotykany w obwodach sterowania (także w wykonaniu na szynę DIN). Styczniki, w tym modułowe, również mogą być montowane na szynie DIN, ale są projektowane do większych obciążeń.

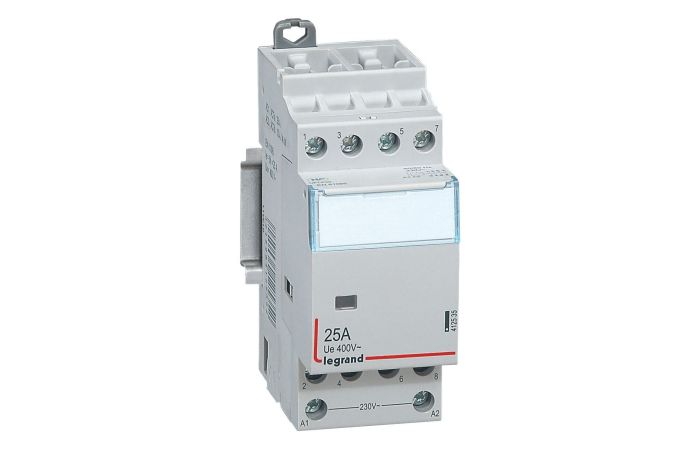

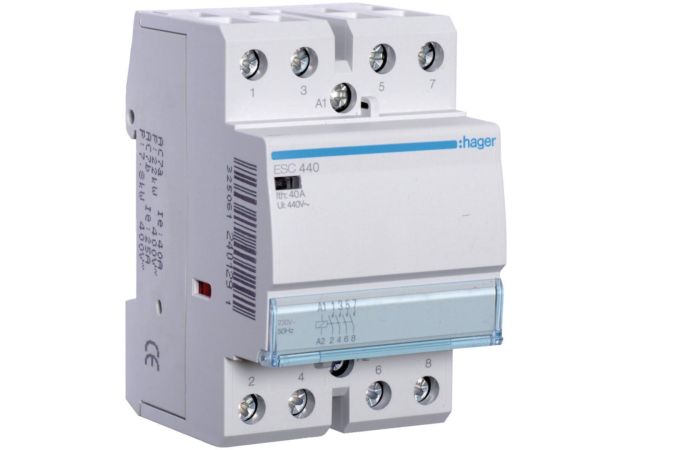

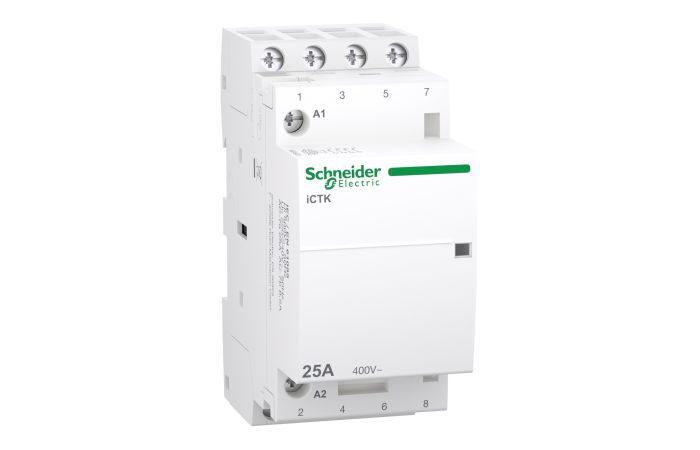

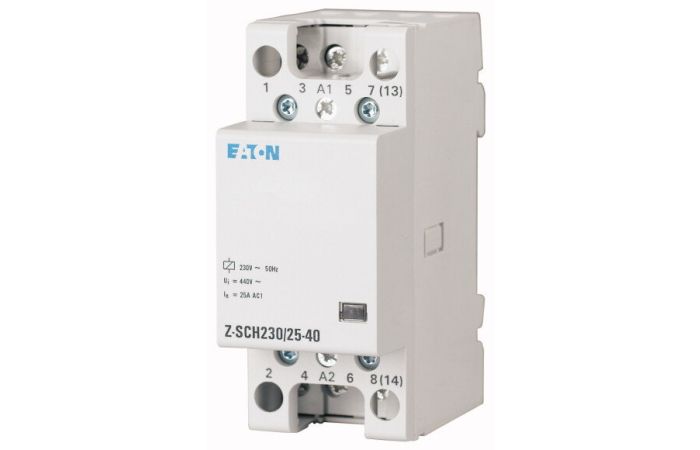

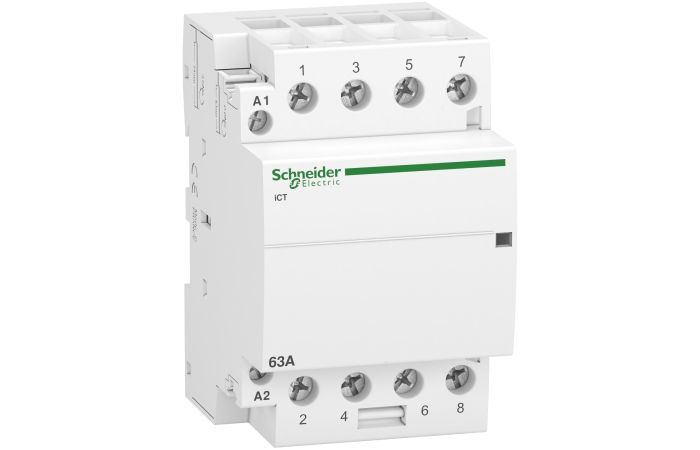

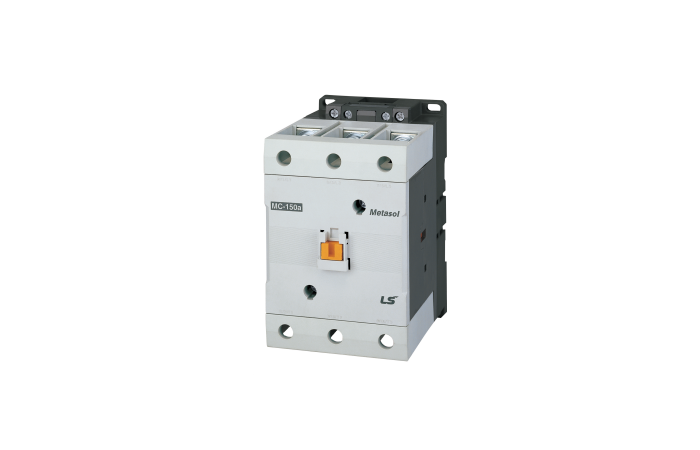

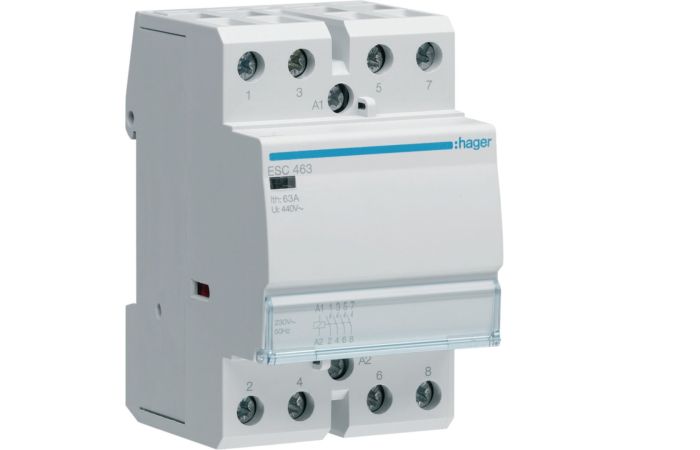

Polecane dla Ciebie
-
Kod 1037180 -
Kod 1037193 -
Kod 1037202 -
Kod 1037184
Czym się różni stycznik od przekaźnika pod względem zastosowania i obciążenia?
Czym się różni stycznik od przekaźnika? W praktyce różnice stają się widoczne na etapie doboru urządzenia do konkretnego obwodu. W przypadku silników kluczowe jest, aby aparat był dobrany do odpowiedniej kategorii użytkowania (np. AC-3 dla styczników silnikowych lub odpowiednich parametrów instalacyjnych dla styczników modułowych zgodnie z kartą katalogową). W ofercie Kaczmarek Electric znajdziesz zarówno rozwiązania przemysłowe, jak i stycznik modułowy, wykorzystywany w instalacjach budynkowych.
Przekaźniki sprawdzają się w automatyce, sterowaniu PLC, systemach alarmowych czy obwodach sygnałowych. Ich prąd znamionowy jest zwykle niższy, dlatego nie są przeznaczone do bezpośredniego załączania dużych silników.
Jeśli projektujesz rozdzielnicę i przeglądasz kategorię: aparatura modułowa, zwróć uwagę na parametry prądowe oraz typ obciążenia. To właśnie tutaj widać, czym się różni stycznik od przekaźnika w kontekście realnej pracy urządzenia. Przekaźnik przy obciążeniu przekraczającym jego parametry znamionowe ulegnie przyspieszonemu zużyciu, ponieważ ma mniejszą zdolność łączeniową i mniej rozbudowane rozwiązania ograniczające skutki łuku elektrycznego niż stycznik. Jego trwałość jest silnie uzależniona od materiałów z jakich są wykonane styki robocze.
Wybór jest prosty:
-
silnik, grzałka, duża moc – stycznik,
-
sterowanie, sygnał, małe obciążenie – przekaźnik.
-
przy obciążeniach o dużym prądzie udarowym (często dotyczy zasilaczy LED) dobieraj aparat łączeniowy pod prądy rozruchowe/udarowe zgodnie z kartą katalogową.
Jaka jest różnica między stycznikiem a przekaźnikiem pod względem trwałości i parametrów technicznych?
Różnice konstrukcyjne urządzeń przekładają się na trwałość. Styczniki projektowane są do pracy w określonych kategoriach użytkowania (np. AC-1 dla obciążeń rezystancyjnych oraz AC-3 dla obciążeń silnikowych, a w aparaturze instalacyjnej często AC-7a/AC-7b – zależnie od producenta). Mają wysoką trwałość elektryczną i mechaniczną oraz przystosowane są do częstych cykli łączeniowych.
Przekaźniki również mają określoną żywotność, ale ich styki są mniejsze, a zdolność gaszenia łuku ograniczona. Przy obciążeniach przekraczających parametry znamionowe przekaźnika następuje przyspieszone zużycie styków.
Kolejna kwestia to pobór mocy cewki i warunki montażu. Styczniki wymagają więcej miejsca w rozdzielnicy, natomiast przekaźniki często są kompaktowe i łatwe do integracji w szafach sterowniczych.
Stycznik vs przekaźnik - elementy, których nie stosuje się zamiennie
Parametry katalogowe jednoznacznie określają zakres zastosowania obu urządzeń. Styczniki dostępne w ofercie obejmują modele o prądach znamionowych dostosowanych do zasilania silników oraz pracy w kategoriach AC-3, z możliwością rozbudowy o styki pomocnicze i wyzwalacze. Przekaźniki natomiast projektowane są do niższych obciążeń prądowych i pracy w obwodach sterowniczych, gdzie kluczowe jest niezawodne przełączanie sygnałów oraz rozdzielenie toru sterowania od toru wykonawczego (zgodnie z parametrami izolacji podanymi przez producenta). Z tego względu oba rozwiązania nie są elementami zamiennymi.
Stycznik czy przekaźnik - jak dobrać właściwe urządzenie i uniknąć błędów?
Różnice konstrukcyjne i parametrowe bezpośrednio wpływają na sposób doboru aparatu łączeniowego. Należy zweryfikować prąd roboczy obwodu i dobrać urządzenie z odpowiednim zapasem względem wartości znamionowej oraz dopasować kategorię użytkowania do charakteru obciążenia, zwłaszcza przy silnikach z prądami rozruchowymi. Wybór wyłącznie na podstawie ceny lub gabarytu może skutkować szybszym zużyciem styków i obniżeniem bezpieczeństwa instalacji.
Najczęstsze pomyłki:
-
zastosowanie przekaźnika do zasilania silnika,
-
brak zapasu prądowego,
-
nieuwzględnienie charakteru obciążenia,
-
pominięcie warunków środowiskowych.
Jeśli masz wątpliwości, skonsultuj dobór ze specjalistą. W Kaczmarek Electric możesz kupować online lub odwiedzić najbliższy punkt stacjonarny – jako hurtownia elektryczna zapewniamy wsparcie techniczne, możliwość filtracji parametrów w sklepie internetowym oraz opiekuna handlowego dla klientów B2B. Sprawdź dostępne rozwiązania i dobierz aparaturę dopasowaną do swojej instalacji.
