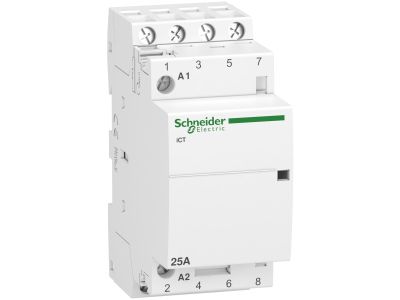

Stycznik modułowy ICT50 25A 220-240V 4NO, Acti 9 | A9C20834 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT50 z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektro-techniczne zaprojektowane do precyzyjnego i zdalnego sterowania obwodami elektrycznymi. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 25 A, co pozwala na bezpieczną obsługę odbiorników o znacznej mocy. Wyposażenie w cztery styki zwierne (4NO) umożliwia jednoczesne załączanie czterech niezależnych torów prądowych, co jest kluczowe w rozbudowanych systemach automatyki budynkowej. Napięcie sterujące cewki mieści się w przedziale 220-240 V AC, co gwarantuje pełną kompatybilność ze standardowymi sieciami energetycznymi. Dzięki kompaktowej budowie modułowej, stycznik ten idealnie integruje się z innymi aparatami serii Acti 9, zapewniając estetykę i porządek w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Stycznik spełnia wymagania normy IEC/EN 61095, która definiuje parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Dzięki temu urządzenie gwarantuje odpowiednią trwałość mechaniczną oraz elektryczną, a także bezpieczną izolację obwodów. Posiada również certyfikację CE, co jest niezbędne przy dopuszczaniu instalacji do eksploatacji na rynku europejskim.

Zastosowanie

Wszechstronność stycznika ICT50 sprawia, że znajduje on zastosowanie w szerokim spektrum instalacji. Jest niezastąpiony w systemach sterowania oświetleniem (zarówno żarowym, jak i wyładowczym), układach ogrzewania elektrycznego oraz sterowaniu pracą podgrzewaczy wody. W automatyce budynkowej wykorzystuje się go do zarządzania napędami żaluzji oraz systemami wentylacji mechanicznej. Kluczową funkcją urządzenia jest również możliwość realizacji zrzutu obciążeń w obwodach niepriorytetowych, co pozwala na optymalizację zużycia energii i zapobieganie przeciążeniom instalacji w momentach szczytowego poboru mocy.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Zaleca się stosowanie odstępników (separatorów) w przypadku montażu kilku styczników obok siebie, aby zapewnić optymalne odprowadzanie ciepła.
• Przewody zasilające i sterujące powinny być odizolowane na odpowiedniej długości i dokręcone z momentem zalecanym przez producenta, co zapobiega przegrzewaniu się zacisków.
• Przed uruchomieniem należy zweryfikować poprawność napięcia sterującego podawanego na zaciski cewki (A1-A2).
• Stopień ochrony obudowy zapewnia bezpieczeństwo przed dotykiem bezpośrednim, jednak urządzenie musi być zamontowane wewnątrz rozdzielnicy o odpowiednim stopniu IP.

FAQ

1. Czy stycznik ICT50 może pracować w trybie ciągłym?
Tak, konstrukcja styczników serii Acti 9 jest przystosowana do długotrwałej pracy pod obciążeniem, przy zachowaniu odpowiednich warunków temperaturowych wewnątrz rozdzielnicy.

2. Czy urządzenie posiada wskaźnik stanu styków?
Tak, styczniki ICT Schneider Electric są wyposażone w wizualny wskaźnik na przednim panelu, który informuje operatora o aktualnym stanie pracy urządzenia.

3. Czy można sterować tym stycznikiem za pomocą programatora czasowego?
Oczywiście, cewka stycznika może być zasilana poprzez wyjście przekaźnikowe programatora czasowego, czujnika zmierzchowego lub dowolnego innego sterownika automatyki.
