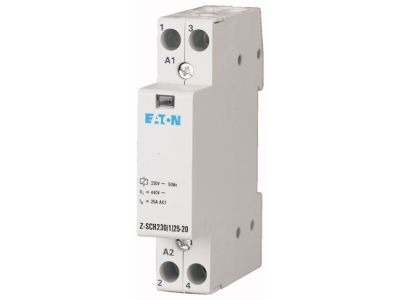

Stycznik instalacyjny 25A 2Z0R 230VAC, Z-SCH230/1/25-20 | 120853 Eaton

Opis i Kluczowe Cechy

Stycznik instalacyjny EATON o numerze katalogowym 120853 to wysokiej klasy aparat modułowy zaprojektowany do niezawodnego przełączania obciążeń w instalacjach budynkowych i przemysłowych. Urządzenie charakteryzuje się znamionowym prądem pracy wynoszącym 25A dla kategorii AC-1, co pozwala na bezpieczne sterowanie odbiornikami rezystancyjnymi, takimi jak systemy grzewcze czy oświetleniowe. Wyposażony w dwa zestyki zwierne (2Z), zapewnia precyzyjne zamykanie obwodów pod wpływem napięcia sterowniczego 230VAC podawanego na cewkę.

• Wysoka obciążalność: Prąd znamionowy 25A gwarantuje stabilną pracę nawet przy pełnym obciążeniu znamionowym.
• Kompaktowa konstrukcja: Szerokość montażowa wynosząca 2 jednostki (35 mm) pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Standard wymiarowy: Wymiar czołowy 45 mm jest w pełni kompatybilny ze standardowymi maskownicami aparatury modułowej.
• Napięcie sterownicze: Cewka zasilana napięciem 230V AC eliminuje potrzebę stosowania dodatkowych transformatorów w standardowych sieciach niskiego napięcia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i trwałość w wymagających warunkach eksploatacyjnych. Stycznik spełnia wymagania norm: IEC 61095 oraz EN 61095, które definiują parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Dodatkowo, urządzenie jest zgodne z VDE 0660, IEC 60947-4-1 oraz EN 60947-4-1, co klasyfikuje je jako profesjonalną aparaturę łączeniową niskiego napięcia zdolną do pracy w sektorze przemysłowym.

Zastosowanie

Stycznik Z-SCH230/1/25-20 znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej. Jest idealnym rozwiązaniem do sterowania układami ogrzewania elektrycznego (piece akumulacyjne, maty grzejne), systemami wentylacji oraz rozbudowanymi obwodami oświetleniowymi w obiektach komercyjnych i mieszkalnych. Dzięki wysokiej trwałości mechanicznej, doskonale sprawdza się w układach wymagających częstego załączania odbiorników o charakterze rezystancyjnym i lekko indukcyjnym.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TH35) zgodnie z obowiązującymi przepisami SEP. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment siły przy dokręcaniu zacisków śrubowych, aby zapewnić trwały styk i uniknąć przegrzewania się przewodów.
• Przekroje przewodów: Dobór przewodów powinien uwzględniać prąd znamionowy 25A oraz spadek napięcia w obwodzie.
• Wentylacja: W przypadku montażu kilku styczników obok siebie, zaleca się stosowanie przekładek dystansowych w celu poprawy cyrkulacji powietrza i odprowadzania ciepła z cewek.
• Pozycja pracy: Urządzenie jest przystosowane do pracy w pionowej lub poziomej pozycji montażowej na szynie.

FAQ

1. Czy stycznik posiada styki pomocnicze?
Model ten posiada 2 zestyki główne zwierne (2Z). Ewentualne styki pomocnicze należy dobrać jako akcesoria zewnętrzne, o ile system na to pozwala.

2. Czy cewka stycznika buczy podczas pracy?
Styczniki serii Z-SCH charakteryzują się wysoką kulturą pracy, jednak w przypadku zanieczyszczenia rdzenia magnetycznego lub spadków napięcia może wystąpić lekkie brzęczenie. Należy dbać o czystość środowiska pracy.

3. Czy można go stosować do sterowania silnikami?
Głównym przeznaczeniem jest kategoria AC-1 (obciążenia rezystancyjne). Przy sterowaniu silnikami (AC-3) należy znacząco obniżyć prąd znamionowy zgodnie z charakterystyką producenta.
