Stycznik instalacyjny 25A 4Z0R 230VAC, Z-SCH230/25-40 | 248847 Eaton

Opis i Kluczowe Cechy

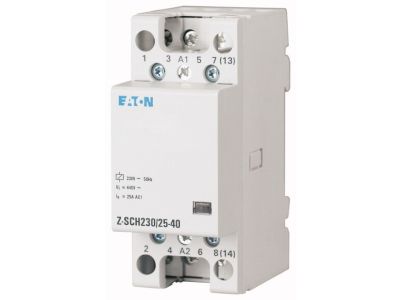

Stycznik instalacyjny EATON o numerze katalogowym 248847 (model Z-SCH230/25-40) to wysokiej klasy aparat modułowy zaprojektowany do niezawodnego przełączania obwodów elektrycznych w instalacjach budynkowych oraz przemysłowych. Urządzenie charakteryzuje się znamionowym prądem pracy wynoszącym 25A w kategorii AC1, co pozwala na efektywne sterowanie odbiornikami o charakterze rezystancyjnym. Wyposażone jest w cztery zestyki zwierne (4Z), co umożliwia jednoczesne załączanie do czterech niezależnych torów prądowych.

• Napięcie sterownicze: Cewka stycznika przystosowana jest do pracy z napięciem 230VAC, co jest standardem w większości rozdzielnic niskiego napięcia.
• Konfiguracja styków: Układ 4 zestyków zwiernych zapewnia wszechstronność w projektowaniu układów automatyki.
• Kompaktowa budowa: Szerokość montażowa wynosząca 2 jednostki (35 mm) pozwala na optymalne wykorzystanie miejsca na szynie DIN.
• Trwałość: Wykonanie zgodnie z rygorystycznymi normami gwarantuje długą żywotność mechaniczną i elektryczną styków.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem najwyższych standardów bezpieczeństwa i niezawodności. Stycznik spełnia wymagania następujących norm:

• IEC 61095 oraz EN 61095: Normy specyficzne dla styczników instalacyjnych do użytku domowego i podobnego.
• IEC 60947-4-1 oraz EN 60947-4-1: Standardy dotyczące aparatury niskonapięciowej, w szczególności styczników i rozruszników silnikowych.
• VDE 0660: Niemiecka certyfikacja potwierdzająca najwyższą jakość wykonania i bezpieczeństwo użytkowania w wymagających środowiskach technicznych.

Zastosowanie

Stycznik Z-SCH230/25-40 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrotechnicznych. Jest idealnym rozwiązaniem do sterowania systemami oświetlenia o dużej mocy, ogrzewaniem elektrycznym, wentylacją oraz niewielkimi silnikami jednofazowymi i trójfazowymi. Dzięki cichej pracy i wysokiej odporności na prądy udarowe, doskonale sprawdza się w budynkach użyteczności publicznej, biurowcach oraz w automatyce domowej (Smart Home), gdzie wymagana jest niezawodność przy częstych cyklach łączeniowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Stycznik jest przystosowany do montażu na standardowej szynie montażowej TS35 (DIN). Wymiar czołowy (zatyczki) wynosi 45 mm, co zapewnia pełną kompatybilność z maskownicami większości rozdzielnic modułowych. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych przy przewodach typu linka.

FAQ

• Czy stycznik posiada styki pomocnicze? Model ten posiada 4 główne zestyki zwierne. Ewentualne doposażenie w styki pomocnicze zależy od dostępnych akcesoriów systemowych serii Z-SCH.
• Jakie jest główne przeznaczenie kategorii AC1? Kategoria AC1 odnosi się do odbiorników bezindukcyjnych lub o niskiej indukcyjności, takich jak grzejniki elektryczne czy oświetlenie żarowe.
• Czy urządzenie można montować w dowolnej pozycji? Tak, konstrukcja stycznika pozwala na montaż w pionie lub poziomie na szynie DIN, jednak zaleca się zachowanie standardowej orientacji dla optymalnego odprowadzania ciepła.
