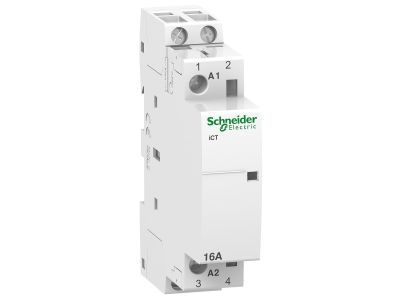

Stycznik modułowy ICT50 16A 230-240V 2NO, Acti 9 | A9C22712 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT50 z serii Acti9 od renomowanego producenta Schneider Electric to zaawansowane urządzenie przeznaczone do zdalnego sterowania obwodami elektrycznymi. Model o numerze katalogowym A9C22712 charakteryzuje się prądem znamionowym łączeniowym wynoszącym 16 A, co pozwala na efektywne zarządzanie odbiornikami o średniej mocy. Urządzenie zostało wyposażone w dwa styki zwierne (2NO), które zapewniają niezawodne zamykanie obwodu w momencie podania napięcia sterującego na cewkę. Napięcie sterujące cewki mieści się w zakresie 230-240 V AC, co jest standardem w europejskich instalacjach niskiego napięcia. Dzięki kompaktowej budowie modułowej, stycznik idealnie integruje się z pozostałą aparaturą modułową w rozdzielnicach, zajmując minimalną ilość miejsca na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania oraz wysoką trwałość mechaniczną i elektryczną. Stycznik ICT spełnia wymagania normy IEC/EN 61095, która określa parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Urządzenie posiada certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji. Wysoka jakość wykonania przekłada się na długą żywotność styków, nawet przy częstych cyklach łączeniowych w wymagających środowiskach pracy.

Zastosowanie

Styczniki ICT50 znajdują szerokie zastosowanie w automatyce budynkowej oraz instalacjach przemysłowych. Są niezastąpione w systemach zdalnego sterowania takimi elementami jak:

• Oświetlenie: sterowanie dużymi grupami opraw w halach, biurach i na zewnątrz budynków.
• Ogrzewanie: załączanie grzejników elektrycznych, mat grzejnych oraz systemów przeciwoblodzeniowych.
• Wentylacja i klimatyzacja: sterowanie silnikami wentylatorów oraz jednostkami HVAC.
• Podgrzewacze wody: automatyzacja pracy bojlerów i przepływowych podgrzewaczy wody.
• Zrzut obciążenia: inteligentne odłączanie obwodów niepriorytetowych w celu uniknięcia przekroczenia mocy umownej.
• Rolety i żaluzje: integracja z systemami sterowania osłonami okiennymi.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (35 mm). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: należy stosować się do zaleceń producenta, aby zapewnić trwały styk i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: dobór odpowiedniego przekroju żył (np. 1,5 mm² lub 2,5 mm²) w zależności od obciążenia i długości linii.
• Odstępy wentylacyjne: w przypadku montażu kilku styczników obok siebie, zaleca się stosowanie odstępników (np. A9A27062), aby zapewnić optymalne odprowadzanie ciepła i uniknąć degradacji termicznej cewki.
• Pozycję pracy: urządzenie powinno być zamontowane pionowo wewnątrz obudowy o odpowiednim stopniu ochrony IP.

FAQ

1. Czy stycznik ICT50 16A może pracować z oświetleniem LED?
Tak, jednak należy pamiętać o wysokich prądach rozruchowych zasilaczy LED. Zaleca się sprawdzenie maksymalnej dopuszczalnej mocy dla obciążeń pojemnościowych w dokumentacji technicznej Schneider Electric.

2. Czy urządzenie posiada wskaźnik stanu styków?
Tak, styczniki z serii Acti9 ICT posiadają wizualny wskaźnik na przednim panelu, który informuje o aktualnym stanie pracy urządzenia.

3. Czy cewka stycznika buczy podczas pracy?
Styczniki Schneider Electric ICT są zaprojektowane tak, aby minimalizować emisję hałasu, jednak w środowiskach o bardzo wysokich wymaganiach akustycznych (np. sypialnie) zaleca się stosowanie wersji o obniżonym poziomie hałasu.
