Stycznik modułowy SM 425 25A 230V 4NO | 412535 Legrand

Opis i Kluczowe Cechy

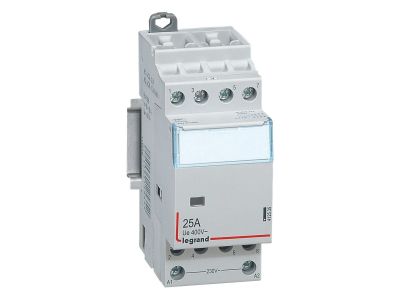

Stycznik modułowy Legrand SM 425 o numerze referencyjnym 412535 to profesjonalne rozwiązanie z serii SM 400, zaprojektowane do niezawodnego sterowania obwodami elektrycznymi w nowoczesnych instalacjach. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na bezpieczną pracę z obciążeniami o znacznej mocy. Wyposażenie w cztery styki zwierne (4NO) umożliwia jednoczesne załączanie czterech niezależnych torów prądowych, co jest kluczowe w rozbudowanych systemach sterowania. Cewka stycznika przystosowana jest do napięcia sterującego 230 V AC, co zapewnia pełną kompatybilność z powszechnie stosowanymi sieciami zasilającymi. Urządzenie zajmuje szerokość dwóch modułów (35 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.

• Prąd znamionowy: 25 A dla obciążeń rezystancyjnych i indukcyjnych.
• Konfiguracja styków: 4NO (cztery styki zwierne).
• Napięcie cewki: 230 V AC (prąd przemienny).
• Szerokość w modułach: 2 moduły (17,5 mm x 2 = 35 mm).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą IEC/EN 61095. Norma ta określa wymagania dla styczników elektromechanicznych do zastosowań domowych i podobnych, co gwarantuje najwyższy poziom bezpieczeństwa, odporność na przepięcia oraz wysoką trwałość mechaniczną styków. Wybór urządzenia zgodnego z tymi standardami to pewność bezawaryjnej pracy w profesjonalnych instalacjach elektro-technicznych.

Zastosowanie

Stycznik SM 425 znajduje szerokie zastosowanie w sektorze B2B, budownictwie użyteczności publicznej oraz instalacjach przemysłowych. Jest idealnym wyborem do:

• Sterowania wielopunktowymi systemami oświetlenia (np. w halach magazynowych, biurach).
• Zarządzania systemami ogrzewania elektrycznego, w tym piecami akumulacyjnymi.
• Obsługi układów wentylacji, klimatyzacji oraz pomp.
• Integracji z systemami automatyki budynkowej BMS do zdalnego załączania odbiorników.

Wskazówki Montażowe

Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie wsporczej TH35 (DIN). Podczas instalacji należy pamiętać o następujących zasadach:

• Zajmowana szerokość to dokładnie 35 mm (2 moduły), co należy uwzględnić przy planowaniu rozdzielnicy.
• Przewody zasilające i sterujące powinny być odizolowane na odpowiedniej długości i dokręcone z momentem zalecanym przez producenta, aby zminimalizować rezystancję zestyku.
• W przypadku montażu kilku styczników obok siebie pracujących pod dużym obciążeniem, zaleca się stosowanie wkładek dystansowych w celu poprawy cyrkulacji powietrza i odprowadzania ciepła.

FAQ

• Czy stycznik 412535 posiada sterowanie ręczne? Prezentowany model jest wersją standardową bez manipulatora na przednim panelu.
• Co oznacza skrót 4NO? Oznacza to, że stycznik posiada cztery styki normalnie otwarte (zwierne), które zamykają się w momencie podania napięcia na cewkę.
• Czy urządzenie można stosować w instalacjach 3-fazowych? Tak, dzięki czterem stykom można sterować trzema fazami oraz torem neutralnym lub dodatkowym obwodem pomocniczym.
