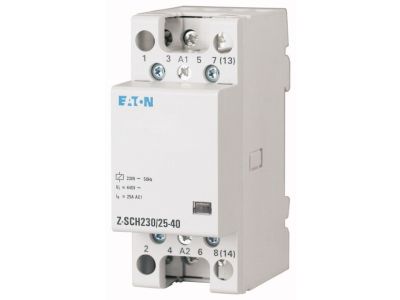

Stycznik instalacyjny 25A 3Z1R 230VAC, Z-SCH230/25-31 | 248846 Eaton

Opis i Kluczowe Cechy

Stycznik instalacyjny EATON o numerze katalogowym 248846 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o profesjonalnych systemach automatyki budynkowej oraz rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się znamionowym prądem pracy wynoszącym 25A dla kategorii użytkowania AC1, co pozwala na bezpieczne i efektywne sterowanie odbiornikami o charakterze rezystancyjnym, takimi jak systemy ogrzewania elektrycznego czy rozbudowane obwody oświetleniowe. Stycznik został wyposażony w unikalną konfigurację styków: 3 zestyki zwierne (NO) oraz 1 zestyk rozwierny (NC), co daje projektantom instalacji dużą elastyczność w tworzeniu układów sterowania i sygnalizacji.

• Napięcie sterownicze: Cewka zasilana napięciem 230V AC zapewnia pełną kompatybilność ze standardowymi sieciami energetycznymi bez konieczności stosowania dodatkowych transformatorów.
• Konfiguracja 3Z+1R: Pozwala na jednoczesne załączanie trzech torów prądowych przy jednoczesnym rozłączaniu obwodu pomocniczego lub sygnalizacyjnego.
• Kompaktowa budowa: Szerokość montażowa wynosząca 2 jednostki (2JC) pozwala na optymalne wykorzystanie miejsca na szynie DIN.
• Trwałość: Wysoka jakość materiałów użytych przez firmę EATON gwarantuje długą żywotność mechaniczną i elektryczną nawet przy częstych cyklach łączeniowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych i krajowych norm bezpieczeństwa oraz jakości, co jest kluczowe w zastosowaniach przemysłowych i komercyjnych. Stycznik Z-SCH230/25-31 jest zgodny z:

• IEC 61095 oraz EN 61095: Normy określające wymagania dla elektromechanicznych styczników instalacyjnych do użytku domowego i podobnego.
• VDE 0660: Niemiecki standard gwarantujący najwyższy poziom bezpieczeństwa aparatury niskiego napięcia.
• IEC 60947-4-1 oraz EN 60947-4-1: Normy dotyczące aparatury rozdzielczej i sterowniczej, w szczególności styczników i rozruszników do silników.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji i wysokim parametrom prądowym, stycznik EATON znajduje zastosowanie w wielu obszarach:

• Sterowanie oświetleniem: Załączanie dużych grup opraw oświetleniowych w halach przemysłowych, biurach i obiektach użyteczności publicznej.
• Systemy grzewcze: Bezpośrednie sterowanie piecami akumulacyjnymi, promiennikami podczerwieni oraz matami grzejnymi.
• Automatyka budynkowa: Współpraca z programatorami czasowymi, czujnikami ruchu i systemami inteligentnego domu (Smart Home).
• Wentylacja i klimatyzacja: Sterowanie wentylatorami oraz niewielkimi jednostkami klimatyzacyjnymi wymagającymi prądu roboczego do 25A.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Stycznik jest przystosowany do montażu na standardowej szynie TS35 (DIN). Wymiar czołowy (zatyczki) wynosi 45 mm, co zapewnia estetyczny wygląd i spójność z inną aparaturą modułową w rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków. Szerokość montażowa 2JC (ok. 35-36 mm) musi zostać uwzględniona przy planowaniu rozmieszczenia aparatów w celu zapewnienia odpowiedniej cyrkulacji powietrza.

FAQ

• Czy stycznik może pracować z napięciem stałym (DC) na cewce? Nie, prezentowany model Z-SCH230/25-31 posiada cewkę zaprojektowaną wyłącznie do pracy z napięciem zmiennym 230V AC.
• Jaka jest główna zaleta konfiguracji 3Z+1R? Pozwala ona na sterowanie trzema fazami zasilającymi (3Z) przy jednoczesnym wykorzystaniu czwartego styku (1R) do celów informacyjnych, np. do zasygnalizowania stanu wyłączenia urządzenia na panelu kontrolnym.
• Czy urządzenie jest głośne podczas pracy? Styczniki instalacyjne EATON serii Z-SCH charakteryzują się niskim poziomem emisji hałasu, co czyni je odpowiednimi do montażu w tablicach mieszkaniowych i biurowych.
