Jednomodułowy wyłącznik kombinowany 5SV1 SIEMENS – oszczędność miejsca i pełna ochrona

Wstęp – znaczenie zabezpieczeń w instalacjach

Podstawą zapewnienia bezpieczeństwa w instalacjach elektrycznych – zarówno dla użytkowników, jak i infrastruktury – jest właściwy dobór aparatury niskonapięciowej. Urządzenia te są standardowym elementem rozdzielnic w budynkach mieszkalnych, biurowych i obiektach użyteczności publicznej.

Ich głównym zadaniem jest:

ochrona przed porażeniem elektrycznym,
zabezpieczenie instalacji przed przeciążeniem i zwarciem,
zapewnienie ciągłości pracy systemów elektrycznych.

Produkty wybrane dla Ciebie:

Sprawdź więcej >

Podstawowe typy zabezpieczeń elektrycznych

W instalacjach niskiego napięcia stosuje się dwa kluczowe typy zabezpieczeń:

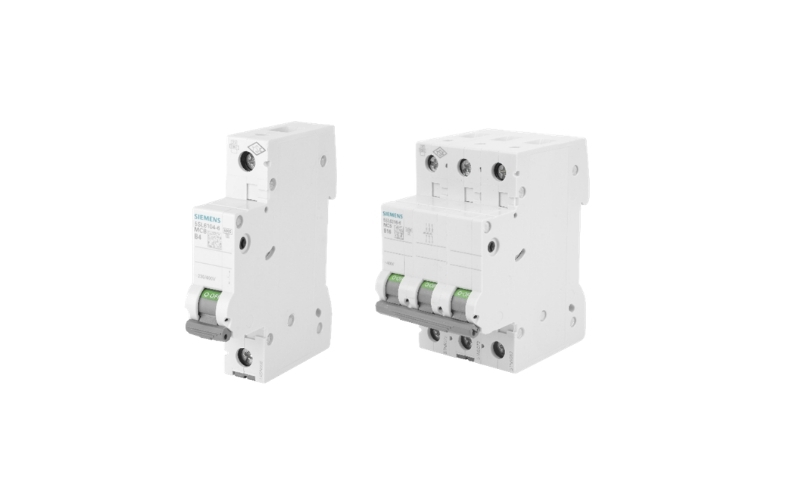

Zabezpieczenia nadprądowe (MCB)

Najczęściej stosowane są wyłączniki nadmiarowoprądowe (MCB – Miniature Circuit Breaker), np. seria Siemens 5SL.

ochrona przed przeciążeniem i zwarciem,
dostępne w wersjach 1- i 3-fazowych,
typowe zdolności wyłączania: 6 kA.

Zabezpieczenia różnicowoprądowe (RCCB)

Wyłączniki różnicowoprądowe (RCCB – Residual Current Circuit Breaker), np. seria Siemens 5SV:

wykrywają prądy upływowe,
chronią użytkowników przed porażeniem,
dostępne w wykonaniach 1+N oraz 3+N,
typowe parametry: 30 mA, 25 A.

Wyłączniki kombinowane RCBO – czym są?

Wraz ze wzrostem liczby odbiorników energii elektrycznej rośnie zapotrzebowanie na aparaturę zabezpieczeniową, co bezpośrednio wpływa na wielkość rozdzielnic.

Rozwiązaniem tego problemu są wyłączniki kombinowane RCBO (Residual Circuit Breaker with Overload), które łączą funkcje:

wyłącznika nadprądowego (MCB),
wyłącznika różnicowoprądowego (RCCB).

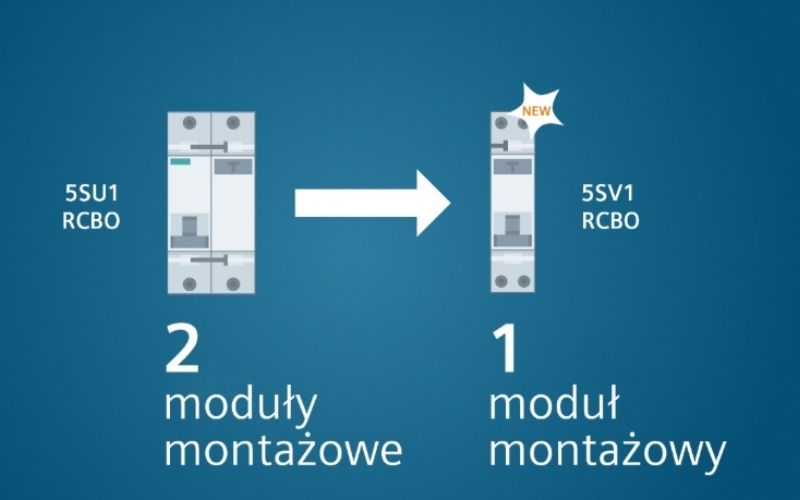

Oszczędność miejsca w rozdzielnicy

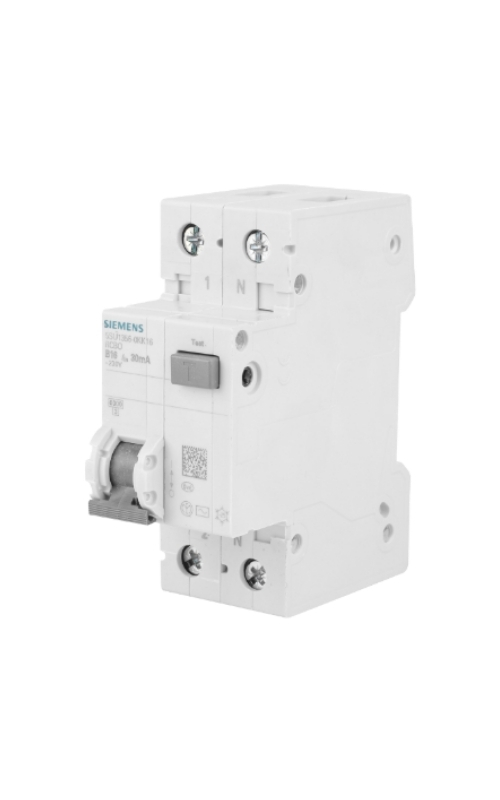

Standardowe wyłączniki RCBO 1-fazowe zajmowały dotychczas 2 moduły (36 mm), co już było korzystniejsze niż osobne zastosowanie:

RCCB (2 moduły),
MCB (1 moduł),

czyli łącznie 3 moduły.

Zastosowanie RCBO pozwalało więc zaoszczędzić 1 moduł na każdy obwód.

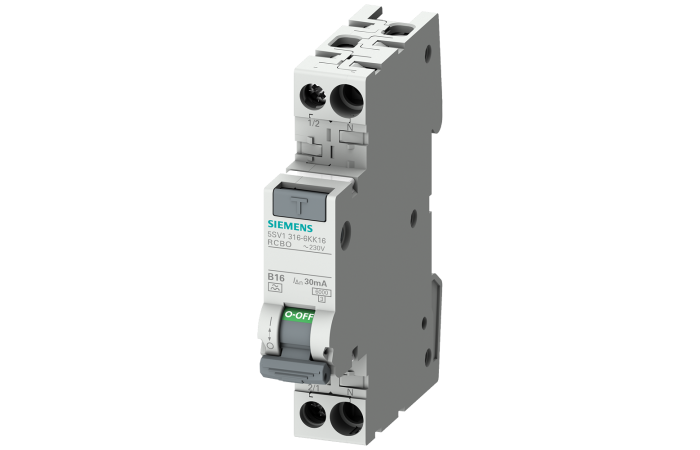

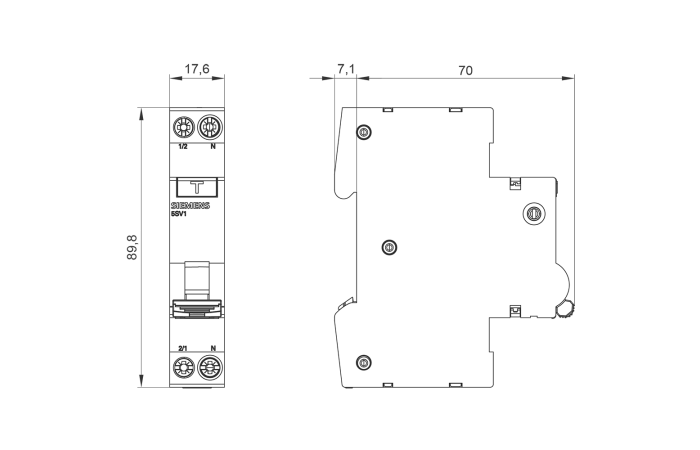

Jednomodułowy wyłącznik 5SV1 SIEMENS

Firma Siemens wprowadziła nowy standard – jednomodułowy wyłącznik kombinowany 5SV1:

wykonanie: 1+N,
szerokość: 1 moduł (18 mm),
prąd znamionowy: do 16 A.

To rozwiązanie zapewnia jeszcze większą oszczędność miejsca, co ma kluczowe znaczenie:

przy modernizacji istniejących rozdzielnic,
w instalacjach o dużej liczbie obwodów,
w systemach z automatyką budynkową.

Zalety indywidualnego zabezpieczania obwodów

Indywidualne zabezpieczenie każdego obwodu zwiększa niezawodność instalacji.

Przykład: w obiekcie biurowym z jednym wspólnym RCCB:

uszkodzenie jednego obwodu → wyłączenie całego obiektu,

Zastosowanie RCBO eliminuje ten problem:

awaria dotyczy tylko jednego obwodu,
pozostałe obwody pracują bez zakłóceń,
większa ciągłość pracy instalacji.

Technologia i zgodność z normami

Wyłącznik 5SV1 Siemens wyposażony jest w elektromechaniczny człon różnicowy i spełnia wymagania normy PN-EN 61009-2-1.

działanie niezależne od napięcia (voltage independent),
zachowanie funkcji ochronnych przy spadkach napięcia,
wyższa niezawodność niż rozwiązania elektroniczne (voltage dependent).

Obecnie jest to najmniejszy elektromechaniczny RCBO 1-fazowy dostępny na rynku.

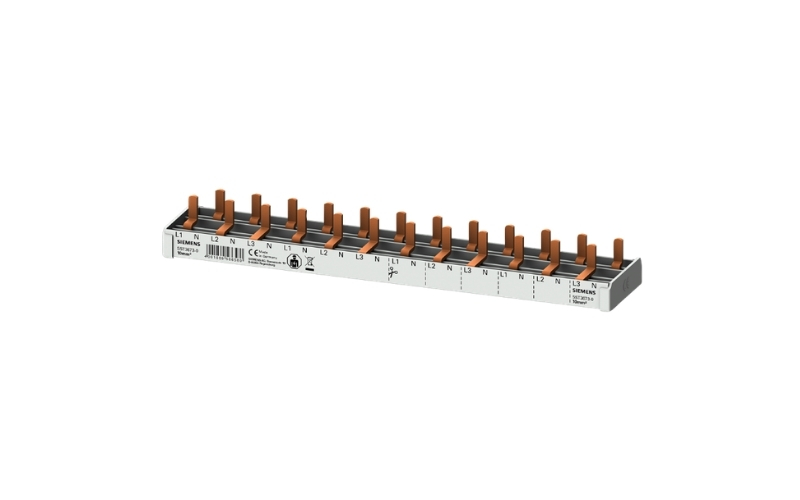

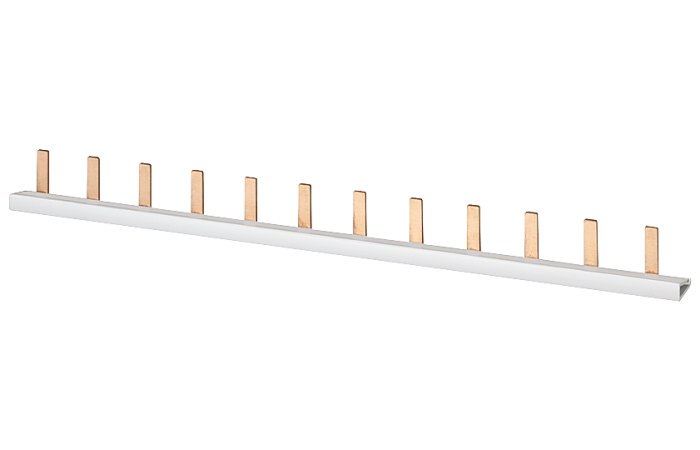

Dedykowane akcesoria i szyny łączeniowe

Dla urządzeń jednomodułowych Siemens przygotował dedykowane rozwiązania montażowe:

szyna łączeniowa 5ST3673-0,
układ: 3-fazowy + N,
przekrój: 10 mm²,
obsługa do 12 aparatów 1+N (5SV1, 5SV6, 5SY60).

Umożliwia to szybkie i uporządkowane łączenie aparatów w rozdzielnicy.

Podsumowanie

Jednomodułowy wyłącznik kombinowany 5SV1 Siemens to rozwiązanie dla instalatorów i projektantów, którzy potrzebują:

maksymalnej oszczędności miejsca,
wysokiej niezawodności instalacji,
pełnej ochrony (RCBO w jednym module),
zgodności z normami i bezpieczeństwa użytkowania.
