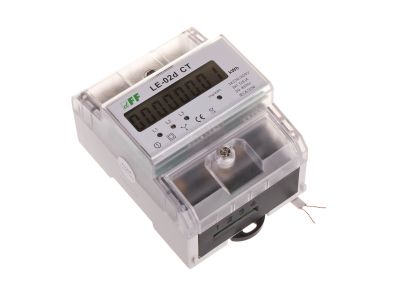

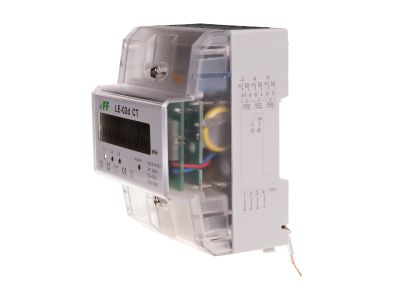

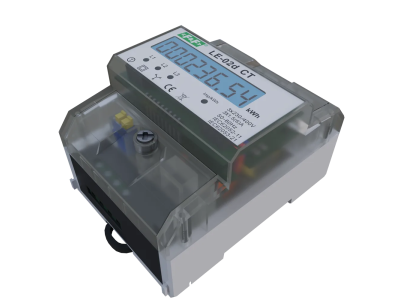

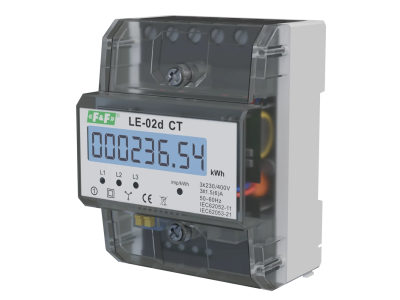

Licznik energii elektrycznej 3-fazowy 6A | LE-02D-CT F&F

Opis i Kluczowe Cechy

Licznik energii elektrycznej LE-02D-CT marki F&F to zaawansowany, statyczny (elektroniczny) wskaźnik przeznaczony do precyzyjnego monitorowania zużycia energii elektrycznej prądu przemiennego w układach trójfazowych. Urządzenie zostało zaprojektowane do pracy w układzie półpośrednim, co oznacza, że współpracuje z zewnętrznymi przekładnikami prądowymi. Jest to rozwiązanie idealne dla instalacji o wysokich prądach znamionowych, gdzie bezpośredni pomiar byłby niemożliwy lub nieekonomiczny.

• Szeroki zakres pomiarowy: Urządzenie obsługuje przekładniki o prądzie pierwotnym Ip w imponującym zakresie od 5 A do aż 6000 A, przy standardowym prądzie wtórnym wynoszącym 5 A.
• Programowalna przekładnia: Użytkownik ma możliwość samodzielnego ustawienia wartości przekładni, co pozwala na wyświetlanie rzeczywistej wartości pobranej energii bezpośrednio na wyświetlaczu, bez konieczności ręcznych przeliczeń.

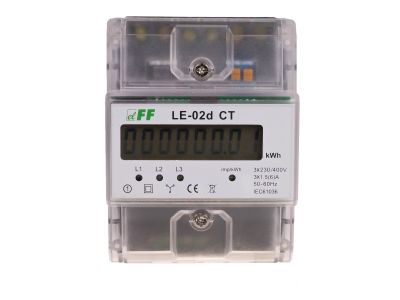

• Wizualizacja pracy: Licznik wyposażony jest w diody LED (L1, L2, L3), które sygnalizują pobór energii w każdej z poszczególnych faz, ułatwiając diagnostykę obciążenia sieci.

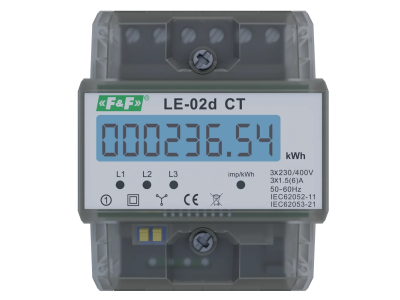

• Wyświetlacz LCD: Czytelny, segmentowy wyświetlacz LCD prezentuje sumaryczną energię pobraną w całym układzie trójfazowym w formacie dostosowanym do wybranej przekładni.

Zgodność z Normami

Urządzenie LE-02D-CT zostało wykonane zgodnie z najwyższymi standardami jakościowymi i technicznymi obowiązującymi w branży elektroenergetycznej. Jako produkt marki F&F, licznik spełnia wymogi bezpieczeństwa oraz kompatybilności elektromagnetycznej. Jest to wskaźnik wzorcowany, co gwarantuje wysoką powtarzalność pomiarów oraz stabilność pracy w długofalowej eksploatacji w warunkach przemysłowych i komercyjnych.

Zastosowanie

Licznik LE-02D-CT znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych, gdzie wymagany jest monitoring energii przy dużych obciążeniach. Główne obszary wykorzystania to:

• Przemysł: Monitorowanie zużycia energii przez parki maszynowe, linie produkcyjne oraz duże silniki elektryczne zasilane przez przekładniki.
• Budynki komercyjne: Rozliczanie wewnętrzne energii w centrach handlowych, biurowcach oraz magazynach.
• Rozdzielnice główne: Montaż w polach zasilających budynków wielorodzinnych i obiektów użyteczności publicznej.
• Systemy zarządzania energią: Jako element zbierający dane o profilu zużycia w celu optymalizacji kosztów operacyjnych przedsiębiorstwa.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia dokładności pomiarowej i bezpieczeństwa użytkowania. Należy przestrzegać następujących wytycznych:

• Montaż na szynie DIN: Urządzenie jest przystosowane do montażu na standardowej szynie TH-35 (DIN), co zapewnia szybką i stabilną instalację w typowych rozdzielnicach elektrycznych.
• Podłączenie przekładników: Należy zwrócić szczególną uwagę na polaryzację przekładników prądowych oraz ich poprawne podłączenie do zacisków prądu wtórnego (5 A).
• Konfiguracja przekładni: Po zamontowaniu licznika należy zaprogramować wartość prądu pierwotnego Ip zgodnie z tabliczką znamionową zastosowanych przekładników, aby licznik poprawnie przeliczał impulsy na kilowatogodziny (kWh).
• Bezpieczeństwo: Prace montażowe powinny być wykonywane przez wykwalifikowanego elektryka przy odłączonym napięciu zasilania.

FAQ

1. Czy licznik LE-02D-CT wymaga zewnętrznego zasilania?
Licznik pobiera energię niezbędną do pracy układu elektronicznego bezpośrednio z mierzonych faz napięciowych.

2. Jaki jest maksymalny prąd, który może zmierzyć ten układ?
Maksymalny prąd mierzony zależy wyłącznie od zastosowanych przekładników prądowych. Urządzenie obsługuje przekładniki o prądzie pierwotnym do 6000 A.

3. Czy po zaniku napięcia dane o zużyciu energii zostaną utracone?
Nie, licznik posiada nieulotną pamięć, która przechowuje stan licznika oraz ustawienia przekładni nawet w przypadku całkowitego braku zasilania.

4. Co oznaczają migające diody L1, L2, L3?
Migające diody sygnalizują przepływ prądu w danej fazie. Częstotliwość migania jest proporcjonalna do chwilowego poboru mocy w tej fazie.
