Licznik energii elektrycznej 1-fazowy 50A, MID | LE-01D F&F

Opis i Kluczowe Cechy

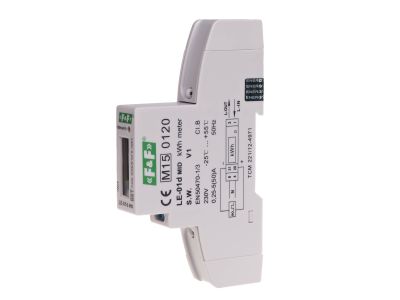

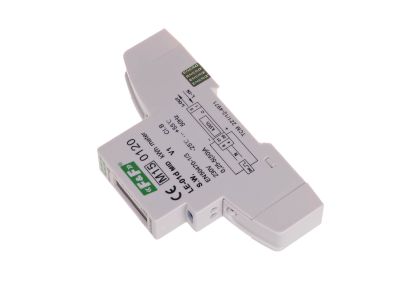

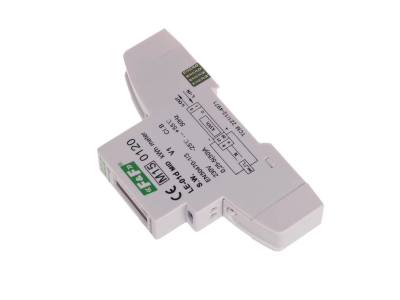

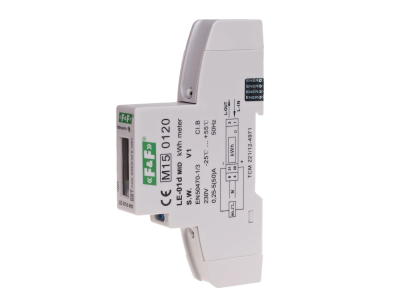

Licznik energii elektrycznej LE-01D marki F&F to zaawansowane, statyczne (elektroniczne) urządzenie pomiarowe, zaprojektowane do precyzyjnego monitorowania zużycia energii elektrycznej prądu przemiennego w układach jednofazowych. Urządzenie pracuje w układzie bezpośrednim, co eliminuje konieczność stosowania zewnętrznych przekładników prądowych przy obciążeniach nieprzekraczających prądu maksymalnego o wartości 50 A. Sercem urządzenia jest specjalistyczny układ elektroniczny, który pod wpływem przepływającego prądu oraz przyłożonego napięcia generuje impulsy w ilości ściśle proporcjonalnej do pobieranej energii.

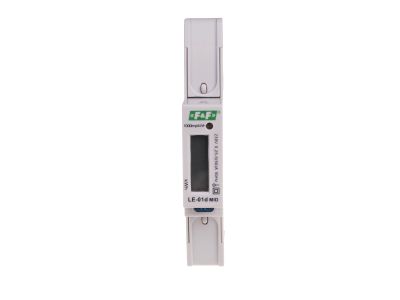

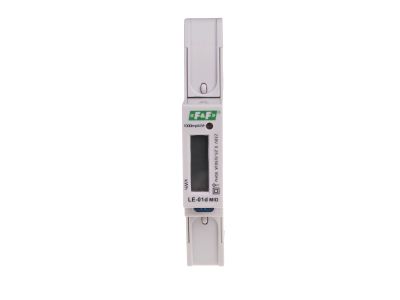

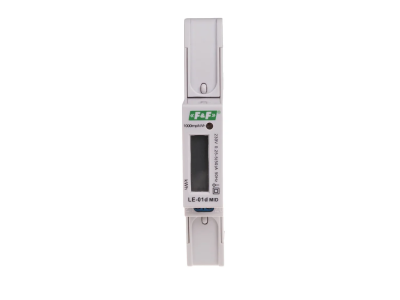

• Wyświetlacz LCD: Segmentowy wyświetlacz zapewnia czytelny odczyt danych, gdzie cyfry po przecinku wskazują części setne kilowatogodziny (0.01 kWh odpowiada 10 Wh), co pozwala na bardzo dokładną analizę zużycia.
• Sygnalizacja LED: Czerwona dioda LED miganiem sygnalizuje pobór energii, co umożliwia szybką weryfikację pracy układu bez konieczności odczytu wartości cyfrowych.
• Wyjście impulsowe SO: Licznik wyposażony jest w wyjście typu otwarty kolektor (zaciski SO+ i SO-), co pozwala na integrację z systemami zdalnego odczytu (np. sterowniki PLC, systemy BMS) i zliczanie impulsów przez urządzenia zewnętrzne.
• Zabezpieczenia: Konstrukcja obudowy umożliwia plombowanie osłon zacisków wejściowych i wyjściowych, co stanowi skuteczne zabezpieczenie przed nieautoryzowanym dostępem i próbami obejścia licznika.

Zgodność z Normami

Produkt charakteryzuje się pełną zgodnością z dyrektywą MID (Measuring Instruments Directive), co oznacza, że został poddany rygorystycznym procedurom oceny zgodności. Certyfikacja ta gwarantuje wysoką klasę dokładności pomiaru oraz dopuszcza urządzenie do rozliczeń finansowych za zużytą energię elektryczną. Urządzenie spełnia standardy bezpieczeństwa i jakości wymagane w profesjonalnych instalacjach elektroenergetycznych, co potwierdza jego niezawodność w długofalowej eksploatacji.

Zastosowanie

Licznik LE-01D znajduje szerokie zastosowanie zarówno w sektorze komercyjnym, jak i przemysłowym. Jest idealnym rozwiązaniem do podliczników w wynajmowanych lokalach biurowych, mieszkaniach, a także w zakładach produkcyjnych do monitorowania zużycia energii przez poszczególne maszyny lub obwody oświetleniowe. Dzięki kompaktowej obudowie o szerokości jednego modułu, doskonale sprawdza się w rozdzielnicach o ograniczonej przestrzeni, gdzie wymagany jest precyzyjny pomiar energii przy prądzie znamionowym do 50 A.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH-35). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Przewody należy odizolować zgodnie z zaleceniami i dokręcić w zaciskach z odpowiednim momentem, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się złączy przy maksymalnym obciążeniu 50 A. Po wykonaniu połączeń i weryfikacji poprawności działania, zaleca się założenie osłon zacisków i ich zaplombowanie w celu zabezpieczenia instalacji przed ingerencją osób trzecich.

FAQ

• Czy licznik wymaga dodatkowego zasilania? Nie, licznik LE-01D jest zasilany bezpośrednio z mierzonego obwodu napięcia przemiennego.
• Czy wyjście impulsowe jest niezbędne do pracy urządzenia? Nie, licznik pracuje autonomicznie i wskazuje zużycie na wyświetlaczu LCD bez konieczności podłączania zewnętrznych systemów do wyjścia SO.
• Co oznacza certyfikat MID w praktyce? Certyfikat MID potwierdza, że licznik jest przyrządem prawnie kontrolowanym i może służyć jako podstawa do fakturowania odbiorców za zużytą energię elektryczną.
