Licznik energii elektrycznej 1-fazowy 45A, MID | WZE-1 F&F

Opis i Kluczowe Cechy

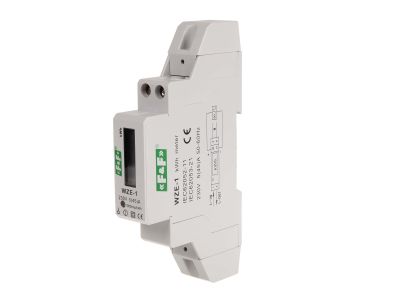

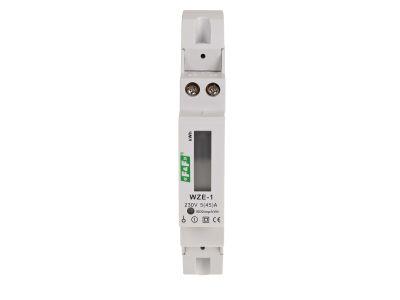

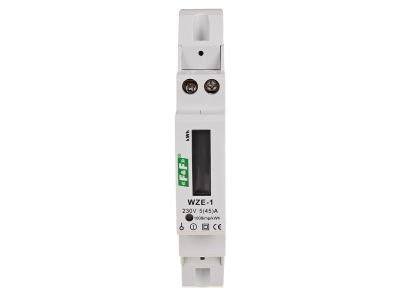

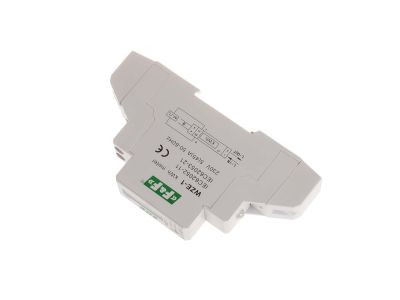

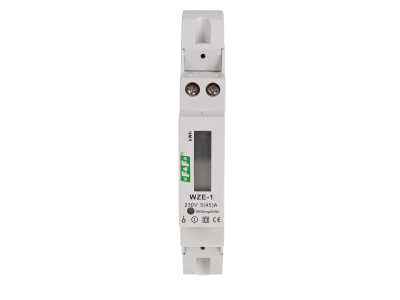

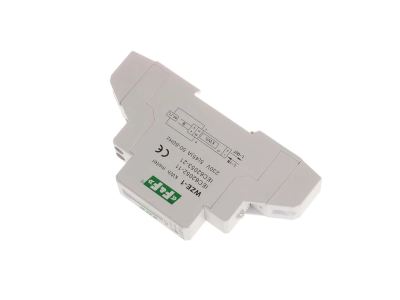

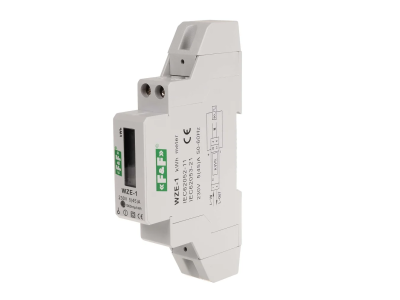

Licznik energii elektrycznej WZE-1 marki F&F to zaawansowane, statyczne (elektroniczne) urządzenie pomiarowe, zaprojektowane do precyzyjnego monitorowania zużycia energii elektrycznej prądu przemiennego w układach jednofazowych. Urządzenie pracuje w układzie bezpośrednim, co eliminuje konieczność stosowania zewnętrznych przekładników prądowych przy obciążeniach nieprzekraczających 45A. Sercem licznika jest specjalistyczny układ elektroniczny, który pod wpływem przepływającego prądu oraz przyłożonego napięcia generuje impulsy proporcjonalne do pobieranej energii.

• Certyfikacja MID: Gwarantuje najwyższą precyzję pomiaru oraz dopuszczenie urządzenia do rozliczeń finansowych.
• Wyświetlacz LCD: Segmentowy ekran pozwala na łatwy odczyt stanu licznika, gdzie cyfry po przecinku wskazują części setne kilowatogodziny (0,01 kWh odpowiada 10 Wh).
• Sygnalizacja LED: Czerwona dioda LED miganiem informuje o bieżącym poborze energii, co ułatwia szybką diagnostykę pracy układu.
• Wyjście impulsowe SO+ / SO-: Umożliwia integrację z systemami zdalnego odczytu (np. sterownikami PLC lub systemami BMS) poprzez złącze typu otwarty kolektor.
• Zabezpieczenia: Konstrukcja obudowy przewiduje możliwość plombowania osłon zacisków wejściowych i wyjściowych, co skutecznie uniemożliwia nieautoryzowaną ingerencję i próby obejścia licznika.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania Dyrektywy MID (Measuring Instruments Directive), co potwierdza jego status jako wzorcowanego przyrządu pomiarowego. Dzięki temu licznik WZE-1 może być stosowany nie tylko do kontroli wewnętrznej, ale również jako podlicznik w rozliczeniach między najemcą a wynajmującym. Urządzenie zostało zaprojektowane zgodnie z europejskimi standardami dotyczącymi elektronicznych liczników energii czynnej, co zapewnia stabilność parametrów pomiarowych w długim okresie eksploatacji.

Zastosowanie

Licznik F&F WZE-1 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem do:

• Podziału kosztów energii w biurowcach, centrach handlowych i halach magazynowych.
• Monitorowania zużycia energii przez poszczególne maszyny i urządzenia w parkach technologicznych.
• Systemów zarządzania energią w budynkach mieszkalnych (apartamentowce, domy wielorodzinne).
• Instalacji fotowoltaicznych i stacji ładowania pojazdów elektrycznych jako element kontrolny.

Wskazówki Montażowe

Montaż licznika powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na standardowej szynie wsporczej TH-35 (DIN). Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania jest odłączone. Przewody należy odizolować zgodnie z zaleceniami i dokręcić w zaciskach z odpowiednim momentem, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się złączy przy maksymalnym obciążeniu 45A. Po zakończeniu montażu i weryfikacji poprawności połączeń, zaleca się założenie i zaplombowanie osłon zacisków w celu zabezpieczenia instalacji przed ingerencją osób trzecich.

FAQ

1. Czy licznik WZE-1 wymaga dodatkowego zasilania?
Nie, licznik jest zasilany bezpośrednio z mierzonego obwodu napięciowego.

2. Czy mogę użyć tego licznika do rozliczeń z lokatorami?
Tak, dzięki certyfikatowi MID licznik WZE-1 jest pełnoprawnym przyrządem pomiarowym służącym do rozliczeń za zużytą energię elektryczną.

3. Jaka jest rozdzielczość pomiaru na wyświetlaczu?
Licznik wskazuje energię z dokładnością do dwóch miejsc po przecinku, co oznacza, że najmniejsza wyświetlana jednostka to 0,01 kWh (10 Wh).

4. Czy wyjście impulsowe wymaga zewnętrznego napięcia?
Tak, wyjście typu SO jest wyjściem pasywnym i wymaga podłączenia zewnętrznego źródła napięcia (zazwyczaj 12-24V DC) oraz rezystora ograniczającego prąd, zgodnie ze specyfikacją urządzenia sczytującego.
