Licznik energii elektrycznej 3-fazowy 80A, MID | WZE-3 F&F

Opis i Kluczowe Cechy

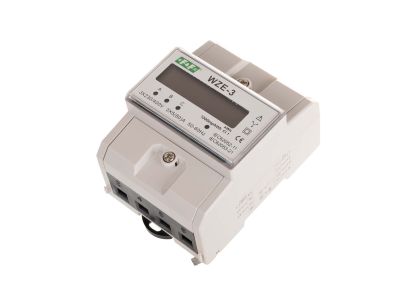

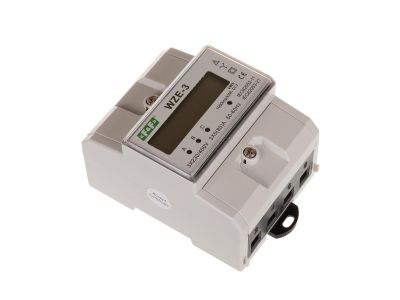

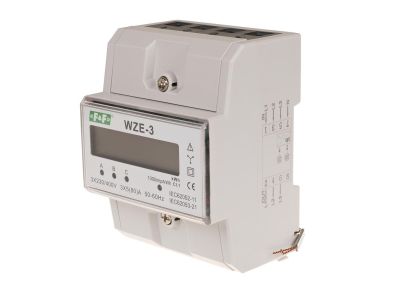

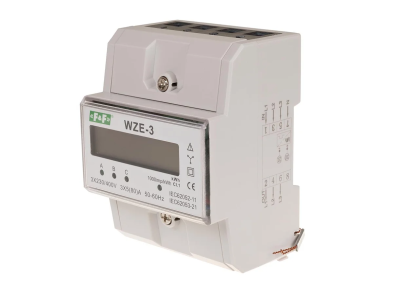

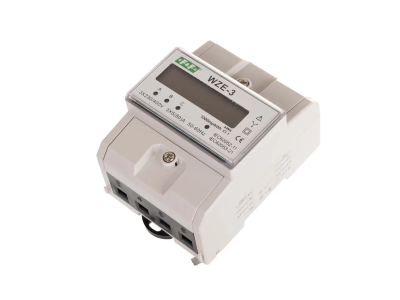

Licznik energii elektrycznej WZE-3 marki F&F to zaawansowane, statyczne (elektroniczne) urządzenie pomiarowe zaprojektowane do pracy w trójfazowych układach prądu przemiennego. Urządzenie realizuje pomiar w układzie bezpośrednim, co eliminuje konieczność stosowania zewnętrznych przekładników prądowych przy obciążeniach nieprzekraczających prądu maksymalnego 80 A. Wykorzystanie nowoczesnego układu elektronicznego pozwala na generowanie impulsów proporcjonalnych do pobieranej energii w każdej z faz (L1, L2, L3), co gwarantuje wysoką precyzję odczytu.

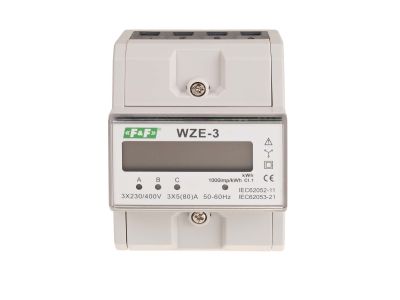

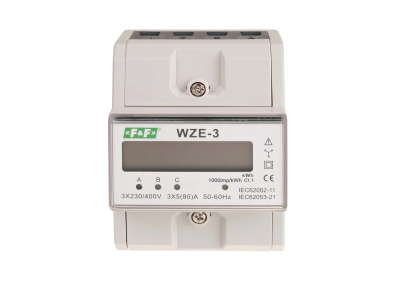

• Wyświetlacz LCD: Segmentowy ekran zapewnia czytelny odczyt całkowitej energii pobranej, gdzie dwie cyfry po przecinku wskazują części setne kilowatogodziny (0,01 kWh odpowiada 10 Wh).
• Sygnalizacja LED: Indywidualne diody dla każdej fazy informują o bieżącym poborze prądu, a centralna dioda sygnalizuje sumaryczne zużycie z częstotliwością 800 impulsów na kWh.
• Wyjście impulsowe SO: Wyposażenie w złącza SO+ oraz SO- umożliwia integrację z zewnętrznymi systemami monitoringu energii i sterownikami PLC.
• Zabezpieczenia: Konstrukcja obudowy pozwala na plombowanie osłon zacisków wejściowych i wyjściowych, co skutecznie uniemożliwia nieautoryzowane próby obejścia licznika.

Zgodność z Normami

Produkt posiada certyfikat zgodności z dyrektywą MID (Measuring Instruments Directive). Oznacza to, że urządzenie spełnia rygorystyczne wymagania metrologiczne i może być wykorzystywane do rozliczeń finansowych za zużytą energię elektryczną. Wzorcowanie fabryczne potwierdza klasę dokładności urządzenia, co jest kluczowe w profesjonalnych instalacjach elektroenergetycznych oraz w podlicznikach w obiektach komercyjnych i przemysłowych.

Zastosowanie

Licznik WZE-3 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest idealnym rozwiązaniem do:

• Monitorowania zużycia energii w halach produkcyjnych i warsztatach.
• Rozliczeń między lokatorami w budynkach wielorodzinnych (jako podlicznik).
• Systemów zarządzania energią w biurowcach i centrach logistycznych.
• Kontroli obciążeń maszyn trójfazowych o dużym poborze mocy (do 80 A).

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH-35) w rozdzielnicach elektrycznych. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie jest odłączone. Przewody fazowe oraz przewód neutralny należy podłączyć zgodnie ze schematem umieszczonym na obudowie urządzenia. Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się złączy przy wysokich prądach roboczych. Po zakończeniu montażu zaleca się założenie osłon i ich zaplombowanie w celu zabezpieczenia przed ingerencją osób trzecich.

FAQ

Czy licznik wymaga podłączenia zewnętrznego urządzenia do pracy?
Nie, licznik WZE-3 jest urządzeniem autonomicznym. Wyświetlacz LCD prezentuje wszystkie niezbędne dane bez konieczności stosowania dodatkowych modułów odczytowych.

Jaka jest rozdzielczość pomiaru na wyświetlaczu?
Licznik wskazuje energię z dokładnością do dwóch miejsc po przecinku, co pozwala na monitorowanie zużycia z precyzją do 10 Wh.

Czy urządzenie można stosować do rozliczeń z najemcami?
Tak, dzięki certyfikatowi MID licznik WZE-3 jest pełnoprawnym przyrządem pomiarowym dopuszczonym do celów rozliczeniowych.
