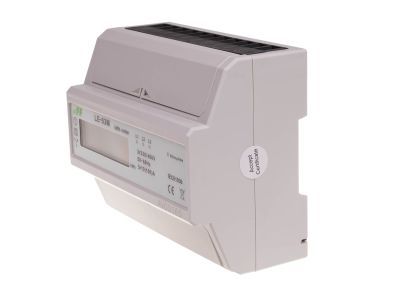

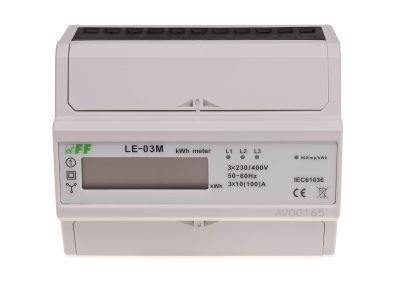

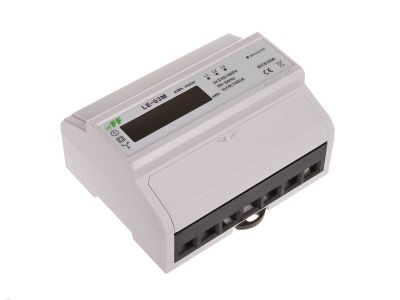

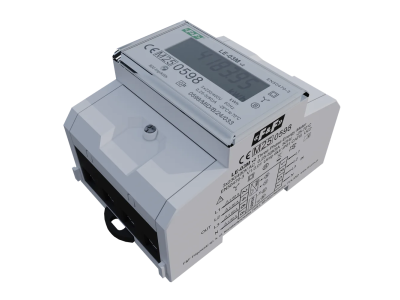

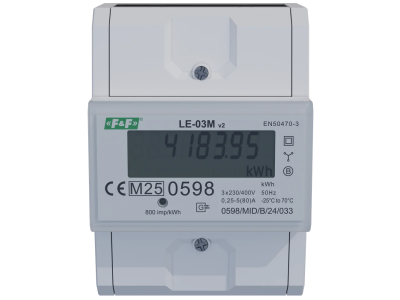

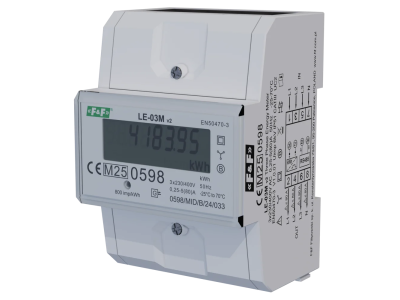

Licznik energii elektrycznej 3-fazowy 80A MID | LE-03M F&F

Opis i Kluczowe Cechy

Licznik energii elektrycznej LE-03M marki F&F to zaawansowane, statyczne (elektroniczne) urządzenie pomiarowe zaprojektowane do pracy w trójfazowych sieciach prądu przemiennego. Urządzenie charakteryzuje się prądem bazowym 5 A oraz prądem maksymalnym wynoszącym aż 80 A, co pozwala na bezpośredni pomiar energii w obwodach o dużym obciążeniu bez konieczności stosowania dodatkowych przekładników prądowych. Kluczowym atutem modelu LE-03M jest zintegrowany port komunikacyjny RS-485, który wykorzystuje protokół Modbus RTU. Dzięki temu licznik może pracować jako urządzenie typu SLAVE w systemach automatyki budynkowej i przemysłowej, umożliwiając zdalny odczyt parametrów sieci oraz stanu zużycia energii przez sieć internetową.

• Precyzyjny pomiar: Układ elektroniczny dokonuje pomiaru energii dla każdej fazy z osobna, a następnie sumuje wartości dla całego układu trójfazowego.
• Wyświetlacz LCD: Czytelny ekran prezentuje całkowite zużycie energii w kilowatogodzinach (kWh) z dokładnością do jednego miejsca po przecinku (0,1 kWh odpowiada 100 Wh).
• Sygnalizacja LED: Trzy diody LED informują o poborze prądu w poszczególnych fazach, a stała impulsowa wynosi 800 imp/kWh.
• Wyjście impulsowe SO: Wyjście typu otwarty kolektor (SO+ - SO-) umożliwia integrację z zewnętrznymi systemami zliczającymi impulsy.
• Bezpieczeństwo: Możliwość plombowania osłon zacisków wejściowych i wyjściowych skutecznie zabezpiecza przed nieautoryzowanym dostępem i próbami obejścia licznika.

Zgodność z Normami

Licznik LE-03M posiada certyfikację MID (Measuring Instruments Directive), co oznacza, że jest on wzorcowanym przyrządem pomiarowym dopuszczonym do rozliczeń finansowych za zużytą energię elektryczną. Urządzenie spełnia rygorystyczne normy dotyczące dokładności pomiaru oraz odporności na zakłócenia elektromagnetyczne, co gwarantuje rzetelność danych zarówno na wyświetlaczu lokalnym, jak i przesyłanych drogą cyfrową przez protokół Modbus RTU.

Zastosowanie

Dzięki swojej uniwersalności i wysokiemu prądowi maksymalnemu 80 A, licznik LE-03M znajduje szerokie zastosowanie w sektorze profesjonalnym:

• Podliczniki w obiektach komercyjnych: Idealny do rozliczania najemców w biurowcach, centrach handlowych i halach magazynowych.
• Systemy BMS i EMS: Integracja z systemami zarządzania energią poprzez RS-485 pozwala na optymalizację kosztów operacyjnych.
• Przemysł: Monitorowanie zużycia energii przez poszczególne maszyny i linie produkcyjne w celu analizy energochłonności procesów.
• Infrastruktura ładowania EV: Precyzyjne mierzenie energii dostarczanej do stacji ładowania pojazdów elektrycznych.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH-35). Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie jest odłączone. Przewody fazowe oraz przewód neutralny należy podłączyć zgodnie ze schematem umieszczonym na obudowie urządzenia. Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się złączy przy maksymalnym obciążeniu 80 A. Po zakończeniu montażu zaleca się założenie i zaplombowanie osłon zacisków. W przypadku korzystania z transmisji danych, magistralę RS-485 należy prowadzić skrętką ekranowaną, pamiętając o nadaniu unikalnego adresu Modbus dla każdego licznika w sieci.

FAQ

1. Czy licznik LE-03M wymaga zewnętrznego zasilania do podtrzymania pamięci?
Nie, licznik jest urządzeniem elektronicznym, które przechowuje stan licznika w pamięci nieulotnej. Brak napięcia zasilającego nie powoduje utraty danych o dotychczasowym zużyciu energii.

2. Czy mogę używać tego licznika do rozliczeń z lokatorami?
Tak, dzięki certyfikatowi MID licznik LE-03M jest pełnoprawnym przyrządem rozliczeniowym, który może stanowić podstawę do wystawiania faktur lub refakturowania kosztów energii.

3. Jaka jest maksymalna odległość transmisji przez RS-485?
Standard RS-485 pozwala na transmisję danych na odległość do 1200 metrów, jednak w warunkach przemysłowych zaleca się stosowanie odpowiedniego okablowania i terminatorów linii przy długich odcinkach.
