Licznik energii elektrycznej 3-fazowy 63A, MID | LE-02D F&F

Opis i Kluczowe Cechy

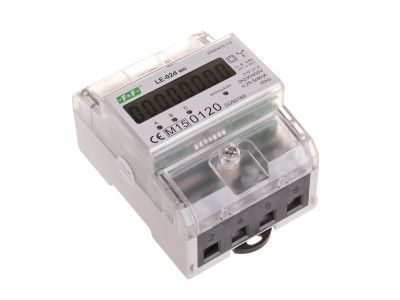

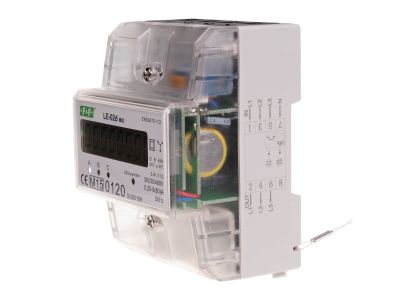

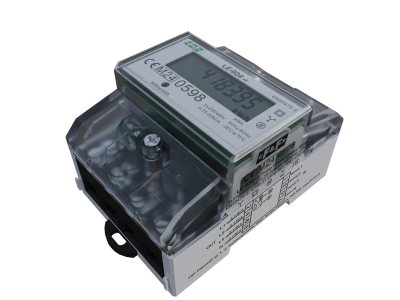

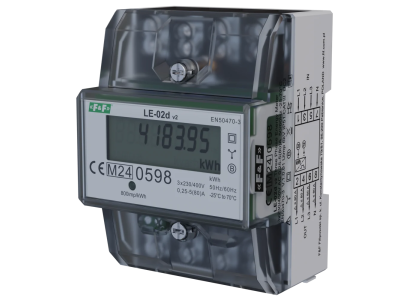

Licznik energii elektrycznej LE-02D marki F&F to zaawansowany, statyczny (elektroniczny) miernik przeznaczony do precyzyjnego monitorowania zużycia energii elektrycznej prądu przemiennego w układzie trójfazowym. Urządzenie realizuje pomiar w układzie bezpośrednim, co eliminuje konieczność stosowania zewnętrznych przekładników prądowych przy obciążeniach nieprzekraczających prądu maksymalnego 63 A. Specjalistyczny układ elektroniczny generuje impulsy pod wpływem przepływającego prądu i przyłożonego napięcia, które są następnie sumowane i przeliczane na całkowitą energię pobraną w układzie.

• Pomiar bezpośredni do 63 A: Pozwala na obsługę rozbudowanych obwodów odbiorczych bez dodatkowych komponentów.

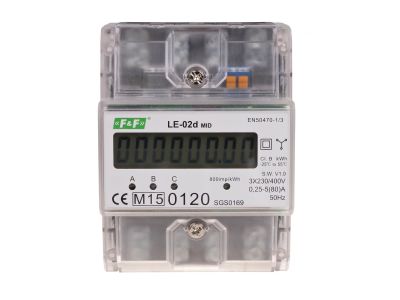

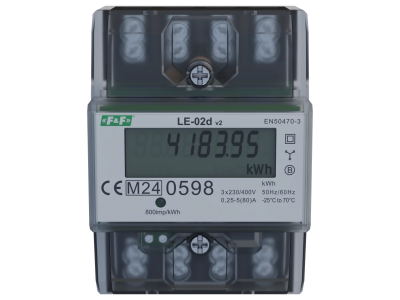

• Wyświetlacz LCD: Segmentowy ekran prezentuje dane z wysoką rozdzielczością, gdzie cyfry po przecinku oznaczają części setne (0,01 kWh odpowiada 10 Wh).
• Sygnalizacja LED: Trzy diody (L1, L2, L3) informują o poborze energii w poszczególnych fazach, a dodatkowa dioda sumaryczna miga z częstotliwością 800 imp/kWh.
• Wyjście impulsowe SO: Wyjście typu otwarty kolektor (SO+ - SO-) umożliwia integrację z systemami zdalnego odczytu i monitoringu energii.
• Zabezpieczenie przed ingerencją: Możliwość plombowania osłon zacisków wejściowych i wyjściowych skutecznie uniemożliwia obejście licznika.

Zgodność z Normami

Urządzenie LE-02D posiada certyfikację MID (Measuring Instruments Directive), co oznacza, że spełnia rygorystyczne wymagania europejskie dotyczące przyrządów pomiarowych. Dzięki temu licznik może być wykorzystywany do rozliczeń finansowych za zużytą energię elektryczną. Konstrukcja urządzenia gwarantuje wysoką klasę dokładności oraz stabilność parametrów pomiarowych w długim okresie eksploatacji, co jest kluczowe w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Licznik F&F LE-02D znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem do:

• Podliczników w budynkach wielorodzinnych i biurowcach.
• Monitorowania zużycia energii przez poszczególne maszyny i urządzenia w parkach technologicznych.
• Systemów zarządzania energią (EMS) dzięki wyjściu impulsowemu.
• Rozliczeń wewnątrzzakładowych oraz w centrach logistycznych.

Wskazówki Montażowe

Montaż licznika powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH-35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zapewnienie odpowiedniego docisku przewodów w zaciskach, aby uniknąć przegrzewania się styków przy prądzie 63 A.
• Przekrój przewodów: Dobór odpowiedniego przekroju znamionowego przewodów zasilających, dostosowanego do maksymalnego obciążenia instalacji.
• Schemat połączeń: Ścisłe przestrzeganie schematu podłączenia faz (L1, L2, L3) oraz przewodu neutralnego (N) zgodnie z oznaczeniami na obudowie.
• Plombowanie: Po zakończeniu prac montażowych zaleca się założenie plomb na osłony zacisków w celu zabezpieczenia przed nieautoryzowanym dostępem.

FAQ

1. Czy licznik LE-02D wymaga zewnętrznego zasilania?
Nie, licznik jest zasilany bezpośrednio z mierzonych faz, co upraszcza instalację w rozdzielnicy.

2. Jaka jest stała impulsowa urządzenia?
Stała impulsowa wynosi 800 imp/kWh, co pozwala na precyzyjne śledzenie zużycia energii przez systemy zewnętrzne podłączone do wyjścia SO.

3. Czy urządzenie można stosować do rozliczeń z lokatorami?
Tak, dzięki certyfikatowi MID licznik LE-02D jest prawnie dopuszczony do dokonywania rozliczeń za energię elektryczną.
