SZ200, S200 i S300P – trzy serie wyłączników nadmiarowoprądowych ABB dla bezpiecznych instalacji. Przewodnik instalatora po wyłącznikach nadmiarowoprądowych ABB

Dlaczego warto wybrać wyłączniki nadmiarowoprądowe ABB?

Gdy sto lat temu ABB wprowadzało pierwszy wyłącznik nadmiarowoprądowy, celem było jedno:

zwiększyć bezpieczeństwo użytkowników bez komplikowania pracy instalatora.

Dziś spuściznę tę kontynuują trzy komplementarne serie – SZ200, S200 i S300P – które pozwalają dobrać dokładnie taką ochronę, jakiej wymaga dany obiekt, od mieszkania przez biurowiec aż po halę produkcyjną.

Wspólne DNA serii SZ200, S200 i S300P

Choć każda linia celuje w inny segment, wszystkie bazują na platformie System pro M compact® i oferują:

Podwójny zacisk – osobne gniazdo dla szyny grzebieniowej i przewodu (≤ 35 mm²) przyspiesza okablowanie i zmniejsza ryzyko przegrzania

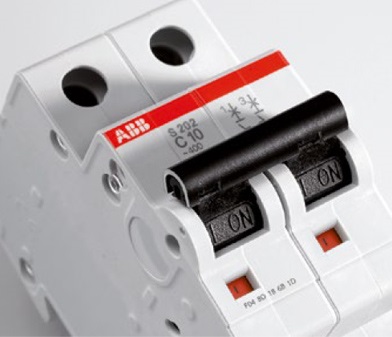

Wskaźnik pozycji styków (CPI) – jedno spojrzenie pozwala rozpoznać, czy obwód jest otwarty, co zwiększa bezpieczeństwo przy konserwacji

Akcesoria plug-&-play – styki pomocnicze, wyzwalacze, moduły zdalne i wiele innych dodatków pasuje do każdej z trzech rodzin, ograniczając stan magazynowy

Odporne znakowanie laserowe i obudowy z tworzywa bezhalogenowego, gotowe do recyklingu

SZ200 – wyłącznik idealny do instalacji mieszkaniowych

Jeśli na co dzień realizujesz instalacje w mieszkaniach i niewielkich lokalach usługowych, SZ200 prawdopodobnie spełni 100% wymagań:

Prądy znamionowe 6–63 A i charakterystyki B lub C pokrywają większość obwodów końcowych.

Kompaktowa obudowa z IP20 zabezpiecza przed dotykiem palcem – kluczowe w skrzynkach wiszących w korytarzu

Śruby niewypadające z zacisku przyspieszają wymianę urządzenia w istniejących tablicach.

Laserowy kod EAN na froncie ułatwia dokumentację powykonawczą.

Kiedy wybrać SZ200?

Tam, gdzie kluczowa jest cena, szybkość montażu i zgodność z PN-EN 60898-1 – np. w instalacjach mieszkalnych lub niewielkich biurach.

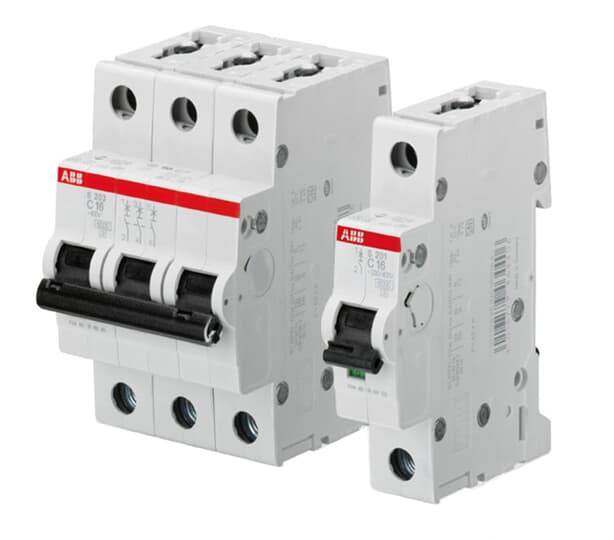

S200 – wszechstronne rozwiązanie dla instalatorów

S200 to najbardziej rozbudowana seria ABB – kompleksowe wsparcie w codziennej pracy instalatora.

Oprócz walorów opisanych wyżej wyróżnia ją:

Pełna paleta charakterystyk B, C, D, K, Z oraz wariantów od 1P do 4P dla prądów do 63 A

Podwójna certyfikacja EN 60898-1 i EN 60947-2, dzięki której ten sam aparat obsłuży obwody końcowe i odpowiedzialne ciągi zasilające.

Deklaracja środowiskowa PEP Ecopassport® – przydatna w przetargach z kryteriami ESG

Identyczne gabaryty modułu, co ułatwia modernizację starszych tablic.

Kiedy wybrać S200?

Gdy instalacja jest mieszana (gniazda + silniki) lub gdy inwestor wymaga międzynarodowych aprobat. To także pewny wybór w małych zakładach produkcyjnych.

S300P – przemysłowa moc i nowoczesna diagnostyka

Coraz więcej obiektów wymaga wyłączników o wysokiej zdolności zwarciowej (25 kA) i większych przekrojach przewodów. Właśnie tutaj wchodzi S300P:

Przekroje do 35 mm² oraz przeprojektowane zaciski ułatwiają zasilanie grubymi kablami aluminiowymi lub miedzianymi

Nowa podwójna szyna DIN pozwala demontować aparat bez odkręcania sąsiednich modułów – oszczędność czasu przy serwisie

Flaga zdarzeń rozróżnia, czy zadziałał termik, czy zwarcie – cenna informacja dla służb utrzymania ruchu.

Obniżone straty mocy zmniejszają nagrzewanie rozdzielnicy i rachunki za energię.

Pełna wymienność z akcesoriami S200/SZ200 – rozbudowa nie pociąga za sobą konieczności wymiany torów pomocniczych

Kiedy wybrać S300P?

W rozdzielniach głównych, centrach danych, stacjach ładowania EV i wszędzie tam, gdzie oczekuje się ciągłości zasilania i szybkiej diagnostyki.

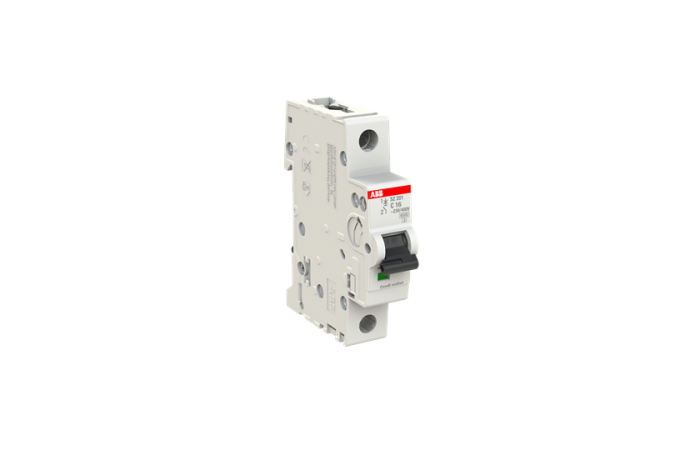

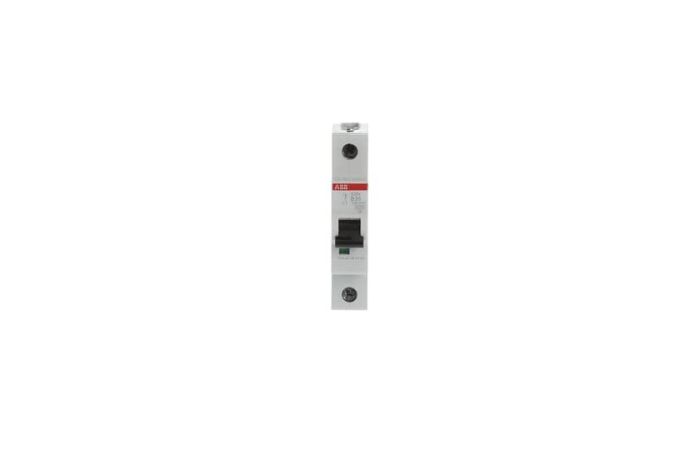

Wyłącznik nadprądowy 1P C 16A 6kA, SZ201-C16 | ...

Kod 1177109
Wyłącznik nadprądowy 1P C 20A 6kA, SZ201-C20 | ...

Kod 1177110
Wyłącznik nadprądowy 1P C 25A 6kA, SZ201-C25 | ...

Kod 1177111

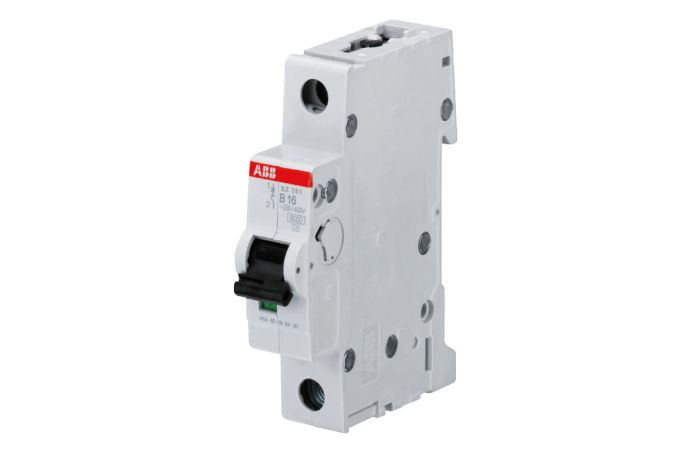

Wyłącznik nadprądowy 1P B 6A 6kA, SZ201-B6 | 2C...

Kod 1177104
Wyłącznik nadprądowy 3P C 63A 6kA, SZ203-C63 | ...

Kod 1178537

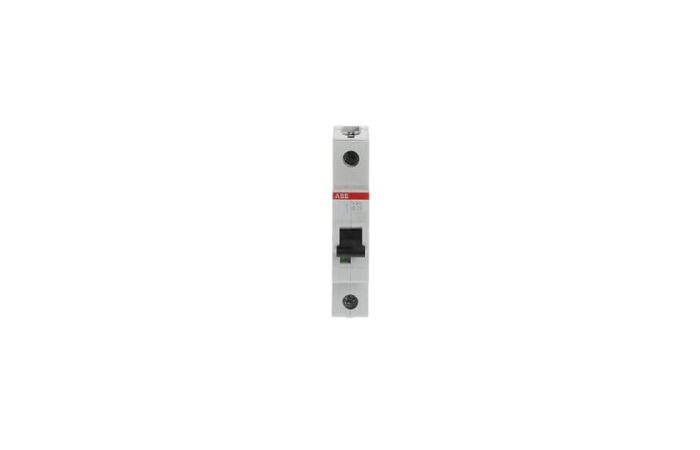

Wyłącznik nadprądowy 1P B 32A 6kA, S201-B32 | 2...

Kod 1002251

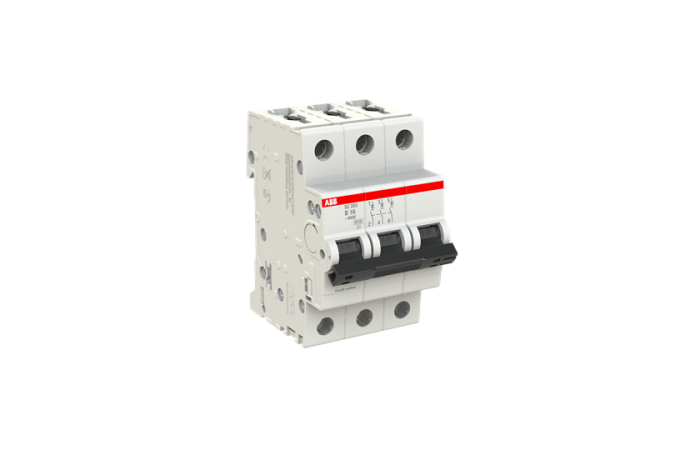

Wyłącznik nadprądowy 3P B 16A 6kA, SZ203-B16 | ...

Kod 1177075
Wyłącznik nadprądowy 1P B 25A 6kA, S201-B25 | 2...

Kod 1002246
Wyłącznik nadprądowy 3P B 20A 6kA, S203-B20 | 2...

Kod 1002321
Wyłącznik nadprądowy 1P B 20A 6kA, S201-B20 | 2...

Kod 1002242
Wyłącznik nadprądowy 3P B 16A 6kA, S203-B16 | 2...

Kod 1002319

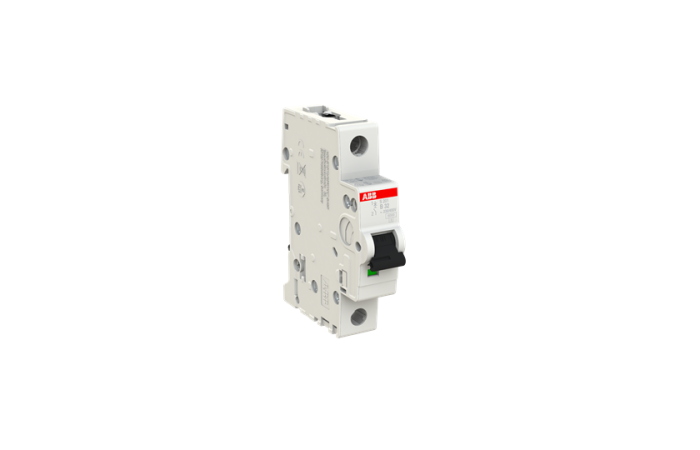

Wyłącznik nadprądowy 1P B 16A 6kA, S201-B16 | 2...

Kod 1002269

Dobór charakterystyki – przegląd kluczowych informacji

B (3–5 In) – obwody gniazd, oświetlenie LED.

C (5–10 In) – obciążenia mieszane, małe silniki HVAC.

D (10–20 In) – transformatory, silniki o dużym prądzie rozruchu.

K/Z – aplikacje specjalne: UPS, urządzenia elektroniczne wrażliwe na zanik.

Seria SZ200 występuje zazwyczaj w B i C, S200 w pełnym wachlarzu, a S300P (B, C, D) pokrywa większość przemysłowych potrzeb.

Montaż i akcesoria w praktyce

Szyny grzebieniowe montuj z tyłu zacisku, przewód z przodu – unikniesz podwójnego zaciskania jednego przewodu.

Przy wymianie na S300P zwróć uwagę, że aparat wysuwa się z podwójnej szyny ku górze; luz roboczy 20 mm z przodu rozdzielnicy wystarcza.

Styki pomocnicze możesz dokładać również później – kapsel boczny demontujesz bez wypinania przewodów.

Jeśli liczysz na zdalny reset po zadziałaniu, dodaj jednostkę automatycznego zamknięcia (do SZ200/S200) – skraca to interwencję serwisanta

Ekologia i trwałość wyłączników ABB

Obudowy wolne od halogenów oraz pełne deklaracje PEP sprawiają, że wyłączniki ABB spełniają wymagania zielonych budynków i ułatwiają uzyskanie punktów BREEAM/LEED. Laserowe oznaczenia nie ścierają się, więc aparat zachowa czytelność nawet po latach eksploatacji.

Podsumowanie – jaką serię wybrać?

SZ200 – prostota, ekonomia i szybkość w instalacjach mieszkaniowych.

S200 – uniwersalne narzędzie do większości zastosowań z bogatą gamą charakterystyk.

S300P – najwyższa wydajność i inteligentne funkcje dla przemysłu, e-mobilności i centrów danych.

Niezależnie od tego, który model wybierzesz, wszystkie trzy serie łączy kompatybilność akcesoriów, łatwość montażu i stuletnie doświadczenie ABB. Dzięki temu możesz skupić się na wykonywaniu swojej pracy szybko i bezpiecznie, a klient otrzymuje instalację gotową na przyszłe wyzwania.
