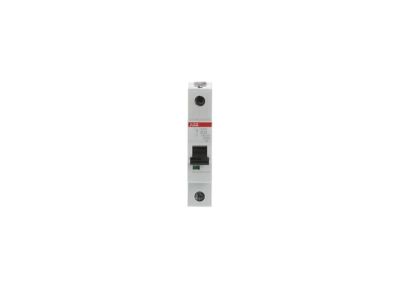

Wyłącznik nadprądowy 1P B 20A 6kA, S201-B20 | 2CDS251001R0205 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201-B20 z serii System pro M compact® to zaawansowane rozwiązanie w dziedzinie zabezpieczeń instalacji elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20A, co pozwala na skuteczną ochronę obwodów odbiorczych przed skutkami przeciążeń oraz zwarć. Jednobiegunowa konstrukcja (1P) została zaprojektowana z myślą o oszczędności miejsca w rozdzielnicy przy zachowaniu najwyższych parametrów bezpieczeństwa. Wyłącznik posiada charakterystykę wyzwalania typu B, co oznacza, że jest on przeznaczony do ochrony przewodów i odbiorników o niskich prądach rozruchowych. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA gwarantuje niezawodne przerwanie obwodu w sytuacjach awaryjnych, chroniąc infrastrukturę przed kosztownymi uszkodzeniami.

• Prąd znamionowy 20A: Optymalny dla obwodów gniazdowych i oświetleniowych o większym obciążeniu.
• Charakterystyka B: Szybka reakcja na prądy zwarciowe w zakresie 3-5 krotności prądu znamionowego.
• Zdolność zwarciowa 6kA: Wysoka wytrzymałość mechaniczna i elektryczna podczas wystąpienia zwarcia.
• Wskaźnik położenia styków: Zintegrowane okienko inspekcyjne ułatwia diagnostykę stanu pracy urządzenia.

Zgodność z Normami

Produkt ABB S201-B20 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Wyłącznik spełnia wymagania normy IEC/EN 60898-1, która definiuje standardy dla wyłączników instalacyjnych do użytku domowego i podobnego, oraz normy IEC/EN 60947-2 stosowanej w aplikacjach przemysłowych. Dzięki temu inżynierowie i projektanci mają pewność, że komponent ten zapewni stabilną pracę w szerokim spektrum warunków środowiskowych i operacyjnych.

Zastosowanie

Wyłącznik nadmiarowo-prądowy S201-B20 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i w obiektach komercyjnych oraz przemysłowych. Jest idealnym wyborem do zabezpieczania obwodów zasilających urządzenia, które nie generują dużych udarów prądowych podczas załączania. Może być stosowany w systemach automatyki budynkowej, rozdzielnicach głównych i podrozdzielnicach. Dzięki kompatybilności z akcesoriami ABB, takimi jak styki pomocnicze, wyzwalacze wzrostowe czy szyny grzebieniowe, system zabezpieczeń może być dowolnie konfigurowany i rozbudowywany zgodnie ze specyfikacją projektu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Wyłącznik S201-B20 jest przystosowany do montażu na standardowej szynie DIN (TH35), co zapewnia szybką i intuicyjną instalację. Podwójne zaciski windowe umożliwiają jednoczesne podłączenie szyn łączeniowych oraz przewodów o różnych przekrojach. Zaleca się regularną kontrolę momentu dokręcania zacisków, aby uniknąć przegrzewania się styków. Ergonomiczna dźwignia pozwala na łatwe ręczne załączanie i rozłączanie obwodu, a wyraźne oznaczenia na obudowie ułatwiają identyfikację parametrów technicznych bez konieczności demontażu urządzenia.

FAQ

• Czy wyłącznik S201-B20 nadaje się do ochrony silników? Ze względu na charakterystykę B, wyłącznik ten jest przeznaczony głównie do odbiorników rezystancyjnych lub o małej indukcyjności. Do silników o dużym prądzie rozruchowym zaleca się charakterystykę C lub D.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Urządzenie wyposażone jest w zaciski pozwalające na montaż przewodów o przekroju do 35 mm² (drut) lub 25 mm² (linka z tulejką).
• Czy produkt jest kompatybilny z szynami fazowymi innych producentów? Wyłącznik jest zoptymalizowany pod kątem systemu ABB System pro M compact®, jednak standardowe szyny DIN i grzebieniowe zgodne z normami powinny być kompatybilne.
