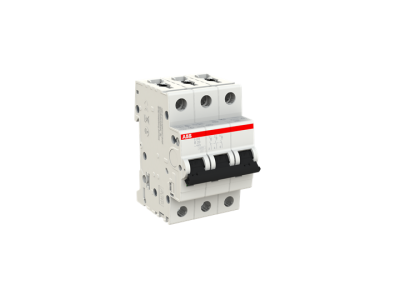

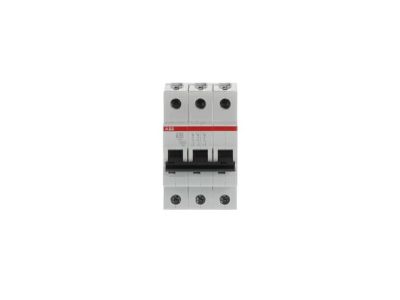

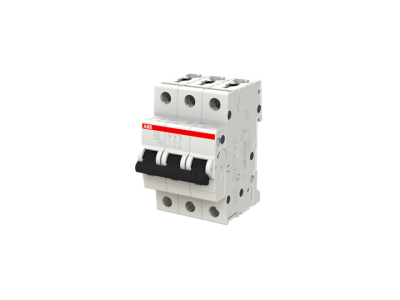

Wyłącznik nadprądowy 3P B 20A 6kA, S203-B20 | 2CDS253001R0205 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S203-B20 z serii S200 to zaawansowane rozwiązanie w dziedzinie aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa instalacji elektrycznych. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu. Prąd znamionowy wynoszący 20A w połączeniu z charakterystyką wyzwalania typu B sprawia, że aparat idealnie reaguje na niskie wartości prądów przeciążeniowych oraz zwarciowych, co jest kluczowe dla ochrony przewodów o mniejszych przekrojach oraz odbiorników o niskim prądzie rozruchowym.

• Zdolność zwarciowa: Znamionowa graniczna zdolność łączeniowa zwarciowa wynosi 6kA (zgodnie z normą IEC/EN 60898-1), co gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia gwałtownych awarii.
• Technologia zacisków: Wyłącznik wyposażony jest w opatentowane zaciski śrubowe typu Safe Connection, które minimalizują ryzyko błędnego podłączenia przewodów i zapewniają trwały styk elektryczny.
• Wskaźnik położenia styków: Wyraźna sygnalizacja wizualna (czerwony/zielony) pozwala na szybką identyfikację stanu pracy urządzenia, co podnosi standardy BHP podczas prac serwisowych.
• Trwałość: Wysoka wytrzymałość mechaniczna i elektryczna zapewnia wieloletnią, bezawaryjną eksploatację nawet w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Wyłącznik S203-B20 spełnia wymagania normy IEC/EN 60898-1, dedykowanej dla instalacji domowych i podobnych, oraz normy IEC/EN 60947-2 dla zastosowań przemysłowych. Posiada liczne certyfikaty jakościowe, w tym znaki VDE oraz CE, co umożliwia jego stosowanie w projektach na terenie całej Unii Europejskiej.

Zastosowanie

Wyłącznik ABB S203-B20 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Charakterystyka B jest optymalna dla obwodów oświetleniowych, gniazd wtykowych oraz urządzeń grzewczych, gdzie nie występują duże skoki prądu podczas załączania. Dzięki trójfazowej konstrukcji, aparat jest niezbędny do zabezpieczania silników o małej mocy, kotłów elektrycznych oraz rozdzielnic głównych i podrozdzielnic w obiektach biurowych i mieszkalnych. Jest to standardowy element systemów automatyki budynkowej, zapewniający ciągłość zasilania i ochronę mienia.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35) przy użyciu wytrzymałych zatrzasków. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się punktów styku. Aparat umożliwia podłączenie zarówno szyn grzebieniowych, jak i przewodów giętkich oraz sztywnych. Dzięki kompaktowej szerokości modułowej, S203-B20 pozwala na optymalne zagospodarowanie miejsca wewnątrz rozdzielnicy.

FAQ

• Czy charakterystyka B nadaje się do silników? Charakterystyka B jest przeznaczona głównie dla odbiorników o niskim prądzie rozruchowym. W przypadku silników o ciężkim rozruchu zaleca się stosowanie charakterystyki C lub D, jednak dla małych jednostek bezwładnościowych S203-B20 może być wystarczający.
• Jaka jest różnica między 6kA a 10kA? Wartość 6kA określa maksymalny prąd zwarciowy, jaki wyłącznik może bezpiecznie przerwać. W większości instalacji domowych i komercyjnych 6kA jest wartością w pełni wystarczającą i zgodną z projektami.
• Czy wyłącznik można zasilać od góry i od dołu? Tak, konstrukcja wyłączników ABB serii S200 pozwala na dowolne doprowadzenie zasilania (zaciski górne lub dolne) bez wpływu na parametry ochronne urządzenia.
