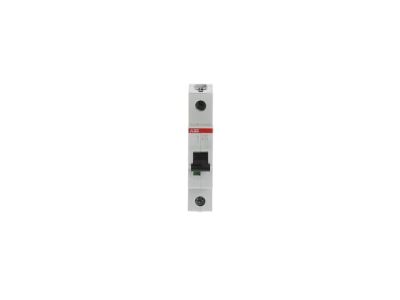

Wyłącznik nadprądowy 1P B 25A 6kA, S201-B25 | 2CDS251001R0255 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201-B25 z profesjonalnej serii S200 to zaawansowany element aparatury modułowej, zaprojektowany do precyzyjnej ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Prąd znamionowy o wartości 25A pozwala na bezpieczną obsługę obwodów o znacznym poborze mocy, zapewniając ciągłość zasilania przy zachowaniu najwyższych standardów bezpieczeństwa. Urządzenie posiada charakterystykę wyzwalania typu B, co oznacza, że wyzwalacz elektromagnetyczny reaguje przy prądzie od 3 do 5-krotności prądu znamionowego, co jest optymalne dla obwodów o niskich prądach rozruchowych. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA gwarantuje skuteczne i bezpieczne przerwanie obwodu w warunkach awaryjnych, chroniąc podłączone urządzenia oraz strukturę kablową. Jednobiegunowa konstrukcja (1P) zajmuje tylko jeden moduł w rozdzielnicy, co pozwala na efektywne zarządzanie przestrzenią montażową.

Zgodność z Normami

Produkt ABB S201-B25 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach pracy. Wyłącznik spełnia wymagania normy IEC/EN 60898-1, dedykowanej dla instalacji domowych i podobnych, oraz normy IEC/EN 60947-2, co pozwala na jego stosowanie w aplikacjach przemysłowych. Posiadane certyfikaty i dopuszczenia techniczne gwarantują, że aparat ten jest w pełni zgodny z europejskimi dyrektywami bezpieczeństwa, co jest kluczowe dla projektantów i wykonawców instalacji elektroenergetycznych.

Zastosowanie

Wyłącznik nadmiarowo-prądowy o charakterystyce B i prądzie 25A znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz w obiektach użyteczności publicznej. Jest dedykowany przede wszystkim do ochrony obwodów odbiorczych, takich jak gniazda wtykowe ogólnego przeznaczenia, obwody oświetleniowe o dużej mocy oraz urządzenia grzewcze. Dzięki swojej charakterystyce, doskonale sprawdza się w ochronie odbiorników rezystancyjnych i lekko indukcyjnych, gdzie nie występują duże uderzenia prądu przy załączaniu. Jest to niezastąpiony element w nowoczesnych rozdzielnicach niskiego napięcia, gdzie liczy się precyzja działania i trwałość komponentów.

Wskazówki Montażowe

Montaż wyłącznika ABB S201-B25 powinien być realizowany na standardowej szynie montażowej DIN (TH35) zgodnie z obowiązującymi przepisami SEP. Urządzenie wyposażone jest w ergonomiczne zaciski śrubowe typu windowego, które umożliwiają pewne mocowanie przewodów sztywnych oraz giętkich (z tulejkami). Podwójne gniazda przyłączeniowe pozwalają na jednoczesne podłączenie szyn grzebieniowych oraz przewodów zasilających, co znacząco przyspiesza prace instalacyjne. Podczas montażu należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić optymalny styk elektryczny i uniknąć zjawiska nadmiernego nagrzewania się połączeń. Wyraźny wskaźnik położenia styków (zielony/czerwony) ułatwia diagnostykę i serwisowanie instalacji.

FAQ

• Czy wyłącznik S201-B25 nadaje się do ochrony silników? Ze względu na charakterystykę B, wyłącznik ten jest przeznaczony do obwodów o niskim prądzie rozruchowym. Do silników o ciężkim rozruchu zaleca się stosowanie charakterystyki C lub D.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Wyłączniki serii S200 zazwyczaj obsługują przewody o przekroju do 35 mm², co pozwala na dużą elastyczność w projektowaniu instalacji.
• Czy urządzenie może pracować w instalacjach prądu stałego (DC)? Model S201-B25 jest zoptymalizowany pod kątem prądu przemiennego (AC). Do aplikacji DC zaleca się stosowanie dedykowanych wyłączników serii S200M UC.
