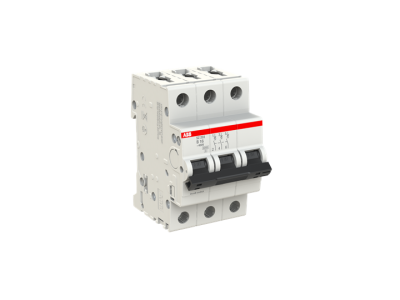

Wyłącznik nadprądowy 3P B 16A 6kA, SZ203-B16 | 2CDS253025R0165 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy SZ203-B16 renomowanej marki ABB to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o kompleksowej ochronie trójfazowych obwodów elektrycznych. Urządzenie pełni kluczową rolę w zabezpieczaniu instalacji przed skutkami przeciążeń oraz zwarć, co bezpośrednio przekłada się na ciągłość zasilania i bezpieczeństwo mienia. Model ten charakteryzuje się prądem znamionowym wynoszącym 16A, co pozwala na stabilną pracę obwodów o umiarkowanym obciążeniu. Wykorzystanie trzech biegunów (3P) umożliwia jednoczesne rozłączanie wszystkich trzech faz w przypadku wykrycia nieprawidłowości, co jest niezbędne w profesjonalnych systemach zasilania AC.

• Charakterystyka wyzwalania B: Zapewnia szybką reakcję przy prądzie magnetycznym w zakresie od 3 do 5-krotności prądu znamionowego, co czyni go idealnym do ochrony odbiorników o niskich prądach rozruchowych.
• Zdolność zwarciowa 6kA: Wytrzymałość na prądy zwarciowe do 6000A gwarantuje bezpieczne przerwanie obwodu nawet w ekstremalnych warunkach awaryjnych.
• Konstrukcja 3-biegunowa: Pełna ochrona i separacja trzech faz w jednym module, co optymalizuje miejsce w rozdzielnicy.
• Niezawodność ABB: Seria SZ łączy w sobie trwałość mechaniczną z precyzją działania wyzwalaczy termobimetalowych i elektromagnetycznych.

Zgodność z Normami

Wyłącznik SZ203-B16 został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Spełnia on wymagania normy IEC/EN 60898-1, która definiuje parametry pracy wyłączników instalacyjnych do użytku domowego i podobnych zastosowań. Dzięki temu inżynierowie i instalatorzy mają pewność, że produkt przeszedł rygorystyczne testy w zakresie wytrzymałości dielektrycznej, odporności na udary oraz powtarzalności cykli łączeniowych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz w lekkim przemyśle. Ze względu na charakterystykę B, wyłącznik SZ203-B16 jest rekomendowany do zabezpieczania:

• Obwodów oświetleniowych wykorzystujących tradycyjne i nowoczesne źródła światła.
• Gniazd wtykowych ogólnego przeznaczenia w biurach i mieszkaniach.
• Urządzeń grzewczych i rezystancyjnych, gdzie nie występują duże skoki prądu podczas załączania.
• Systemów sterowania i automatyki budynkowej wymagających stabilnego zabezpieczenia nadprądowego.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem koniecznym dla zachowania parametrów ochronnych urządzenia. Wyłącznik SZ203-B16 jest przystosowany do montażu na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować się do zaleceń producenta dotyczących siły docisku zacisków śrubowych, aby uniknąć zjawiska luzowania się przewodów pod wpływem drgań i zmian temperatury.
• Przekrój przewodów: Zaciski urządzenia pozwalają na podłączenie przewodów o odpowiednim przekroju znamionowym, co zapewnia minimalizację strat energii i ograniczenie nagrzewania się styków.
• Pozycja pracy: Urządzenie może być montowane w dowolnej pozycji, jednak zaleca się zachowanie przejrzystości w rozdzielnicy poprzez pionowy montaż i czytelne etykietowanie sekcji.

FAQ

1. Czy wyłącznik SZ203-B16 może być stosowany w obwodach z silnikami?
Charakterystyka B jest przeznaczona głównie dla obwodów o niskim prądzie rozruchowym. W przypadku silników o ciężkim rozruchu zaleca się stosowanie wyłączników o charakterystyce C lub D.

2. Co oznacza parametr 6kA na obudowie?
Jest to znamionowa zwarciowa zdolność łączeniowa. Oznacza ona maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie bezpiecznie przerwać bez trwałego uszkodzenia aparatu.

3. Czy produkt jest kompatybilny z szynami grzebieniowymi?
Tak, konstrukcja zacisków ABB serii SZ umożliwia wygodne łączenie wyłączników za pomocą standardowych szyn łączeniowych, co znacznie przyspiesza prace prefabrykacyjne w rozdzielnicach.
