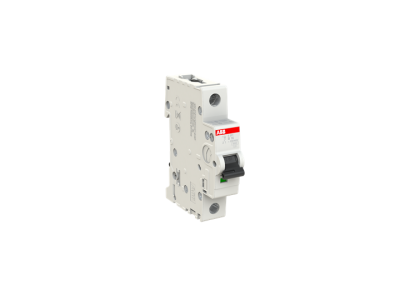

Wyłącznik nadprądowy 1P B 16A 6kA, S201-B16 | 2CDS251001R1165 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201-B16 z serii System pro M compact® to zaawansowane rozwiązanie w dziedzinie zabezpieczeń instalacji elektrycznych. Urządzenie jednobiegunowe (1P) o prądzie znamionowym 16A zostało zaprojektowane z myślą o skutecznej ochronie obwodów przed skutkami przeciążeń oraz zwarć. Wyłącznik charakteryzuje się zdolnością zwarciową na poziomie 6kA, co gwarantuje bezpieczeństwo pracy w standardowych instalacjach budownictwa mieszkaniowego oraz komercyjnego. Charakterystyka wyzwalania typu B jest idealnie dopasowana do ochrony obwodów o niskich prądach rozruchowych, takich jak obwody oświetleniowe czy gniazda wtykowe ogólnego przeznaczenia.

• Znamionowa zdolność łączeniowa: Wartość 6kA zapewnia wysoką odporność na prądy zwarciowe, chroniąc infrastrukturę kablową.
• Charakterystyka B: Precyzyjne wyzwalanie magnetyczne w zakresie 3-5 krotności prądu znamionowego.
• Trwałość mechaniczna i elektryczna: Konstrukcja ABB gwarantuje tysiące cykli łączeniowych, co przekłada się na wieloletnią bezawaryjną eksploatację.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy podnosi poziom bezpieczeństwa podczas prac serwisowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, co potwierdza jego najwyższą jakość wykonania. Wyłącznik S201-B16 jest zgodny z normą IEC/EN 60898-1, która definiuje standardy dla wyłączników instalacyjnych do użytku domowego i podobnego. Dzięki temu inżynierowie i projektanci mogą mieć pewność, że komponent ten przeszedł rygorystyczne testy laboratoryjne pod kątem powtarzalności wyzwalania oraz wytrzymałości dielektrycznej.

Zastosowanie

Wyłącznik nadmiarowo-prądowy ABB S201-B16 znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest dedykowany do pracy w sieciach prądu przemiennego (AC). Idealnie sprawdza się w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych oraz w lekkim przemyśle. Dzięki charakterystyce B, jest optymalnym wyborem do zabezpieczania odbiorników rezystancyjnych oraz urządzeń o niewielkim udarze prądowym przy rozruchu, minimalizując ryzyko nieuzasadnionych zadziałań zabezpieczenia.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35) o szerokości 35 mm. Ergonomiczne zaciski windowe pozwalają na bezpieczne przyłączenie przewodów o różnych przekrojach, zapewniając trwały styk elektryczny. Zaleca się regularną kontrolę momentu dokręcania zacisków, aby uniknąć przegrzewania się punktów styku. Konstrukcja obudowy umożliwia łatwą integrację z innymi aparatami modułowymi serii S200 przy użyciu szyn grzebieniowych, co znacząco skraca czas prefabrykacji rozdzielnicy.

FAQ

• Czy wyłącznik S201-B16 nadaje się do ochrony silników? Ze względu na charakterystykę B, wyłącznik ten jest przeznaczony głównie do obwodów oświetleniowych i gniazd. Do silników o dużym prądzie rozruchowym zaleca się stosowanie charakterystyki C lub D.
• Jaka jest szerokość modułowa tego urządzenia? Wyłącznik zajmuje jeden standardowy moduł o szerokości 17,5 mm na szynie DIN.
• Czy urządzenie może pracować w dowolnej pozycji? Tak, konstrukcja wyłączników ABB pozwala na montaż w pionie lub poziomie bez wpływu na parametry wyzwalania.
