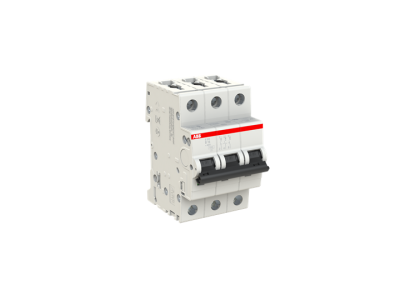

Wyłącznik nadprądowy 3P B 16A 6kA, S203-B16 | 2CDS253001R0165 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S203-B16 z serii S200 to zaawansowane rozwiązanie w dziedzinie aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa instalacji elektrycznych. Urządzenie posiada trzy bieguny (3P), co umożliwia jednoczesne zabezpieczenie trzech faz obwodu. Prąd znamionowy wynoszący 16A w połączeniu z charakterystyką wyzwalania typu B sprawia, że wyłącznik idealnie reaguje na niskie wartości prądów przeciążeniowych oraz zwarciowych, co jest kluczowe dla ochrony przewodów o mniejszych przekrojach oraz odbiorników o niskim prądzie rozruchowym.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi 6kA, co gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia zwarcia w typowych instalacjach budynkowych i przemysłowych.
• Konstrukcja 3-polowa: Zapewnia kompleksową ochronę układów trójfazowych, zajmując optymalną przestrzeń w rozdzielnicy.
• Mechanizm wyzwalający: Wyposażony w wyzwalacz termiczny dla ochrony przed przeciążeniem oraz wyzwalacz elektromagnetyczny dla ochrony przed zwarciem.
• Trwałość i niezawodność: Produkty ABB serii S200 charakteryzują się wysoką wytrzymałością mechaniczną i elektryczną, co przekłada się na długie lata bezawaryjnej eksploatacji.

Zgodność z Normami

Wyłącznik S203-B16 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość. Urządzenie spełnia wymagania normy IEC/EN 60898-1, która definiuje standardy dla wyłączników nadprądowych do użytku domowego i podobnych instalacji. Dzięki temu inżynierowie i instalatorzy mają pewność, że produkt przeszedł restrykcyjne testy dotyczące zdolności łączeniowej, charakterystyki czasowo-prądowej oraz bezpieczeństwa izolacji.

Zastosowanie

Model S203-B16 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz sektorze komercyjnym. Charakterystyka B jest dedykowana przede wszystkim do ochrony obwodów oświetleniowych, gniazd wtykowych oraz urządzeń grzewczych, gdzie nie występują duże udary prądowe przy rozruchu. Dzięki trójfazowej budowie, wyłącznik ten jest niezastąpiony przy zabezpieczaniu silników o małej mocy, kotłów elektrycznych oraz innych odbiorników siłowych pracujących w sieciach AC.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35), co znacząco skraca czas prac instalacyjnych. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaciski windowe pozwalają na bezpieczne wprowadzenie przewodów o różnych przekrojach, zapewniając ich stabilne unieruchomienie.

FAQ

• Czy wyłącznik S203-B16 nadaje się do ochrony silników? Tak, o ile prąd rozruchowy silnika nie powoduje niepożądanego zadziałania charakterystyki B. Dla silników o ciężkim rozruchu zaleca się charakterystykę C lub D.
• Jaka jest główna zaleta serii S200 od ABB? Jest to przede wszystkim wysoka jakość wykonania, szeroka gama akcesoriów pomocniczych oraz pełna certyfikacja międzynarodowa.
• Czy urządzenie może pracować w dowolnej pozycji? Tak, konstrukcja wyłącznika pozwala na montaż w pionie lub poziomie na szynie DIN bez wpływu na parametry pracy.
