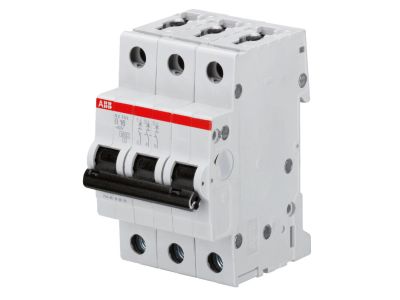

Wyłącznik nadprądowy 3P C 63A 6kA, SZ203-C63 | 2CDS253025R0634 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB SZ203-C63 to zaawansowany komponent aparatury modułowej, zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa w instalacjach trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63A, co pozwala na obsługę obwodów o znacznym obciążeniu prądowym. Dzięki zastosowaniu charakterystyki wyzwalania typu C, wyłącznik jest idealnie przystosowany do ochrony odbiorników o zwiększonym prądzie rozruchowym, minimalizując ryzyko niepożądanych zadziałań podczas startu urządzeń.

• Konfiguracja 3-biegunowa (3P): Umożliwia jednoczesne rozłączanie trzech faz, co jest kluczowe dla pełnej ochrony silników i maszyn zasilanych napięciem 400V AC.
• Zdolność zwarciowa 6kA: Znamionowa graniczna zdolność zwarciowa na poziomie 6000A gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia gwałtownych awarii, chroniąc infrastrukturę kablową przed zniszczeniem.
• Niezawodność ABB: Seria SZ200 to synonim trwałości mechanicznej i elektrycznej, co przekłada się na długoletnią, bezawaryjną eksploatację w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań elektroinstalacyjnych. Wyłącznik spełnia wymagania normy IEC/EN 60898-1, co definiuje go jako bezpieczne rozwiązanie do zastosowań domowych i podobnych, a także posiada certyfikację dopuszczającą go do użytku w rozdzielnicach przemysłowych. Zastosowane materiały izolacyjne są wolne od halogenów i charakteryzują się wysoką odpornością termiczną.

Zastosowanie

Wyłącznik SZ203-C63 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Ze względu na charakterystykę C oraz wysoki prąd znamionowy 63A, jest on rekomendowany do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach piętrowych i obiektowych.
• Ochrony obwodów zasilających silniki elektryczne o średniej mocy.
• Zabezpieczania systemów klimatyzacji, wentylacji oraz dużych grup oświetleniowych, gdzie występują prądy udarowe.
• Zastosowań w budownictwie wielorodzinnym jako element zabezpieczający piony zasilające.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o dużym przekroju, co jest niezbędne przy prądzie 63A w celu uniknięcia spadków napięcia.
• Pozycja pracy: Urządzenie może być montowane w dowolnej pozycji, jednak zaleca się zachowanie standardowego kierunku zasilania (od góry) dla przejrzystości instalacji.

FAQ

• Czy wyłącznik SZ203-C63 nadaje się do ochrony instalacji fotowoltaicznych? Tak, może być stosowany po stronie AC instalacji PV jako zabezpieczenie nadmiarowo-prądowe inwerterów trójfazowych o odpowiedniej mocy.
• Jaka jest różnica między charakterystyką B a C w tym modelu? Charakterystyka C, zastosowana w tym modelu, pozwala na wyzwalanie magnetyczne przy prądzie 5-10 razy większym od znamionowego, podczas gdy typ B reaguje już przy 3-5 krotnym przekroczeniu prądu, co czyni model C bardziej odpornym na prądy rozruchowe.
• Czy produkt posiada wskaźnik położenia styków? Tak, wyłączniki ABB serii SZ posiadają wyraźną sygnalizację stanu pracy, co podnosi bezpieczeństwo podczas prac serwisowych.
