Jak działa stabilizator napięcia?

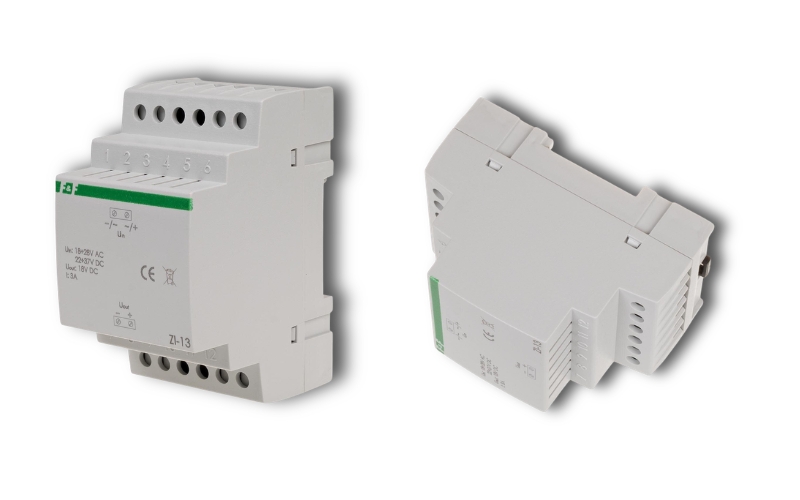

Jak działa stabilizator napięcia? To urządzenie utrzymuje stałe napięcie wyjściowe niezależnie od wahań wejściowych czy zmian obciążenia. Chroni układy elektroniczne przed uszkodzeniami spowodowanymi niestabilnym zasilaniem. Wahania napięcia występują powszechnie w sieciach elektrycznych, co wpływa na pracę urządzeń. Stabilizator napięcia wyrównuje te odchylenia, zapewniając bezpieczne warunki. Jak działa stabilizator napięcia w praktyce? Szczegółowy opis działania stabilizatora napięcia znajduje się w poniższym artykule.

Rodzaje stabilizatorów napięcia – przegląd głównych typów

To, jak działa stabilizator napięcia, zależy od jego typu. Występują trzy główne rodzaje tego urządzenia.

Stabilizator liniowy: prosty i niezawodny, idealny do niskich szumów.
Stabilizator impulsowy: wysoka sprawność, do aplikacji bateryjnych.
Stabilizator LDO: niski spadek napięcia, do zasilania z bliskich wartości wejściowych.

Każdy dostosowany jest do innych zastosowań. Stabilizator napięcia liniowy dostarcza napięcie niższe od wejściowego, działając jak regulowany opornik. Impulsowy umożliwia podwyższanie lub obniżanie napięcia dzięki przełączaniu. LDO to wariant liniowy z minimalnym spadkiem. Nasza hurtownia elektryczna oferuje komponenty do budowy układów z tymi stabilizatorami.

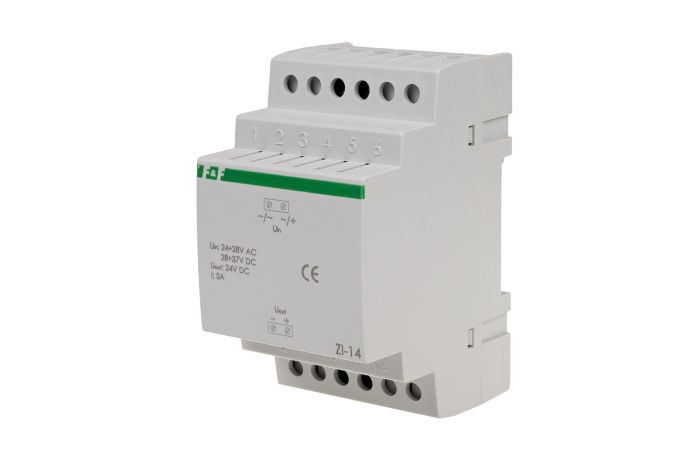

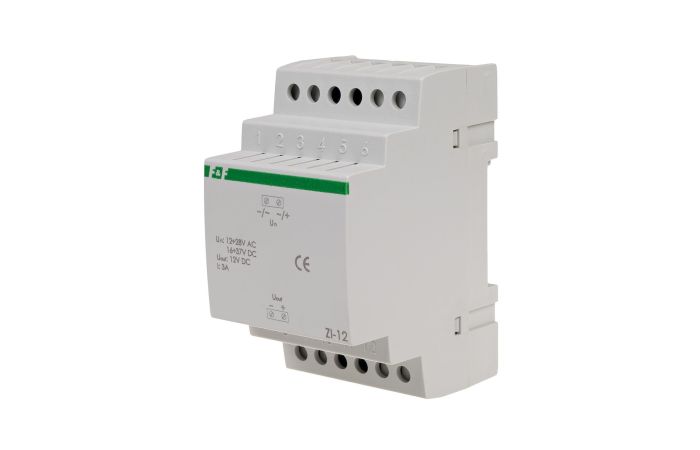

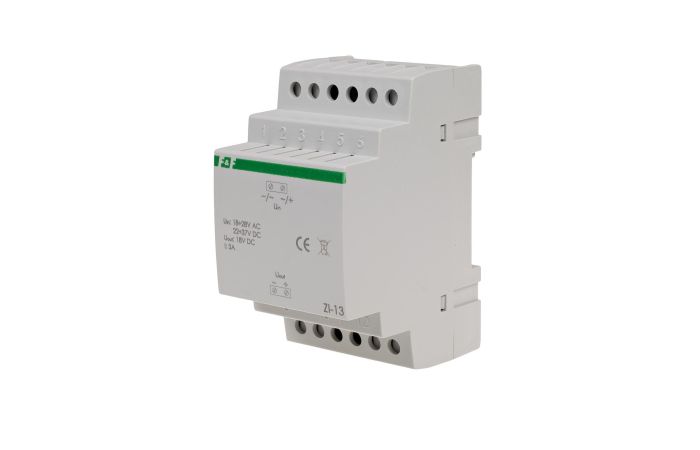

Polecane dla Ciebie

Jak działa stabilizator napięcia liniowy?

Jak działa stabilizator napięcia liniowy? Rozprasza nadmiar energii jako ciepło, utrzymując stałe wyjście poniżej wejściowego. Składa się z tranzystora szeregowego, źródła referencyjnego i wzmacniacza błędu. Nowoczesne wersje scalone oferują ochronę przed przeciążeniem i przegrzaniem. Dzielą się na modele o stałym lub regulowanym napięciu, dodatnim lub ujemnym. Stabilizator napięcia liniowy wyróżnia się niskim poziomem szumów i prostotą. Wymaga radiatora przy dużej różnicy napięć.

Jak działa stabilizator napięcia impulsowy?

Jak działa stabilizator napięcia impulsowy? Wykorzystuje szybkie przełączanie tranzystora i elementy magazynujące energię jak cewka i kondensator. Dzięki samoindukcji umożliwia uzyskanie napięcia wyższego niż wejściowe. Przetwarza energię efektywnie, osiągając sprawność powyżej 80%. Stabilizator napięcia impulsowy reaguje szybko na zmiany i generuje mało ciepła. Moduluje szerokość impulsu PWM, kontrolując średnią wartość wyjściową. Nadaje się do urządzeń przenośnych i systemów o dużej mocy.

Jak działa stabilizator napięcia liniowy LDO?

Jak działa stabilizator napięcia LDO? To liniowy wariant wymagający minimalnej różnicy między wejściem a wyjściem, często poniżej 1 V. Używa tranzystora MOSFET lub bipolarnego jako elementu regulacyjnego. Stabilizator napięcia LDO zapewnia czystą wyjściową wartość z niskimi szumami. Wzmacniacz błędu kontroluje przewodzący element, minimalizując straty. Idealny do bateryjnego zasilania, gdzie wejście zbliża się do wyjściowego.
