Stabilizator impulsowy 18V ZI-13 18-28V AC / 22-37V DC 3A | ZI-13 F&F

Opis i Kluczowe Cechy

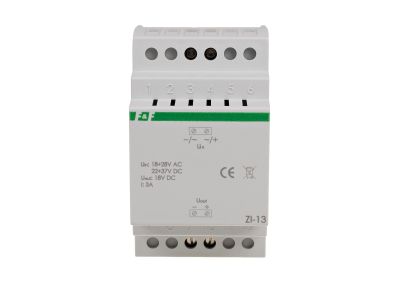

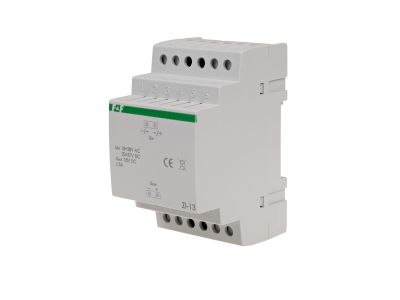

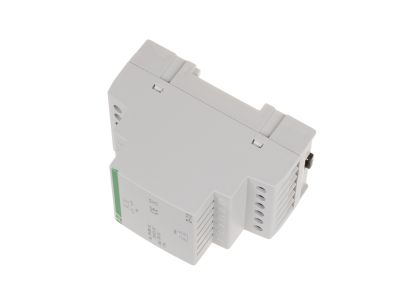

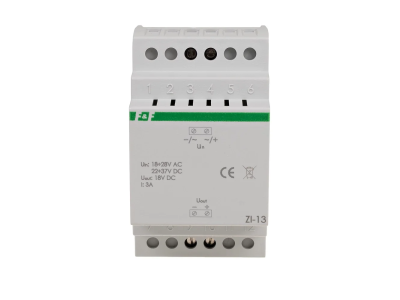

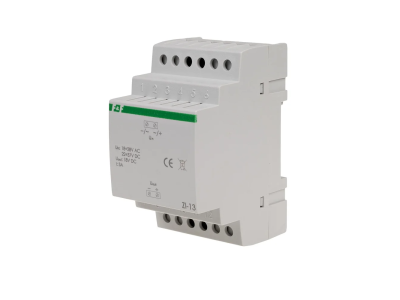

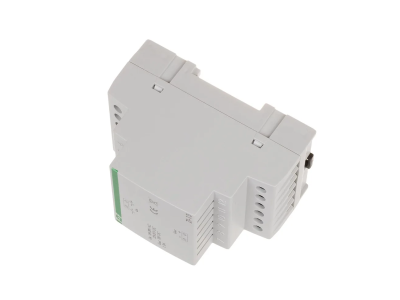

Stabilizator impulsowy niskiego napięcia ZI-13 to niezawodne źródło stabilizowanego napięcia wyjściowego 18 V DC przy prądzie obciążenia do 3 A. Urządzenie zajmuje 3 moduły (52,5 mm) i montowane jest na szynie 35 mm, co pozwala na łatwą integrację w rozdzielnicach. Dzięki możliwości zasilania zarówno napięciem przemiennym (18–28 V AC), jak i stałym (22–37 V DC) sprawdza się w różnorodnych instalacjach niskonapięciowych.

• Napięcie zasilania 18–28 V AC / 22–37 V DC: elastyczność podłączenia – można wykorzystać dostępne źródła napięcia bez konieczności stosowania dodatkowych konwerterów.
• Maksymalny prąd obciążenia 3 A: wystarczający do zasilania sterowników, czujników, przekaźników i innych odbiorników niskonapięciowych.
• Stabilizowane napięcie wyjściowe 18 V DC: gwarantuje stałe napięcie niezależnie od wahań sieci zasilającej i zmian obciążenia, co chroni podłączone urządzenia.
• Ograniczenie prądowe przy przeciążeniu: w przypadku wzrostu obciążenia powyżej Imax zasilacz stabilizuje prąd, a przy zwarciu przechodzi w tryb pracy z częstotliwością ok. 1,5 kHz (sygnalizowany piskiem), zabezpieczając instalację.
• Kompaktowa obudowa 3 moduły (52,5 mm): oszczędza miejsce w rozdzielnicy, ułatwia rozplanowanie aparatury modułowej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do montażu w suchych pomieszczeniach z zachowaniem stopnia ochrony IP20 typowego dla aparatury rozdzielnicowej.

Zastosowanie

Stabilizator impulsowy ZI-13 dedykowany jest do zasilania urządzeń wymagających stabilnego napięcia stałego 18 V DC w instalacjach niskonapięciowych. Sprawdza się w następujących scenariuszach:

• Zasilanie sterowników PLC, modułów wejść/wyjść oraz przekaźników w szafach sterowniczych.
• Zasilanie czujników (temperatury, wilgotności, ruchu) i elementów wykonawczych w automatyce budynkowej.
• Zasilanie systemów sygnalizacji, alarmowych oraz urządzeń mikroprocesorowych (z zaleceniem zastosowania dodatkowego filtru w przypadku bardzo czułych układów).
• Zasilanie taśm LED i innych odbiorników niskonapięciowych wymagających stabilizowanego napięcia 18 V DC.

Wskazówki Montażowe

Montaż stabilizatora może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia (świadectwo kwalifikacyjne SEP) po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy zamontować na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20. Przekrój przewodów przyłączeniowych dobrać do prądu obciążenia – maksymalny przekrój zacisków śrubowych wynosi 4,0 mm². Moment dokręcający zacisków nie powinien przekraczać 0,5 Nm. Podczas pracy z czułymi urządzeniami radiowymi lub mikroprocesorowymi zaleca się zainstalowanie dodatkowego filtru (dławik skompensowany prądowo 2×5–15 mH + kondensator 0,33–1 µF) między zasilaczem a odbiornikiem.

FAQ

• Czy stabilizator może pracować z napięciem stałym? Tak, dopuszczalny zakres napięcia stałego wynosi 22–37 V DC – może to być napięcie pulsujące lub filtrowane.
• Jaki jest stopień ochrony urządzenia? Stopień ochrony wynosi IP20 – przeznaczone do montażu w suchych rozdzielnicach, bez narażenia na wilgoć i pył.
• Co się dzieje w przypadku przeciążenia lub zwarcia na wyjściu? Po przekroczeniu maksymalnego prądu obciążenia zasilacz przechodzi w tryb stabilizacji prądowej – napięcie wyjściowe spada. Przy zwarciu częstotliwość pracy spada do ok. 1,5 kHz, co objawia się wyraźnym piskiem; układ zabezpiecza się przed uszkodzeniem.
