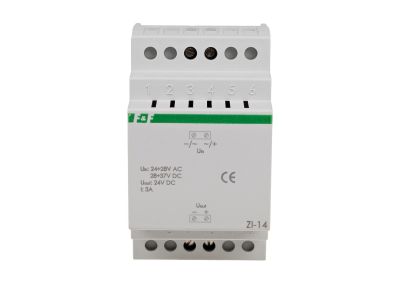

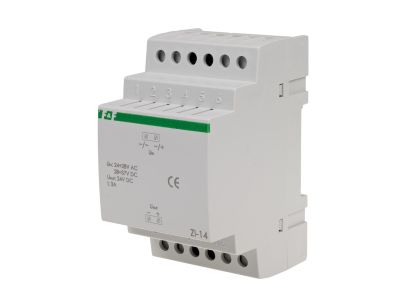

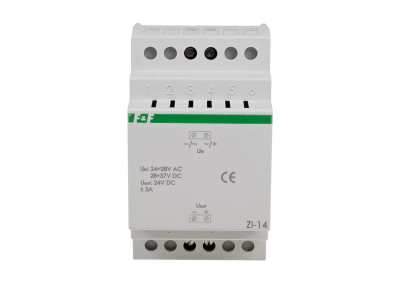

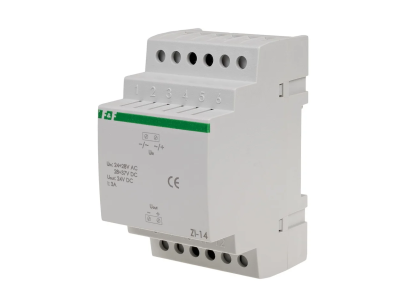

Stabilizator impulsowy ZI-14 24V 24-28V AC / 28-37V DC 3A | ZI-14 F&F

Opis i Kluczowe Cechy

Stabilizator impulsowy ZI-14 to urządzenie niskiego napięcia przeznaczone do montażu na szynie TH35 (DIN). Oferuje stabilne napięcie wyjściowe 24 V DC przy maksymalnym prądzie obciążenia 3 A, co pozwala bezpiecznie zasilać odbiorniki automatyki i sterowania. Uniwersalność zapewnia możliwość podłączenia napięcia przemiennego 24–28 V AC lub stałego 28–37 V DC. Szerokość 3 moduły (52,5 mm) umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy.

• Napięcie wejściowe 24–28 V AC / 28–37 V DC: Elastyczność zasilania – urządzenie można podłączyć zarówno do typowej instalacji przemiennej, jak i do obwodów stałego napięcia.
• Napięcie wyjściowe 24 V DC, prąd 3 A: Stabilne napięcie zasilania dla sterowników PLC, przekaźników, czujników i elementów wykonawczych bez ryzyka przeciążenia.
• Kompaktowa obudowa 3 moduły (52,5 mm): Mniejsze zapotrzebowanie na miejsce w rozdzielnicy ułatwia projektowanie i rozbudowę szaf sterowniczych.
• Zaciski śrubowe o przekroju do 4 mm²: Pewne i szybkie przyłączanie przewodów, moment dokręcający 0,5 Nm zapewnia trwałe połączenie.
• Stopień ochrony IP20: Bezpieczna eksploatacja w suchych pomieszczeniach, wewnątrz obudów rozdzielnic – ochrona przed dotykiem bezpośrednim.

Zgodność z Normami

Stabilizator impulsowy ZI-14 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN i posiada certyfikat CE. Urządzenie spełnia wymagania dotyczące bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Stabilizator impulsowy ZI-14 sprawdza się w systemach automatyki przemysłowej i budynkowej, gdzie konieczne jest stabilne napięcie 24 V DC o prądzie do 3 A. Dzięki uniwersalnemu zasilaniu AC/DC znajduje zastosowanie w różnorodnych instalacjach.

• Zasilanie sterowników PLC i modułów przekaźnikowych
• Zasilanie czujników przemysłowych, elementów wykonawczych (zawory, siłowniki) oraz sygnalizatorów
• Zasilanie bramek komunikacyjnych, interfejsów i systemów kontroli dostępu
• Zasilanie układów automatyki budynkowej, np. central wentylacyjnych, oświetlenia awaryjnego

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Stabilizator przeznaczony jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony IP20 lub wyższym. Przekrój przewodów dobierz do prądu obciążenia (min. 1,5 mm² dla 3 A). Zaciski śrubowe dokręcaj momentem 0,5 Nm zgodnie z dokumentacją producenta. W przypadku bardzo czułych urządzeń radiowych lub mikroprocesorowych zaleca się zainstalowanie dodatkowego filtru (dławik 2×5–15 mH i kondensator 0,33–1 µF) pomiędzy zasilaczem a odbiornikiem.

FAQ

• Czy stabilizator posiada podświetlenie LED? Nie, urządzenie nie jest wyposażone w żadne podświetlenie – przeznaczenie wyłącznie do zasilania.
• Jaki stopień ochrony ma ZI-14? IP20 – ochrona przed dostępem palcem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć ani zalanie, dlatego montaż wymaga suchego pomieszczenia.
• Jak zachowuje się urządzenie przy przeciążeniu lub zwarciu? Przy obciążeniu powyżej 3 A stabilizator przechodzi w tryb ograniczenia prądu – napięcie wyjściowe spada. W przypadku zwarcia na wyjściu urządzenie pracuje z częstotliwością ok. 1,5 kHz, co objawia się charakterystycznym piskiem. Jest to normalna praca ochronna, nie uszkadzająca zasilacza.
