Stabilizator impulsowy 12V DC ZI-12 12-28V AC / 16-37V DC 3A 3A | ZI-12 F&F

Opis i Kluczowe Cechy

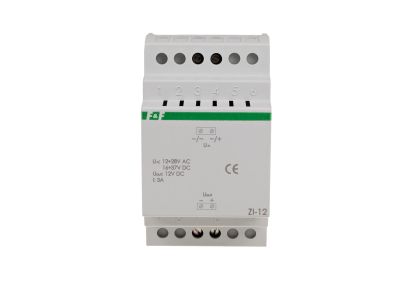

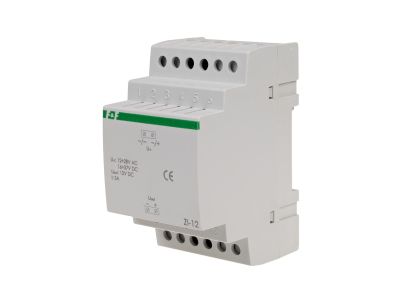

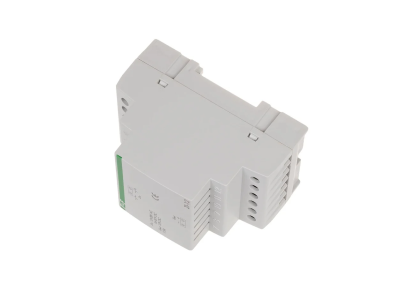

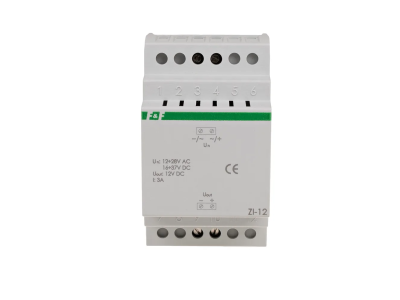

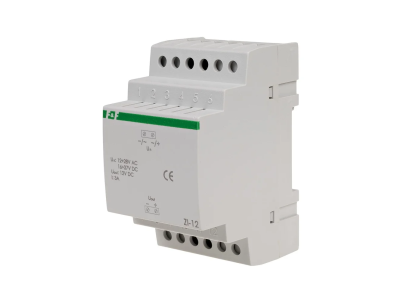

Stabilizator impulsowy ZI-12 to kompaktowe urządzenie przystosowane do montażu na szynie 35 mm, zajmujące 3 moduły (52,5 mm). Zapewnia stabilizowane napięcie wyjściowe 12 V DC przy maksymalnym prądzie obciążenia 3 A, co pozwala bezpiecznie zasilać odbiorniki wymagające precyzyjnego napięcia stałego. Szeroki zakres napięć wejściowych (12÷28 V AC lub 16÷37 V DC) daje elastyczność w różnych instalacjach – zarówno przy zasilaniu zmiennym, jak i stałym, również pulsującym lub filtrowanym.

• Napięcie zasilania 12÷28 V AC / 16÷37 V DC: Możliwość pracy zarówno z sieci niskiego napięcia zmiennego (np. 24 V AC), jak i stałego – uniwersalność zastosowań.
• Maksymalny prąd obciążenia 3 A: Wystarczający do zasilania przekaźników, czujników, wskaźników LED i małych sterowników PLC.
• Stabilizowane napięcie wyjściowe 12 V DC: Gwarantuje bezpieczną pracę urządzeń wymagających precyzyjnego napięcia bez ryzyka uszkodzenia.
• Ograniczenie prądowe na poziomie 110% (3,3 A): W przypadku przeciążenia zasilacz automatycznie stabilizuje prąd, a napięcie wyjściowe stopniowo spada – ochrona odbiornika i samego zasilacza.
• Szerokość 3 moduły (52,5 mm) i montaż na szynę 35 mm: Oszczędność miejsca w rozdzielnicy oraz szybki i pewny montaż.

Zgodność z Normami

Stabilizator ZI-12 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, w rozdzielnicach o stopniu ochrony IP20. Produkt spełnia wymagania stawiane aparaturze modułowej niskiego napięcia.

Zastosowanie

Dzięki stabilizowanemu wyjściu 12 V DC i odporności na szeroki zakres napięć wejściowych, stabilizator ZI-12 znajduje zastosowanie w wielu układach automatyki i instalacjach elektrycznych.

• Zasilanie sterowników PLC, przekaźników i modułów wykonawczych w szafach sterowniczych.
• Zasilanie czujników (np. temperatury, obecności), wskaźników LED oraz elementów sygnalizacji w instalacjach budynkowych.
• Jako stabilizowane źródło napięcia dla małych odbiorników 12 V DC w automatyce przemysłowej.
• W instalacjach oświetlenia awaryjnego lub pomocniczego 12 V DC zasilanych z transformatora lub baterii.

Wskazówki Montażowe

Montaż stabilizatora może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20. Do zacisków śrubowych można podłączać przewody o maksymalnym przekroju 4,0 mm². Zalecany moment dokręcający wynosi 0,5 Nm – należy go przestrzegać, aby zapewnić trwałe i bezpieczne połączenie. Przekrój przewodów należy dobrać do prądu obciążenia i warunków środowiskowych. Podczas pracy z obciążeniem bliskim 3 A zaleca się zapewnienie odpowiedniej wentylacji wokół urządzenia.

FAQ

• Czy stabilizator wymaga minimalnego obciążenia do poprawnej pracy? Nie – minimalne obciążenie wynosi 0%, co oznacza, że urządzenie może pracować bez podłączonego odbiornika bez ryzyka uszkodzenia.
• Jak zachowuje się urządzenie w przypadku zwarcia na wyjściu? Przy zwarciu zacisków wyjściowych zasilacz przechodzi w tryb pracy z obniżoną częstotliwością (ok. 1,5 kHz), co objawia się słyszalnym piskiem. Napięcie wyjściowe spada, a prąd jest ograniczany – nie grozi to uszkodzeniem stabilizatora, jednak należy usunąć zwarcie przed ponownym normalnym użytkowaniem.
• Jaki jest stopień ochrony i gdzie można zainstalować urządzenie? Stopień ochrony wynosi IP20 – urządzenie nadaje się do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic i szaf sterowniczych. Nie jest przystosowane do pracy w warunkach dużej wilgotności, zapylenia ani bezpośredniego kontaktu z wodą.
