Złączki NSY, zacisk śrubowy przepustowy 2 punktowy 2,5mm2 | NSYTRV22AR Schneider Electric

Opis i Kluczowe Cechy

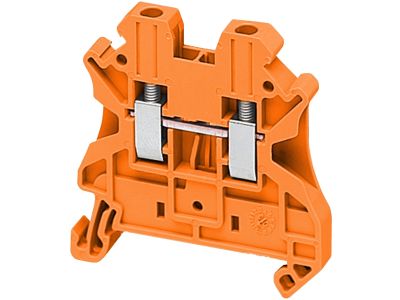

Złączka przepustowa oznaczona symbolem NSYTRV22AR to dwupunktowy zacisk śrubowy przeznaczony do łączenia przewodów o przekroju do 2,5 mm². Dzięki konstrukcji przepustowej umożliwia szybkie i pewne łączenie dwóch przewodów bez konieczności stosowania dodatkowych łączników, co ułatwia prowadzenie instalacji i oszczędza miejsce w puszce lub rozdzielnicy.

• Typ zacisku: śrubowy – zapewnia trwałe i pewne połączenie odporne na wibracje, łatwe do powtórnego dokręcenia podczas eksploatacji.
• Liczba punktów: 2 – umożliwia łączenie dwóch przewodów w jednej złączce, redukując liczbę elementów na szynie lub w puszce.
• Przekrój przewodów: do 2,5 mm² – odpowiednia do typowych obwodów sterowania, sygnalizacji oraz instalacji oświetleniowych w budownictwie mieszkaniowym i przemysłowym.
• Konstrukcja przepustowa: pozwala na łączenie przewodów bez ich przecinania, co ułatwia modyfikacje układu oraz redukuje ryzyko uszkodzenia izolacji.

Zgodność z Normami

Złączka została zaprojektowana zgodnie z ogólnymi wymaganiami norm europejskich dla sprzętu elektroinstalacyjnego. Posiada certyfikat CE, co potwierdza jej zgodność z obowiązującymi dyrektywami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Złączka przepustowa NSYTRV22AR znajduje zastosowanie w rozdzielnicach, szafach sterowniczych oraz puszkach instalacyjnych wszędzie tam, gdzie wymagane jest bezpieczne i estetyczne połączenie dwóch przewodów.

• Łączenie przewodów w obwodach sterowania i sygnalizacji.
• Tworzenie punktów odgałęźnych w instalacjach oświetleniowych.
• Prace modernizacyjne – łatwe łączenie nowych odcinków z istniejącą instalacją.
• Montaż w puszkach podtynkowych jako element zakończenia przewodu.

Wskazówki Montażowe

Przed montażem należy bezwzględnie odłączyć napięcie zasilania. Instalację oraz podłączanie powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przewody należy odizolować na długość odpowiednią do głębokości zacisku (zgodnie z dokumentacją producenta). Śruby dokręcić momentem podanym w instrukcji montażu. Przekrój przewodów nie może przekraczać 2,5 mm². Po zakończeniu montażu sprawdzić pewność połączenia oraz brak poluzowania przewodów.

FAQ

• Czy złączka jest przeznaczona do pracy w rozdzielnicy? Tak, może być stosowana w rozdzielnicach, puszkach oraz szafach sterowniczych, w suchych pomieszczeniach wewnątrz budynków.
• Jaki jest stopień ochrony (IP) złączki? Producent nie podał konkretnego stopnia ochrony. Zaleca się montaż wewnątrz obudów o odpowiednim IP, co gwarantuje ochronę przed dotykiem i pyłem.
• Czy można łączyć przewody o różnych przekrojach? Zacisk jest przystosowany dla przewodów do 2,5 mm². Dopuszcza się łączenie przewodów o mniejszym przekroju pod warunkiem prawidłowego dokręcenia i zapewnienia dobrego styku.
