Złączka Viking 1 torowa 16mm2 szara (dla obwodów standardowych) | 037164 Legrand

Opis i Kluczowe Cechy

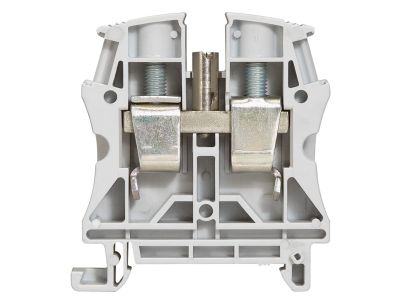

Złączka Viking 1-torowa oznaczona symbolem 037164 w kolorze szarym przeznaczona jest do obwodów standardowych. Umożliwia pewne i trwałe połączenia przewodów miedzianych – drutów i linek. Dzięki przekrojom od 1,5 do 25 mm² dla przewodów sztywnych oraz od 4,0 do 16 mm² dla giętkich zapewnia uniwersalność w instalacjach o różnych obciążeniach. Kompaktowa szerokość 12 mm i montaż na szynie TH35 ułatwiają zabudowę w rozdzielnicach.

• Przekrój przewodu sztywnego (drutu): od 1,5 do 25,0 mm² – umożliwia podłączenie przewodów o zróżnicowanych średnicach, zapewniając elastyczność projektowania.
• Przekrój przewodu giętkiego (linki): od 4,0 do 16,0 mm² – gwarantuje pewne połączenie linek bez ryzyka uszkodzenia żył.
• Szerokość modułu: 12 mm – oszczędza miejsce w rozdzielnicy, ułatwiając uporządkowaną zabudowę.
• Montaż na szynie TH35: szybki i stabilny montaż w standardowych rozdzielnicach (głębokość 7,5/15 mm) zgodnie z normą PN-EN 60715.
• Kolor szary: oznacza przeznaczenie do obwodów standardowych, co ułatwia identyfikację i porządek w instalacji.

Zgodność z Normami

Złączka Viking 037164 została zaprojektowana zgodnie z wymaganiami normy PN-EN 60715 dotyczącej szyn nośnych. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Złączka przeznaczona jest do wykonywania połączeń elektrycznych i mechanicznych przewodów miedzianych w instalacjach niskiego napięcia. Sprawdza się w rozdzielnicach, szafach sterowniczych oraz puszkach elektroinstalacyjnych.

• Łączenie przewodów w obwodach oświetleniowych i gniazd wtyczkowych.
• Dystrybucja fazy i przewodu neutralnego w rozdzielnicach głównych i podrozdzielnicach.
• Instalacje tymczasowe i stałe w budynkach mieszkalnych, biurowych oraz przemysłowych.
• Tworzenie punktów odgałęźnych w szynach zasilających.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całym obwodzie. Złączkę mocować na szynie nośnej TH35 o głębokości 7,5 mm lub 15 mm. Śruby dokręcać z momentem obrotowym zgodnym z dokumentacją producenta – zbyt mocne dokręcenie może uszkodzić przewód lub złączkę. Przekrój przewodu dobrać do rzeczywistego obciążenia prądowego. Stosować wyłącznie przewody miedziane.

FAQ

• Czy złączka nadaje się do przewodów wielodrutowych (linek)? Tak, dopuszczalny przekrój przewodu giętkiego wynosi od 4,0 do 16,0 mm². Dla uzyskania optymalnego kontaktu zaleca się stosowanie końcówek tulejkowych.
• Jaki jest stopień ochrony złączki? Produkt nie posiada własnego stopnia ochrony – po zamontowaniu w rozdzielnicy stopień ochrony zapewnia obudowa. Typowo dla aparatury modułowej przyjmuje się IP20.
• Czy złączkę można mostkować? Złączka o szerokości 12 mm nie ma dedykowanych miejsc mostkowych (są one przewidziane dla węższych modeli do 8 mm). W razie potrzeby połączenia kilku złączek należy zastosować odpowiednie mostki dostępne w ofercie lub wykonać połączenie przewodem.
