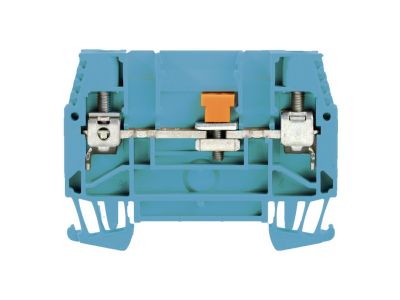

Złączka szynowa rozłączalno-pomiarowa WTL 6/1 BL | 1016780000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa WTL 6/1 BL (numer katalogowy 1016780000) to element przeznaczony do montażu na szynie TH35 w rozdzielnicach elektrycznych. Umożliwia bezpieczne rozłączanie torów pomiarowych bez konieczności demontażu przewodów. Niebieska kolorystyka ułatwia szybką identyfikację w instalacji.

• Konstrukcja rozłączalna: Pozwala na odłączenie obwodu pomiarowego, co ułatwia prace serwisowe i wymianę aparatury bez przerywania ciągłości pozostałych obwodów.
• Przeznaczenie pomiarowe: Dedykowana do podłączania liczników energii, przekładników prądowych oraz innych przyrządów pomiarowych w rozdzielnicach.
• Montaż na szynie TH35: Szybka i pewna instalacja zgodna z systemem modułowym – nie wymaga dodatkowych uchwytów.
• Kolor niebieski (BL): Wyraźne oznaczenie wizualne ułatwiające odróżnienie od standardowych złączek szarych – przydatne przy okablowaniu i eksploatacji.
• Kompatybilność przewodów: Zaprojektowana do współpracy z przewodami o typowych przekrojach stosowanych w obwodach pomiarowych (szczegółowe dane dotyczące przekroju znajdują się w karcie katalogowej producenta).

Zgodność z Normami

Złączka szynowa WTL 6/1 BL spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia, zgodnie z przepisami i standardami branży elektrotechnicznej.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne odłączanie, pomiar lub serwisowanie obwodów bez przerywania pracy innych torów. Sprawdza się szczególnie w:

• Obwodach pomiarowych energii elektrycznej – podłączanie liczników i przekładników.
• Rozdzielnicach przemysłowych i budynkowych – jako element rozłączający w torach napięciowych.
• Instalacjach automatyki – do separacji obwodów sterowania i pomiarów.
• Pracach serwisowych – umożliwia bezpieczne odłączenie aparatury podczas konserwacji bez wyłączania całego rozdziału.

Wskazówki Montażowe

Montaż złączki szynowej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i zaleceniami producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Element montuje się na szynie TH35 (DIN) – zatrzaskowa konstrukcja zapewnia stabilne osadzenie. Przekrój przewodów należy dobrać do obciążenia prądowego zgodnie z normami. Momenty dokręcania śrub podane w dokumentacji technicznej producenta muszą być ściśle przestrzegane.

FAQ

• Czy złączka jest podświetlana? Złączka szynowa WTL 6/1 BL nie posiada podświetlenia – jest to element pasywny do rozłączania i pomiarów. Nie przewidziano w niej obwodu LED.
• Jaki stopień ochrony ma złączka? Jak większość aparatury modułowej montowanej w rozdzielnicach, złączka przeznaczona jest do pracy w suchych pomieszczeniach – typowy stopień ochrony dla wnętrz rozdzielnic to IP20. Szczegółowe dane należy sprawdzić w karcie katalogowej.
• Czy mogę używać jej do rozłączania obciążeń roboczych? Nie. Złączka przeznaczona jest wyłącznie do obwodów pomiarowych i sygnałowych. Nie służy do wyłączania obwodów pod obciążeniem – w takich przypadkach należy stosować odpowiednie łączniki (wyłączniki, styczniki).
