Złączka szynowa rozłączalno-pomiarowa WDK 2.5/TR-DU-PE/o TNHE | 1833640000 Weidmuller

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Weidmuller

Producent

Weidmuller

Kod

1289253

EAN

4032248991129

Kod Producenta

1833640000

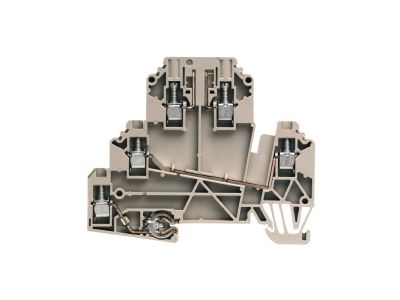

Złączka szynowa rozłączalno-pomiarowa WDK 2.5/TR-DU-PE/o TNHE

Informacja o Produkcie

Opakowanie zbiorcze zawiera 50 szt.

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa WDK 2.5/TR-DU-PE/o TNHE (indeks 1833640000) to element przeznaczony do montażu na szynie DIN TH35. Umożliwia bezpieczne rozłączanie przewodu ochronno-neutralnego oraz wykonywanie pomiarów bez demontażu połączeń w sieciach TN. Dzięki konstrukcji rozłączalnej zapewnia szybki dostęp do punktów pomiarowych i łatwą konserwację instalacji.

Typ złączki: rozłączalno-pomiarowa – pozwala na odłączanie przewodów i podłączenie przyrządów pomiarowych bez naruszania pozostałych obwodów.
Przeznaczenie sieciowe: dedykowana do sieci TN (TN-C, TN-S, TN-C-S) – umożliwia bezpieczne rozdzielenie przewodu PEN na PE i N.
Montaż na szynie DIN: standard TH35 (DIN EN 50022) – łatwa i stabilna instalacja w rozdzielnicach.
Kompatybilność przewodów: przewody o przekroju do 2,5 mm² (zgodnie z oznaczeniem WDK 2.5) – odpowiednia do typowych obwodów odbiorczych.
Konstrukcja bezpieczna: osłony ochronne minimalizują ryzyko przypadkowego dotknięcia części pod napięciem podczas prac pomiarowych.

Zgodność z Normami

Produkt spełnia wymagania aktualnych norm europejskich dotyczących aparatury łączeniowej i posiada znak CE. Przeznaczony do stosowania w instalacjach elektrycznych wykonanych zgodnie z obowiązującymi przepisami.

Zastosowanie

Złączka znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne rozłączanie przewodów ochronnych i wykonywanie pomiarów bez przerywania pracy całej instalacji.

Rozdzielanie przewodu PEN w sieciach TN-C-S w budynkach mieszkalnych i komercyjnych.
Punkty pomiarowe w obwodach ochronnych (PE) – szybki dostęp dla elektryka z przyrządami.
Łączenie i odłączanie przewodów neutralnych (N) w rozdzielnicach bez ingerencji w pozostałe obwody.
Instalacje przemysłowe wymagające regularnej kontroli i konserwacji połączeń uziomowych.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę mocuje się na szynie DIN TH35. Przekrój przewodów dobierz zgodnie z obciążeniem prądowym (maks. 2,5 mm²). Momenty dokręcania śrub oraz instrukcję obsługi znajdziesz w dokumentacji producenta.

FAQ

Czy złączkę można stosować w sieci TN-C? Tak, oznaczenie TNHE wskazuje na kompatybilność z sieciami TN (TN-C, TN-S, TN-C-S) przy odpowiednim podłączeniu przewodu PEN.
Czy złączka umożliwia podłączenie miernika? Tak, konstrukcja rozłączalno-pomiarowa pozwala na bezpieczne podłączenie przyrządów pomiarowych do rozłączonych zacisków bez demontażu przewodów.
Jaki maksymalny przekrój przewodu można podłączyć? Oznaczenie WDK 2.5 wskazuje na maksymalny przekrój 2,5 mm². Zawsze zalecamy sprawdzenie konkretnych wartości w karcie katalogowej produktu.
