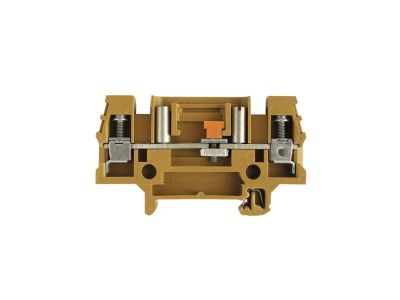

Złączka szynowa rozłączalno-pomiarowa, SAKT 2/35/LT/STB, śrubowa, jasnożółta | 0105920000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa z serii SAK, model SAKT 2/35/LT/STB (nr katalogowy 0105920000), została zaprojektowana jako element umożliwiający bezpieczne rozłączanie obwodów oraz podłączanie przyrządów pomiarowych. Wykonana w technologii śrubowej, oferuje przekrój pomiarowy 6 mm², co pozwala na pewne połączenie przewodów kontrolno‑pomiarowych. Jasnożółte oznaczenie ułatwia identyfikację w rozdzielnicy. Montaż bezpośredni – nie wymaga szyny DIN.

• Przekrój pomiarowy 6 mm²: Umożliwia podłączenie przewodów o odpowiednim przekroju, zapewniając stabilne i bezpieczne warunki pomiaru.
• Złącze śrubowe: Gwarantuje trwały, niskorezystancyjny styk, odporny na wibracje i cykle termiczne.
• Konstrukcja rozłączalno-pomiarowa: Pozwala na szybkie odcięcie obwodu w celach serwisowych oraz przyłączenie miernika bez ingerencji w instalację.
• Jasnożółte wybarwienie: Ułatwia szybką lokalizację elementu w gęsto zabudowanej rozdzielnicy, co skraca czas prac obsługowych.
• Montaż bezpośredni: Alternatywa dla szyny TH35 – można mocować bezpośrednio do płyty montażowej lub obudowy, co zwiększa elastyczność zabudowy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich oraz posiada certyfikat CE. W przypadku braku konkretnych oznaczeń norm w dokumentacji, zaleca się stosowanie zgodnie z dobrą praktyką inżynierską oraz przepisami lokalnymi (np. w obszarze niskiego napięcia).

Zastosowanie

Złączka SAKT 2/35/LT/STB znajduje zastosowanie wszędzie tam, gdzie wymagane jest selektywne rozłączanie obwodów oraz dostęp do sygnałów pomiarowych bez demontażu przewodów. Sprawdza się w instalacjach przemysłowych, energetycznych oraz systemach automatyki.

• Punkty pomiaru napięcia i prądu w szafach sterowniczych – umożliwia szybkie podłączenie mierników cyfrowych lub rejestratorów.
• Rozłączanie obwodów pomocniczych (np. zasilania czujników, przekaźników) podczas prac konserwacyjnych – bez naruszania pozostałych połączeń.
• Jako element przejściowy między przewodami głównymi a pętlami pomiarowymi w układach rozliczeniowych energii.
• W systemach bezpieczeństwa – pozwala na odcięcie sygnałów w przypadku testów lub awarii, zachowując ciągłość głównego toru.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia w całej rozdzielnicy. Element przeznaczony jest do montażu bezpośredniego (np. na płycie montażowej) za pomocą odpowiednich śrub. Przed dokręceniem zacisków należy sprawdzić zgodność przekroju przewodu z parametrami znamionowymi (zalecany maksymalny przekrój pomiarowy 6 mm²). Moment dokręcania stosować według oznaczeń na obudowie lub dokumentacji technicznej producenta. Przewody wejściowe i wyjściowe muszą być dobrane do spodziewanego prądu oraz napięcia obwodu.

FAQ

• Czy złączka może być montowana na szynie DIN TH35? Nie, produkt przewidziany jest wyłącznie do montażu bezpośredniego (na płaskiej powierzchni) – nie posiada mechanizmu zatrzaskowego do szyny.
• Jaki przekrój przewodu mogę podłączyć do zacisku pomiarowego? Złączka oferuje przekrój pomiarowy 6 mm². Należy stosować przewody o odpowiedniej średnicy, aby zapewnić pewny kontakt.
• Czy złączka umożliwia rozłączenie obwodu pod napięciem? Konstrukcja rozłączalno-pomiarowa pozwala na rozłączenie, jednak zaleca się wykonywanie tej czynności przy odłączonym napięciu, zgodnie z zasadami BHP w branży elektrycznej.
