Złączka szynowa przepustowa 2-przewodowa 0,5-16mm2 UT 10, szara (opak.50szt) | 3044160 Phoenix Contact

Alternatywny kod produktu: UT 10

Opis i Kluczowe Cechy

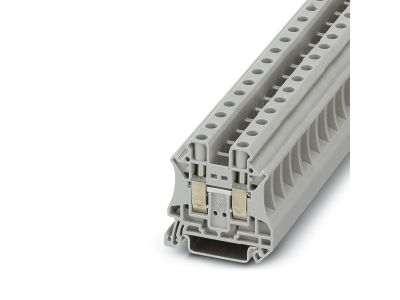

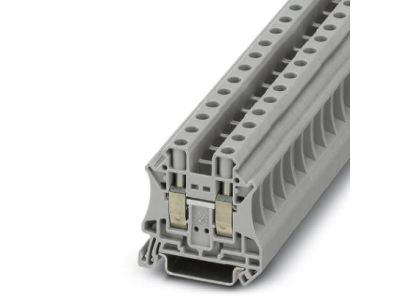

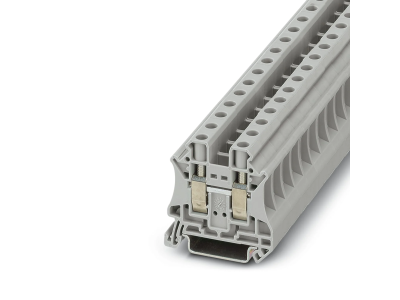

Złączka szynowa przepustowa UT 10 (numer katalogowy 3044160) od renomowanego producenta Phoenix Contact to fundament niezawodnych systemów rozdziału energii w szafach sterowniczych i rozdzielnicach. Produkt charakteryzuje się 2-przewodową konstrukcją przelotową, która umożliwia bezpieczne i trwałe połączenie przewodów o przekroju znamionowym od 0,5 mm² do aż 16 mm² (AWG 20 - 6). Dzięki zastosowaniu sprawdzonej technologii złączek śrubowych, użytkownik zyskuje maksymalną siłę docisku oraz odporność na poluzowanie pod wpływem drgań.

• Wysoka wydajność prądowa: Prąd znamionowy na poziomie 57 A pozwala na obsługę obciążeń o dużej mocy bez ryzyka przegrzania styku.
• Izolacja wysokonapięciowa: Napięcie znamionowe wynoszące 1000 V sprawia, że złączka idealnie nadaje się do nowoczesnych instalacji przemysłowych oraz systemów fotowoltaicznych.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 10,2 mm pozwala na optymalne zagospodarowanie miejsca na szynie montażowej, co jest kluczowe w gęsto upakowanych systemach automatyki.
• Trwałość materiałowa: Obudowa w kolorze szarym wykonana z wysokiej jakości tworzywa zapewnia stabilność mechaniczną i dielektryczną w szerokim zakresie temperatur.

Zgodność z Normami

Złączka UT 10 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi osprzętu elektrotechnicznego. Spełnia wymagania w zakresie bezpieczeństwa elektrycznego dla złączy śrubowych, co potwierdza jej przydatność do pracy w wymagających środowiskach przemysłowych. Produkt jest w pełni kompatybilny ze standardowymi szynami montażowymi typu DIN, co gwarantuje uniwersalność zastosowań w całej Unii Europejskiej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze energetycznym, budownictwie przemysłowym oraz w zaawansowanych systemach automatyki budynkowej. Jest to idealne rozwiązanie do:

• Łączenia głównych torów prądowych w rozdzielnicach niskiego napięcia.
• Systemów zasilania maszyn i urządzeń o dużym poborze mocy, gdzie wymagany jest przekrój przewodu do 16 mm².
• Instalacji wymagających wysokiej odporności na przepięcia (izolacja do 1000 V).
• Aplikacji narażonych na wibracje, dzięki stabilnemu systemowi zacisków śrubowych.

Wskazówki Montażowe

Montaż złączki UT 10 jest intuicyjny i szybki, co znacząco skraca czas prefabrykacji szaf. Złączka jest przystosowana do montażu zatrzaskowego na szynach profilowych typu NS 35/7,5 oraz NS 35/15. Podczas instalacji należy zwrócić uwagę na odpowiednie odizolowanie przewodu oraz zastosowanie zalecanego momentu dokręcania śruby, co zapewni optymalny styk elektryczny i zapobiegnie uszkodzeniu żyły. Dzięki uniwersalnemu wpustowi na śrubokręt, montażysta może korzystać ze standardowych narzędzi warsztatowych.

FAQ

• Jaki jest maksymalny przekrój przewodu, który można podłączyć do złączki? Złączka obsługuje przewody sztywne i giętkie o przekroju do 16 mm² (AWG 6).
• Czy złączka pasuje na standardową szynę DIN? Tak, produkt jest w pełni kompatybilny z szynami montażowymi NS 35/7,5 oraz NS 35/15.
• Ile sztuk znajduje się w opakowaniu zbiorczym? Produkt dostarczany jest w opakowaniach zawierających 50 sztuk złączek.
• Czy technologia śrubowa wymaga konserwacji? Systemy śrubowe Phoenix Contact z serii UT są zaprojektowane tak, aby nie wymagały dokręcania, dzięki wbudowanym zabezpieczeniom przed samoczynnym odkręcaniem się śrub.
