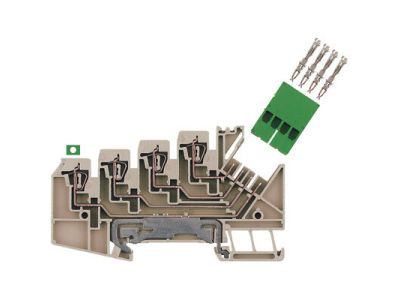

Złączka szynowa przelotowa ZRV 1.5/PE-CHIRON | 1698171001 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZRV 1.5/PE marki CHIRON (symbol 1698171001) umożliwia bezpieczne i pewne połączenie przewodów o przekroju 1,5 mm², w tym przewodu ochronnego PE. Dzięki konstrukcji przelotowej zapewnia ciągłość obwodu przy jednoczesnym ułatwieniu rozbudowy instalacji. Przeznaczona do montażu na szynie TH35 (DIN) – standardowy element wyposażenia rozdzielnic modułowych.

• Przekrój przyłączeniowy 1,5 mm²: odpowiedni do łączenia przewodów miedzianych o tym przekroju, co pozwala na bezpieczne prowadzenie obwodów pomocniczych i sygnałowych.
• Przeznaczenie dla przewodu PE: dedykowana konstrukcja umożliwia pewne przyłączenie przewodu ochronnego, podnosząc poziom bezpieczeństwa instalacji.
• Montaż na szynie TH35 (DIN): szybkie i stabilne osadzenie w rozdzielnicy, zgodne ze standardem aparatury modułowej.
• Konstrukcja przelotowa: ułatwia łączenie dwóch odcinków przewodu bez konieczności stosowania dodatkowych złączek, oszczędzając miejsce i czas montażu.
• Kompaktowa budowa: zajmuje minimalną ilość miejsca w rozdzielnicy, umożliwiając estetyczne i przejrzyste prowadzenie instalacji.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co gwarantuje bezpieczeństwo i jakość wykonania wymagane w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Złączka szynowa przelotowa ZRV 1.5/PE CHIRON przeznaczona jest do stosowania w rozdzielnicach i szafach sterowniczych, gdzie wymagane jest niezawodne łączenie przewodów o przekroju 1,5 mm².

• Łączenie przewodów ochronnych PE w obwodach rozdzielczych i odbiorczych.
• Tworzenie punktów rozgałęźnych dla obwodów pomocniczych (sterowanie, sygnalizacja).
• Przedłużanie przewodów w miejscach niedostępnych bez konieczności stosowania puszek instalacyjnych.
• Wyprowadzenie ochrony w projektach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Złączkę należy osadzić na szynie TH35 (DIN) zgodnie z kierunkiem montażu. Przewody o przekroju 1,5 mm² wprowadzić w zaciski i dokręcić momentem zgodnym z dokumentacją producenta. Przekrój przewodów musi być dobrany do obciążenia prądowego obwodu. Po zakończeniu prac zaleca się sprawdzenie poprawności połączeń.

FAQ

• Jaki stopień ochrony ma złączka ZRV 1.5/PE? Producent nie podaje konkretnego stopnia ochrony. Złączki szynowe przewidziane do montażu w rozdzielnicach standardowo pracują w warunkach IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm, ale brak ochrony przed wilgocią.
• Czy złączka nadaje się tylko do przewodów 1,5 mm²? Z nazwy wynika przeznaczenie dla przewodów o przekroju 1,5 mm². Nie zaleca się stosowania przewodów o innym przekroju bez potwierdzenia w dokumentacji producenta.
• Czy do montażu potrzebne są specjalne narzędzia? Montaż odbywa się za pomocą standardowego śrubokręta płaskiego lub krzyżakowego, zgodnie z instrukcją producenta. Nie są wymagane narzędzia specjalistyczne.
