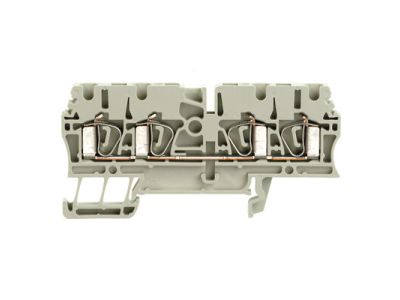

Złączka szynowa przelotowa ZDU 2.5/4AN GR | 1683470000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa o symbolu 1683470000 przeznaczona do bezpiecznego łączenia przewodów w rozdzielnicach i szafach sterowniczych. Dzięki przekrojowi przyłączeniowemu do 2,5 mm² umożliwia podłączenie typowych przewodów instalacyjnych i sygnałowych. Czterotorowa konstrukcja pozwala na prowadzenie czterech niezależnych obwodów w jednej złączce, co oszczędza miejsce na szynie. Kolor szary (GR) ułatwia identyfikację wizualną w rozdzielnicy.

• Przekrój przewodu do 2,5 mm²: idealny do większości obwodów oświetleniowych, gniazd wtykowych i sterowania – zapewnia pewne połączenie bez ryzyka przegrzania przy obciążeniach mieszkaniowych i lekkich przemysłowych.
• 4 tory (4AN): każdy tor pracuje niezależnie, co pozwala na uporządkowane rozgałęzianie przewodów, redukuje liczbę potrzebnych złączek i skraca czas montażu.
• Kolor szary (GR): łatwe odróżnienie od innych funkcji w rozdzielnicy (np. czarne dla przyłącza N, niebieskie dla N w instalacjach AC/DC).
• Montaż na szynie TH35: szybkie zatrzaśnięcie na standardowej szynie montażowej 35 mm – bez użycia narzędzi do mocowania.
• Budowa przelotowa: przewód wchodzi z jednej strony i wychodzi z drugiej, umożliwiając „daisy chaining” (szeregowe łączenie) bez konieczności stosowania mostków.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznakowanie CE. Przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia zgodnie z postanowieniami dyrektyw Unii Europejskiej.

Zastosowanie

Złączka szynowa przelotowa sprawdza się wszędzie tam, gdzie wymagane jest wielotorowe łączenie przewodów o przekroju do 2,5 mm² bez stosowania listew zaciskowych z rozłączaniem.

• Rozdzielnice mieszkaniowe i biurowe – łączenie przewodów fazowych, neutralnych i ochronnych w obwodach oświetleniowych i gniazd wtykowych.
• Szafy sterownicze w automatyce przemysłowej – prowadzenie sygnałów sterujących (np. napięcia 24 V DC) dla przekaźników, styczników i PLC.
• Systemy sygnalizacji i alarmowe – bezpośrednie łączenie przewodów czujek, sygnalizatorów i central.
• Okablowanie sterowania bramami, roletami, klimatyzacją – uporządkowane rozprowadzenie przewodów przy zachowaniu czytelności.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Złączkę należy zatrzasnąć na szynie TH35 (35 mm DIN) w wyznaczonym miejscu. Do podłączenia przewodów użyj śrubokręta o odpowiedniej szerokości (zalecany płaski 3,5 mm) i dokręć śruby momentem zgodnym z dokumentacją producenta (brak konkretnych danych w źródle – stosuj typowy moment 0,5–0,8 Nm dla zacisków śrubowych). Przekrój przewodu dobierz do spodziewanego prądu obciążenia. Po zaciśnięciu sprawdź siłę wyciągnięcia przewodu – połączenie musi być mechanicznie pewne.

FAQ

• Jaki jest stopień ochrony złączki? Złączka przeznaczona jest do montażu wewnątrz rozdzielnic, gdzie standardowo panuje ochrona IP20 (brak konkretnych danych w źródle). Nie jest odporna na wilgoć ani kurz – stosuj wyłącznie w suchym otoczeniu.
• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze szarym, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jakie napięcie i prąd może przenosić złączka? Producent nie podaje w nazwie wartości znamionowych. Należy przyjąć typowe parametry dla złączek o przekroju 2,5 mm² (np. napięcie do 450 V AC, prąd do 24 A), jednak w celu uzyskania dokładnych danych sprawdź kartę katalogową producenta pod symbolem 1683470000.
