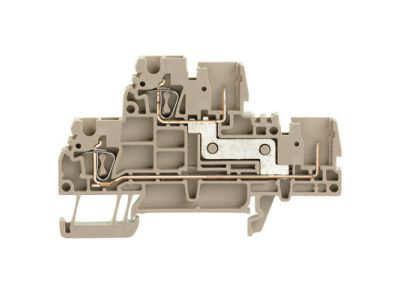

Złączka szynowa przelotowa ZDT 2.5/2 V | 1084770000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDT 2.5/2 V (nr kat. 1084770000) to komponent dedykowany do łączenia przewodów o przekroju do 2,5 mm² w instalacjach elektrycznych. Jej konstrukcja umożliwia szybki i bezpieczny montaż na standardowej szynie DIN TH35, co zapewnia elastyczne prowadzenie kabli w rozdzielnicach i szafach sterowniczych. Złączka przeznaczona jest do łączenia dwóch obwodów, co ułatwia rozgałęzianie linii bez stosowania dodatkowych listew.

• Przekrój przewodu do 2,5 mm²: kompatybilność z najczęściej stosowanymi przewodami w instalacjach oświetleniowych i gniazdowych, co gwarantuje pewne połączenie bez ryzyka przegrzania.
• Konstrukcja przelotowa (dwa przyłącza): umożliwia szybkie rozgałęzienie linii – jeden przewód wejściowy, dwa wyjściowe, redukując liczbę złącz pośrednich.
• Montaż na szynie DIN TH35: stabilne osadzenie w rozdzielnicy lub szafie sterowniczej, skraca czas instalacji i ułatwia późniejszą modyfikację.
• Bezpieczne połączenie śrubowe: zaciski śrubowe zapewniają niski opór styku i odporność na wibracje, co przekłada się na długotrwałą niezawodność.
• Kompaktowa budowa: oszczędność miejsca w szafie – idealna do gęsto upakowanych rozdzielnic modułowych.

Zgodność z Normami

Złączka szynowa ZDT 2.5/2 V spełnia wymogi obowiązujących norm europejskich oraz standardów DIN dla aparatury modułowej montowanej na szynie. Produkt posiada oznakowanie CE, potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki parametrom i uniwersalnej konstrukcji złączka sprawdza się w szerokim spektrum instalacji elektrycznych niskiego napięcia. Jest szczególnie przydatna w miejscach wymagających szybkiego rozgałęzienia przewodów fazowych, neutralnych lub ochronnych.

• Łączenie i rozgałęzianie przewodów w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych oraz usługowych.
• Organizacja okablowania w szafach sterowniczych automatyki przemysłowej – np. zasilanie styczników, przekaźników czy PLC.
• Tworzenie punktów odgałęźnych dla obwodów oświetleniowych i gniazd wtyczkowych w instalacjach wewnątrz i na zewnątrz (w obudowach o odpowiednim IP).
• Wykorzystanie jako złączka przejściowa w systemach sygnalizacji i sterowania (np. wyprowadzenie przewodu z listwy do urządzenia).

Wskazówki Montażowe

Montaż oraz wszelkie prace przy złączce mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP przy bezwzględnie odłączonym napięciu. Urządzenie przystosowane jest do szyny DIN TH35 (35 mm). Przed dokręceniem zacisków należy sprawdzić, czy przewód jest prawidłowo osadzony – moment dokręcania stosować zgodnie z dokumentacją producenta (zwykle 0,5–0,6 Nm). Przekrój przewodów dobrać do prądu obciążenia; nie stosować przewodów o przekroju większym niż 2,5 mm². Po montażu zaleca się sprawdzenie poprawności połączeń pod kątem luzów.

FAQ

• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Złączka jest przeznaczona dla przewodów o przekroju do 2,5 mm² – zarówno dla przewodów jednożyłowych, jak i linkowych (po odpowiednim przygotowaniu końcówki).
• Czy złączka nadaje się do przewodów linkowych? Tak, zaleca się stosowanie tulejek zaciskowych na końcówki przewodów linkowych, aby zapewnić pewny i trwały styk w zacisku śrubowym.
• Jaki stopień ochrony ma ta złączka? Producent nie deklaruje konkretnego stopnia ochrony – standardowo dla aparatury modułowej w rozdzielnicy przyjmuje się IP20 (ochrona przed ciałami stałymi >12 mm). W środowiskach wilgotnych lub zapylonych należy umieścić złączkę w obudowie o odpowiednim stopniu ochrony.
