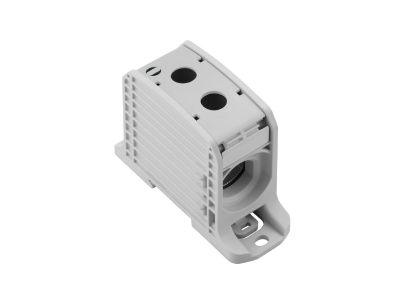

Złączka szynowa przelotowa WPD 132 1X185/1X185 GY | 2502750000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WPD 132 to element umożliwiający bezpieczne i pewne łączenie przewodów o przekroju do 185 mm² z każdej strony. Dzięki konstrukcji przelotowej przewód może być wprowadzony z jednej strony i wyprowadzony z drugiej, co ułatwia organizację okablowania w rozdzielnicach i szafach sterowniczych. Model w kolorze szarym (GY) zapewnia estetyczny wygląd i łatwą identyfikację w systemie.

• Przekrój przewodu 1×185 mm² / 1×185 mm²: Umożliwia przyłączenie przewodów o dużym przekroju, co pozwala na przesyłanie wysokich prądów bez ryzyka przegrzania – idealne do zastosowań w obwodach głównych i zasilających.
• Konstrukcja przelotowa: Usprawnia prowadzenie przewodów na wylot, redukując liczbę połączeń i zwiększając niezawodność instalacji.
• Kompaktowa obudowa WPD 132: Zajmuje mało miejsca na szynie, co ułatwia gęste zabudowy w rozdzielnicach modułowych.
• Kolor szary (GY): Ułatwia wizualne odróżnienie od innych zacisków w systemie, co przyspiesza prace serwisowe i diagnostyczne.
• Materiał zapewniający trwałość: Wykonana z wytrzymałych tworzyw termoplastycznych i miedzianych elementów przewodzących – gwarantuje długą żywotność i stabilność mechaniczną.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Ze względu na zastosowanie w instalacjach niskiego napięcia złączka spełnia wymagania obowiązujących norm w zakresie odporności mechanicznej i elektrycznej.

Zastosowanie

Złączka szynowa przelotowa WPD 132 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne łączenie przewodów o dużym przekroju w systemach dystrybucji energii i sterowaniu.

• Łączenie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach – zapewnia ciągłość obwodów bez dodatkowych mostków.
• Przelotowe łączenie przewodów w szafach sterowniczych maszyn i urządzeń przemysłowych – ułatwia prowadzenie kabli o dużych przekrojach.
• W instalacjach fotowoltaicznych i systemach magazynowania energii – do łączenia przewodów DC o dużym obciążeniu.
• Jako element przejściowy w węzłach TE i szynach zbiorczych – umożliwia bezpieczne rozgałęzienie obwodów.

Wskazówki Montażowe

Montaż złączki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy wprowadzić w otwory zaciskowe i dokręcić śruby zgodnie z momentem dokręcania podanym w dokumentacji producenta. Przekrój przewodu musi być odpowiednio dobrany do prądu obciążenia. Po zakończeniu montażu zaleca się sprawdzenie poprawności połączeń i ich izolacji.

FAQ

• Jaki maksymalny przekrój przewodu można podłączyć do złączki? Złączka obsługuje przewód o przekroju do 185 mm² z każdej strony (1×185/1×185). Mniejsze przekroje również mogą być stosowane przy użyciu odpowiednich redukcji lub tulejek.
• Czy złączka jest przelotowa? Tak, złączka umożliwia wprowadzenie przewodu z jednej strony i wyprowadzenie z drugiej – jest to konstrukcja przelotowa, co ułatwia prowadzenie kabli na wylot.
• Jaki jest kod kolorystyczny złączki? Złączka dostępna jest w kolorze szarym (GY), co umożliwia łatwe odróżnienie od innych elementów w rozdzielnicy.
