Złączka szynowa przelotowa, WDU 6 GN, śrubowa, zielona | 1020290000 Weidmuller

Opis i Kluczowe Cechy

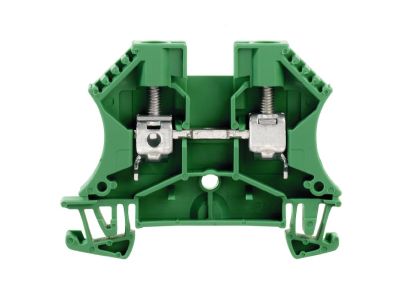

Złączka szynowa przelotowa WDU 6 GN (symbol 1020290000) to śrubowa złączka w kolorze zielonym, zaprojektowana do szybkiego i pewnego łączenia przewodów w instalacjach elektrycznych. Model WDU 6 oznacza przekrój przewodu 6 mm², co zapewnia wystarczającą wytrzymałość w obwodach o umiarkowanym obciążeniu. Konstrukcja przelotowa umożliwia łączenie dwóch lub więcej przewodów w jednym punkcie, upraszczając okablowanie w rozdzielnicach.

• Przekrój przewodu 6 mm²: bezpieczne podłączenie przewodów o średnicy do 6 mm², gwarantujące niską rezystancję styku i stabilną pracę instalacji.
• Połączenie śrubowe: trwały i pewny zacisk, odporny na samoczynne poluzowanie pod wpływem wibracji oraz umożliwiający wielokrotne rozłączanie.
• Kolor zielony: ułatwia wizualną identyfikację jako złączka ochronna (PE), co wspomaga bezpieczną i czytelną organizację przewodów w rozdzielnicy.
• Konstrukcja przelotowa: umożliwia łączenie kilku przewodów w jednym punkcie, skracając drogi okablowania i redukując liczbę połączeń.
• Montaż na szynę TH35: standardowe mocowanie zgodne z profilem DIN, umożliwiające szybki i pewny montaż w rozdzielnicach.

Zgodność z Normami

Złączka została zaprojektowana i wyprodukowana zgodnie z wymaganiami europejskich norm dotyczących aparatury łączeniowej i instalacji elektrycznych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Zaleca się stosowanie złączki w instalacjach zgodnych z wymaganiami norm serii HD 60364.

Zastosowanie

Złączka szynowa przelotowa WDU 6 GN znajduje zastosowanie w rozdzielnicach i szafach sterowniczych, gdzie wymagane jest niezawodne łączenie przewodów o przekroju do 6 mm². Sprawdza się szczególnie w następujących scenariuszach:

• Łączenie przewodów ochronnych PE w rozdzielnicach głównych i podrozdzielnicach.
• Rozgałęzianie przewodów neutralnych N w instalacjach wielofazowych.
• Tworzenie punktów połączeniowych dla obwodów sterowania i sygnalizacji w szafach automatyki.
• Zastosowanie w systemach rozdziału energii o napięciu do 1000 V AC (w zależności od projektu instalacji).

Wskazówki Montażowe

Montaż złączki szynowej przelotowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Złączkę mocuje się na szynie TH35 (DIN 35 mm). Przewody należy odizolować na długość odpowiednią do głębokości zacisku, a moment dokręcania śrub dostosować do zaleceń producenta (podanych w dołączonej dokumentacji). Przekrój przewodu powinien być dobrany do obciążenia i zabezpieczeń obwodu. Przed ponownym załączeniem napięcia sprawdzić prawidłowość połączenia.

FAQ

• Czy złączka nadaje się do przewodu ochronnego PE? Tak, zielony kolor ułatwia identyfikację jako złączka ochronna. Należy jednak zawsze przestrzegać lokalnych przepisów dotyczących oznaczania przewodów i zacisków.
• Jaki jest maksymalny moment dokręcania śrub? Wartość momentu dokręcania podana jest w dokumentacji technicznej producenta dołączonej do produktu. W przypadku jej braku zaleca się stosowanie standardowej siły dokręcania dla złączek śrubowych o przekroju 6 mm² (zwykle 0,5–0,8 Nm).
• Czy złączkę można montować na szynie DIN 35 mm? Tak, złączka jest przeznaczona do montażu na szynie TH35 (35 mm) zgodnej z normą EN 60715. Zatrzask zapewnia stabilne mocowanie bez użycia narzędzi.
