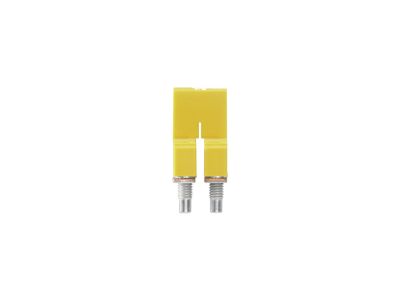

Złączka szynowa poprzeczna / mostek, żółty WQV 4/5 | 1057860000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna WQV 4/5 (symbol 1057860000) w kolorze żółtym, dedykowana do zacisków serii W. Umożliwia szybkie i niezawodne połączenie poprzeczne między zaciskami, co pozwala na efektywne rozprowadzenie tego samego potencjału w rozdzielnicy. Dzięki kompaktowej konstrukcji oszczędza miejsce na szynie TH35 i skraca czas okablowania.

• Kolor żółty: ułatwia wizualną identyfikację mostka i jego przeznaczenia w rozdzielnicy, co przyspiesza prace serwisowe.
• Kompatybilność z serią W: zaprojektowana do zacisków Weidmüller serii W, gwarantuje pewne łączenie i mechaniczną wytrzymałość połączeń.
• Łącznik poprzeczny (mostek): pozwala na połączenie aż 5 zacisków w jednym rzędzie, redukując ilość przewodów i ryzyko pomyłek.
• Montaż na szynie TH35: szybkie wciśnięcie na szynę bez użycia narzędzi – przyspiesza instalację w rozdzielnicach.
• Trwałość połączeń: wykonany z materiałów odpornych na obciążenia termiczne i mechaniczne, typowe dla pracy w rozdzielnicach.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami i standardem DIN stosowanym w rozdzielnictwie niskonapięciowym. Posiada certyfikat CE, potwierdzający spełnienie wymagań dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności.

Zastosowanie

Mostek poprzeczny WQV 4/5 znajduje zastosowanie wszędzie tam, gdzie należy połączyć kilka zacisków w jeden potencjał, np. w celu rozprowadzenia fazy, przewodu neutralnego lub ochronnego.

• Łączenie szyn N (neutralnej) i PE (ochronnej) w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie magistrali sygnałowej w szafach sterowniczych i automatyce budynkowej.
• Unifikacja potencjałów w tablicach bezpiecznikowych i licznikowych.
• Uproszczenie okablowania w systemach rozdzielczych, gdzie wiele obwodów korzysta z tego samego źródła.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Złączkę zamontuj na szynie TH35 (DIN) w odpowiednim położeniu względem zacisków – wciśnij do oporu, aż zatrzaśnie się na szynie. Momenty dokręcania oraz przekrój przewodów dobieraj zgodnie z dokumentacją techniczną producenta zacisków. Upewnij się, że mostek jest prawidłowo osadzony i nie ma luzów.

FAQ

• Jaki jest kolor złączki i czy ma znaczenie? Złączka jest w kolorze żółtym, co ułatwia identyfikację mostka jako elementu pomocniczego (np. do N lub PE). Nie wpływa to na parametry elektryczne, ale wspomaga czytelność instalacji.
• Czy mogę użyć mostka WQV 4/5 z zaciskami innych serii? Produkt przeznaczony jest wyłącznie do zacisków serii W (Weidmüller). Zastosowanie z innymi seriami może skutkować nieprawidłowym stykiem i zagrożeniem dla instalacji.
• Ile zacisków można połączyć tym mostkiem? Mostek WQV 4/5 pozwala na połączenie do 5 sąsiednich zacisków w jednym rzędzie. Do połączenia większej liczby potrzebne są dwa mostki lub dłuższe modele.
