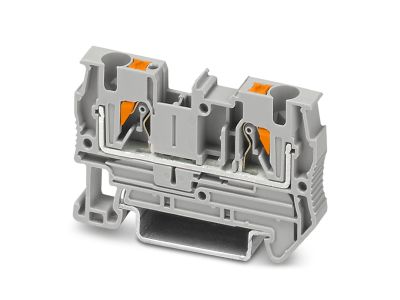

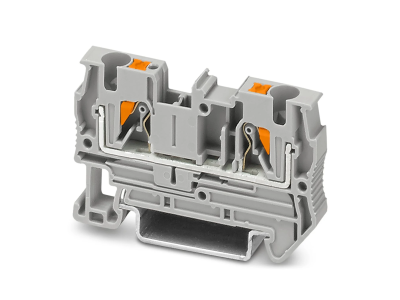

Złączka przelotowa PT 4, szara (opak.50szt) | 3211757 Phoenix Contact

Alternatywny kod produktu: PT 4

Opis i Kluczowe Cechy

Złączka przelotowa PT 4 (numer katalogowy 3211757) od renomowanego producenta Phoenix Contact to fundament nowoczesnych systemów rozdziału energii i sygnałów. Wykorzystuje ona innowacyjną technologię przyłączeniową Push-in, która pozwala na beznarzędziowe wprowadzanie przewodów sztywnych oraz elastycznych z tulejkami, co znacząco skraca czas prefabrykacji szaf sterowniczych. Złączka charakteryzuje się napięciem znamionowym wynoszącym aż 800 V oraz prądem znamionowym 32 A, co czyni ją rozwiązaniem niezwykle uniwersalnym w aplikacjach przemysłowych.

• Technologia Push-in: Redukcja siły wtykania o 50% pozwala na komfortową pracę nawet w trudno dostępnych miejscach.
• Wysoka obciążalność: Prąd znamionowy 32 A umożliwia bezpieczną pracę w obwodach o dużym natężeniu.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 6,2 mm pozwala na optymalne wykorzystanie przestrzeni na szynie DIN.
• Szeroki zakres przekrojów: Możliwość podłączenia przewodów o przekroju od 0,2 mm² do 6 mm² (AWG 24 - 10) zapewnia elastyczność projektową.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Złączka PT 4 spełnia wymagania normy IEC 60947-7-1, co gwarantuje stabilność parametrów elektrycznych i mechanicznych w długofalowej eksploatacji. Dzięki zastosowaniu materiałów izolacyjnych o wysokiej klasie palności, komponent ten jest dopuszczony do pracy w wymagających środowiskach przemysłowych, zapewniając ciągłość zasilania i ochronę przeciwpożarową.

Zastosowanie

Złączka przelotowa PT 4 znajduje szerokie zastosowanie w budowie rozdzielnic niskiego napięcia, systemach automatyki budynkowej oraz w zaawansowanych układach sterowania maszyn. Jest idealnym wyborem wszędzie tam, gdzie liczy się niezawodność połączenia i odporność na wibracje. Dzięki możliwości montażu na standardowych szynach nośnych NS 35/7,5 oraz NS 35/15, produkt ten jest kompatybilny z większością systemów obudów dostępnych na rynku. Szary kolor obudowy ułatwia standardową identyfikację torów prądowych w instalacjach trójfazowych i jednofazowych.

Wskazówki Montażowe

Montaż złączki PT 4 jest intuicyjny, jednak dla zachowania pełnych parametrów technicznych zaleca się przestrzeganie poniższych wytycznych:

• Montaż na szynie: Złączkę należy zatrzasnąć na szynie DIN (NS 35). Stabilne osadzenie gwarantuje poprawną współpracę z mostkami systemowymi.
• Przygotowanie przewodów: W przypadku przewodów typu linka bez tulejek, należy użyć przycisku zwalniającego (pomarańczowy element), aby otworzyć zacisk. Przewody sztywne i linki z tulejkami wystarczy wsunąć bezpośrednio do otworu montażowego.
• Długość odizolowania: Należy zachować zalecaną długość odizolowania przewodu, aby zapewnić pełny styk wewnątrz zacisku Push-in.
• Akcesoria: Zaleca się stosowanie oryginalnych pokryw bocznych oraz mostków wtykowych serii CLIPLINE complete dla zachowania stopnia ochrony i ciągłości elektrycznej.

FAQ

• Czy do montażu przewodów sztywnych potrzebuję śrubokręta? Nie, technologia Push-in pozwala na bezpośrednie wciśnięcie przewodu sztywnego bez użycia jakichkolwiek narzędzi.
• Jaki jest maksymalny przekrój przewodu, który mogę podłączyć? Złączka obsługuje przewody o przekroju znamionowym do 4 mm², jednak dopuszczalny zakres przyłączeniowy wynosi do 6 mm² dla przewodów sztywnych.
• Czy złączka pasuje na każdą szynę DIN? Złączka jest przeznaczona do montażu na standardowych szynach typu NS 35/7,5 oraz NS 35/15.
• Ile złączek znajduje się w opakowaniu zbiorczym? Produkt dostarczany jest w opakowaniach zawierających 50 sztuk złączek.
